Yamaha DXS18-XLF-D Subwoofer
Der Yamaha DXS18-XLF-D Subwoofer ist ein Dante-fähiger aktiver Bassreflex-Subwoofer mit erweitertem Bassbereich und erreicht mit 136 dB SPL den höchsten Schalldruck seiner Klasse bei überragender Transparenz.
- 18“-Aktiv-Subwoofer mit 4”-Spule
- Maximal 136dB SPL und 30 Hz – 150 Hz Frequenzbereich, ideal für die heutigen Sound-Engineering-Ansprüche
- Hochleistungsfähiges 1.600 W Class-D Verstärkermodul
- 96 kHz DSP für echten Hi-Res-Sound mit niedrigster Latenz
- Ausgestattet mit Dante I/O (2 In/2 Out) und SRC (Sample Rate Conversion) für 48kHz-Kompatibilität
- Zugriff auf zahlreiche DSP-Funktionen und Presets, alternativ sind präzise Anpassungen von PEQ, Delay und Routing, etc. über die intuitive LCD-Anzeige möglich
- Ausgestattet mit D-XSUB Verarbeitung und Cardioid-Modus-Kompatibilität
- Leichtes aber widerstandsfähiges Holzgehäuse mit Premium-Polyurea-Beschichtung
- Optionale Lautsprecherabdeckung (SPCVR-DXS18X) und Rollen-Kit (SPW-1)
- Durable Black or white finish
Mächtiger DSP für flexible Steuerung
Wie die Fullrange DZR Modelle verfügen auch die DXS XLF Subwoofer über einen leistungsfähigen 96-kHz-DSP-Prozessor und den dynamischen EQ.
Das integrierte D-XSUB-Processing erlaubt die optimale Anpassung des Bassbereichs.
Im NORMAL Modus wird der Bassbereich ausgewogen übertragen, während der BOOST Modus einen strafferes, fokussierteres Low End mit zusätzlichem Punch ermöglicht. Mit dem XTENDED LF Modus lässt sich die untere Grenzfrequenz noch weiter nach unten verschieben.
Dadurch reicht die Basswiedergabe viel tiefer, als man von einem Subwoofer dieser Größe erwarten würde. Normalerweise fällt es mit höheren Pegeln auch zunehmend schwerer, die Richtung der tiefen Frequenzen zu kontrollieren. Dadurch entstehen auf der Bühne Schalldruckpegel, die das Monitoring entscheidend beeinträchtigen können.
Mit einem DXS-XLF System aus mindestens zwei Subwoofern besteht aber die Möglichkeit, über den Cardioid Mode den Schalldruck auf der Bühne zu reduzieren und das Low End stärker in Richtung Publikum zu fokussieren.
So wird das Monitoring auf der Bühne sehr viel sauberer. Ein DZR Fullrange-System wird zweifellos noch leistungsfähiger, wenn es um die betonten, kräftigen Bässe der DXS-XLF Subwoofer erweitert wird.
Dante-kompatibel für fortschrittliche Möglichkeiten mit einfacher Verbindung
Jedes Modell der DXS-XLF Serie als Dante-fähiges “D”-Version verfügbar. Damit lassen sie sich über die Dante-I/Os (2 Eingänge, 2 Ausgänge) clever in Audionetzwerke mit Yamaha Mischpulten und anderen Dante-Geräten einbinden.
Die Dante-Interfaces erlauben auch eine SRC (Sample Rate Conversion), sodass sie mit 48-kHz-Geräten kompatibel sind. Mit Digitalmischpulten der Serien Yamaha CL/QL funktioniert Patchen einfach über das I/O Device Display.
Bei Konsolen der TF Serie gibt es die Quick Config Funktion zur überraschend schnellen und simplen Einrichtung eines komplexen Beschallungssystems. Die Kombination analoger Ein- und Ausgänge mit Dante-I/Os eröffnet flexible Routing- und Konfigurationsmöglichkeiten, während die Dante break-IN und break-OUT Funktionen zusätzliche Flexibilität ermöglichen.
Die anpassbare Steuer-Software “ProVisionaire Control” für Windows und “ProVisionaire Touch” für das iPad ist ebenfalls Dante-kompatibel und erlaubt einfaches Remote Management des Beschallungssystems.
Akustik und Nutzen

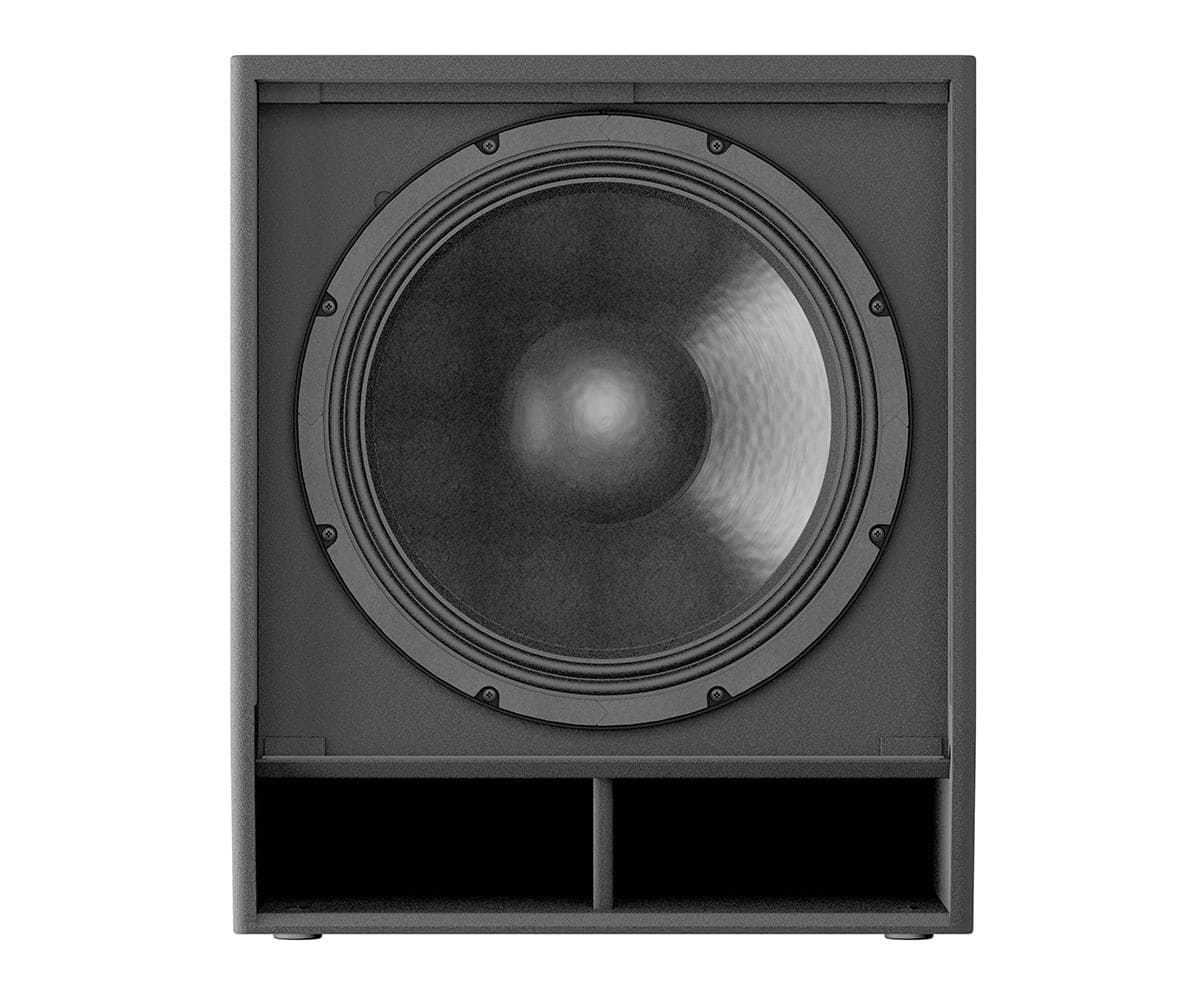

Die neuen, eigens entwickelten Yamaha Treiber mit widerstandsfähigem Alugussrahmen und 4-Zoll-Spule tragen entscheidend zur beeindruckenden Basswiedergabe selbst bei höchsten Schalldrücken bei.
Ein doppelter Dämpfer unterstützt die außergewöhnliche Linearität in den tiefen Frequenzen durch Abschwächung ungewollter Vibrationen bei hohen Ausgangspegeln.
Robust, portabel und allzeit bereit
Die Außenseiten der DXS-XLF Gehäuse sind mit widerstandsfähigem Polyurea beschichtet, um die Box vor Kratzern, Stößen oder extremem Wetter zu schützen und das professionelle äußere Erscheinungsbild über Jahre hinweg aufrechtzuerhalten.
Die leicht zu erreichenden Aluminiumgriffe, das optionale SPW1 Rollen-Kit und SPCVR-Lautsprecherhüllen bieten zusätzliche Sicherheit, Mobilität und Sorgenfreiheit auf Tour.
Im Vergleich zum kleineren DXS15-XLF-D
DXS18XLF-D / DXS18XLF-DW | DXS15XLF-D / DXS15XLF-DW | ||
|---|---|---|---|
| Speaker type | Aktiv-Subwoofer, Bassreflex | Aktiv-Subwoofer, Bassreflex | |
| Frequency range (-10dB) | 30 Hz – 150 Hz | 33 Hz – 150 Hz | |
| Coverage area | – | – | |
| Components | LF | 18″ Konus, 4″ Spule, Ferrit-Magnet | 15″ Konus, 4″ Spule, Ferrit-Magnet |
| MF | – | – | |
| HF | – | – | |
| Crossover | – | – | |
| Sampling frequency rate | Internal | 96 kHz und FIR Filter | 96 kHz und FIR Filter |
| A/D D/A Converters | 96 kHz AD/DA | 96 kHz AD/DA | |
| Maximum output level (1m; on axis) | 136dB SPL *1 | 136dB SPL *1 | |
| SRC | Ja | Ja | |
| Power rating | Dynamic | 1.600 W *2 | 1.600 W *2 |
| Continuous | 1.230 W | 1.230 W | |
| I/O Connectors | Analog I/O | Analog IN: Combo x2, Line level (Maximum +24dBu), Eingangsimpedanz 20kΩ, Analog OUT: XLR3-32 x2, CH1/2: THRU oder DSP OUT | Analog IN: Combo x2, Line level (Maximum +24dBu), Eingangsimpedanz 20kΩ, Analog OUT: XLR3-32 x2, CH1/2: THRU oder DSP OUT |
| Digital I/O | Dante: etherCON CAT5e x2 (Daisy Chain), 2 IN / 2 OUT (Fs: 44,1k, 48k, 88,2k, 96k) und Fernbedienung, 1000BASE-T | Dante: etherCON CAT5e x2 (Daisy Chain), 2 IN / 2 OUT (Fs: 44,1k, 48k, 88,2k, 96k) und Fernbedienung, 1000BASE-T | |
| Others | USB2.0 Host 5V 500mA für USB Speichern/Laden | USB2.0 Host 5V 500mA für USB Speichern/Laden | |
| AC | IEC AC Anschluss x1 (V-Lock) | IEC AC Anschluss x1 (V-Lock) | |
| Amplifier class | Class-D | Class-D | |
| Cooling | Lüfterkühlung, variable Geschwindigkeiten | Lüfterkühlung, variable Geschwindigkeiten | |
| Power consumption | 40 W (ohne Last), 180 W (1/8) | 40 W (ohne Last), 180 W (1/8) | |
| Handle | Aluminium-Spritzguss, Seite x2 | Aluminium-Spritzguss, Seite x2 | |
| Rigging | – | – | |
| Dimensions | W | 550 mm (21,7″) | 450 mm (17,7″) |
| H | 657 mm (25,9″) (mit Gummifüßen) | 587 mm (23,1″) (mit Gummifüßen) | |
| D | 720 mm (28,3″) | 600 mm (23,6″) | |
| Net weight | 48,9 kg (107,8 lbs) | 40,0 kg (88,2 lbs.) | |
| Options | Abdeckung: SPCVR-DXS18X, Rollen: SPW-1 | Abdeckung: SPCVR-DXS15X, Rollen: SPW-1 | |
| Others | Gehäusematerial, Lackierung, Farbe: Schichtholz, Robuste Polyurea-Beschichtung, Schwarz | Gehäusematerial, Lackierung, Farbe: Schichtholz, Robuste Polyurea-Beschichtung, Schwarz | |
| Floor Monitor Angle | – | – | |
| Pole socket | Φ35 mm (Tiefe 80 mm), M20 Gewinde (Tiefe 25 mm) | Φ35 mm (Tiefe 80 mm), M20 Gewinde (Tiefe 25 mm) | |
