Kurzbeschreibung

Die Palmer PAN 04 ist eine robuste 2-kanalige passive DI-Box für Bühne, Studio, Proberaum und Veranstaltungstechnik. Sie eignet sich besonders für Keyboards, Synthesizer, E-Pianos, Drum Machines, Audio-Player, DJ-Equipment und andere Geräte mit Stereo- oder Mehrfachausgängen.

Die PAN 04 wandelt unsymmetrische Klinkensignale in trafosymmetrische XLR-Signale um. Dadurch können Signale störungsärmer und über längere Kabelwege an Mischpulte, Stageboxen oder Audio-Interfaces weitergeleitet werden.

Beschreibung

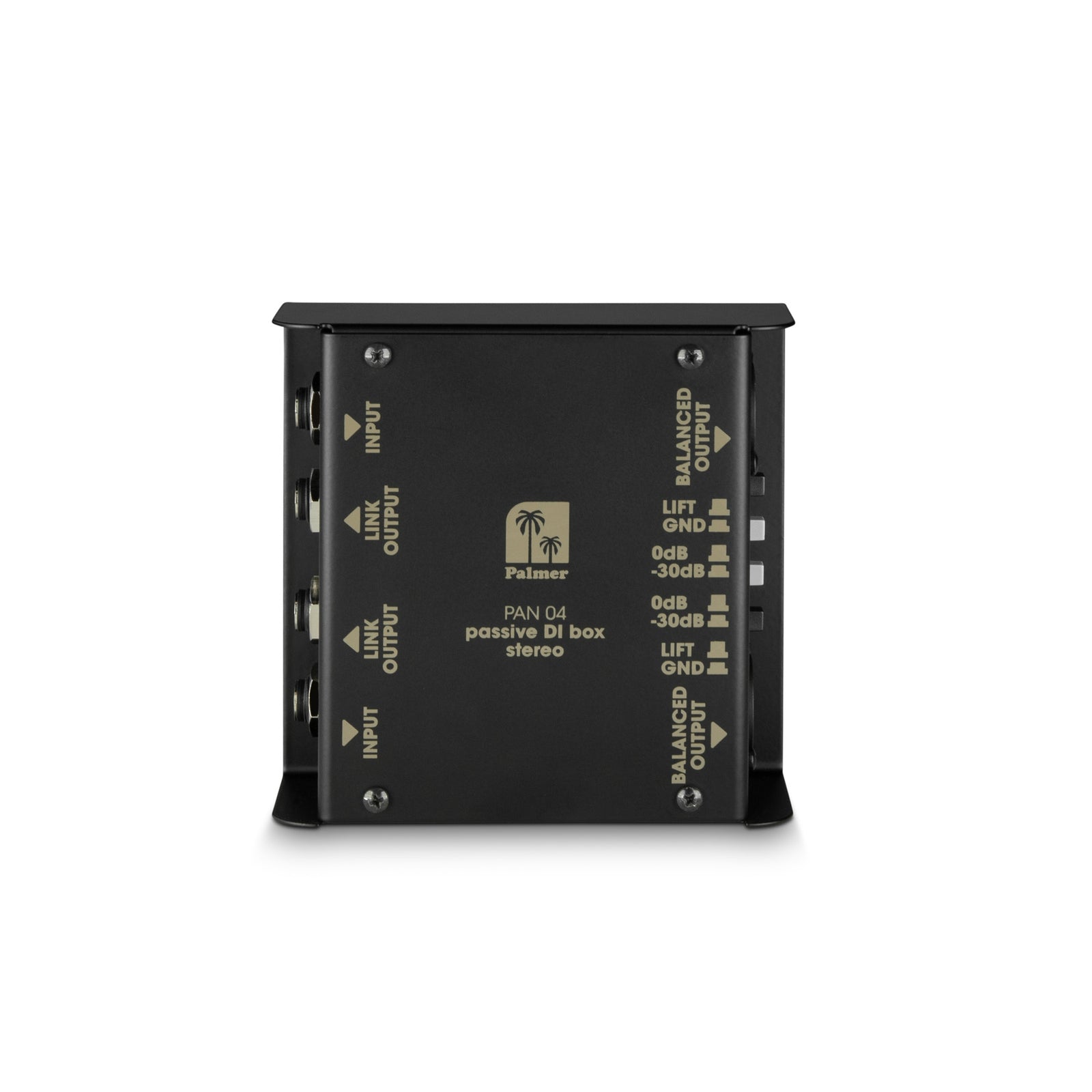

Die Palmer PAN 04 kombiniert praktisch zwei passive DI-Boxen in einem kompakten Gehäuse. Damit ist sie ideal, wenn ein Stereo-Instrument oder zwei getrennte Mono-Signale sauber und zuverlässig in ein professionelles Audiosystem eingebunden werden sollen.

Typische Anwendungen sind zum Beispiel Keyboard links/rechts, Synthesizer Stereo-Out, Digitalpiano, Sampler, Drum Machine oder ein Zuspieler, der in eine Stagebox oder direkt ins Mischpult geführt werden soll. Über die beiden 6,3-mm-Klinkeneingänge wird das Signal eingespeist, während pro Kanal ein paralleler THRU-Ausgang zur Verfügung steht.

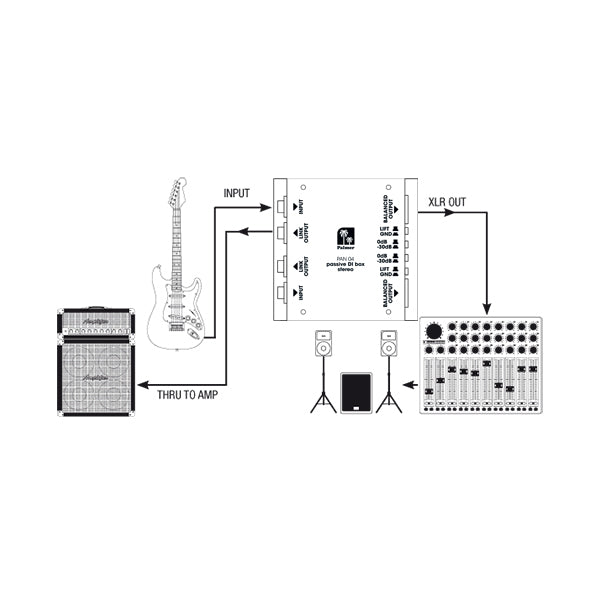

Der THRU-Ausgang ist besonders praktisch, wenn das Signal gleichzeitig an ein Mischpult und an ein weiteres Gerät weitergegeben werden soll – zum Beispiel an einen Keyboard-Amp, Monitorverstärker oder ein lokales Bühnen-Setup.

Die Ausgänge der PAN 04 sind trafosymmetrisch und liegen als XLR-Ausgänge vor. Dadurch lassen sich lange Kabelwege deutlich besser realisieren als mit unsymmetrischen Instrumenten- oder Line-Kabeln. Der integrierte Ground-Lift-Schalter hilft zusätzlich dabei, Brummschleifen zu vermeiden.

Dank der schaltbaren 0 / -30 dB Eingangsdämpfung kann die PAN 04 sowohl mit normalen Line-Signalen als auch mit sehr kräftigen Pegeln umgehen. Das macht sie flexibel einsetzbar – von leisen Instrumentenquellen bis zu hohen Line- oder Speaker-Level-Signalen.

Wofür ist die Palmer PAN 04 gut?

• Für Stereo-Keyboards: Linker und rechter Ausgang können gleichzeitig symmetriert an das Mischpult geführt werden.
• Für Synthesizer & E-Pianos: saubere Signalführung ohne lange unsymmetrische Kabelwege.
• Für DJ- und Playback-Setups: Line-Signale lassen sich professionell in PA- oder Recording-Systeme integrieren.
• Für Bühne & Live-Sound: weniger Brummen, weniger Einstreuungen, stabilere Verbindung zur Stagebox.
• Für Studio & Recording: Instrumente und Zuspieler können sauber an Preamps oder Interfaces angeschlossen werden.
• Für lange Kabelwege: unsymmetrische Signale werden in symmetrische XLR-Signale gewandelt.

Highlights

• 2-kanalige passive DI-Box für Stereo- oder 2× Mono-Anwendungen
• Ideal für Keyboards, Synthesizer, E-Pianos, Sampler und Line-Geräte
• 2× 6,3-mm-Klinkeneingang
• 2× paralleler THRU-Ausgang zur Weiterleitung an Amp, Monitor oder weiteres Equipment
• 2× trafosymmetrischer XLR-Ausgang für professionelle Mischpult- und Stagebox-Verbindungen
• Ground Lift zur Reduzierung von Brummschleifen
• Schaltbares Pad: 0 / -30 dB
• Hoher maximaler Eingangspegel: +54 dBu
• Passivbetrieb: keine Batterie und keine Phantomspeisung notwendig
• Robustes Stahlgehäuse mit pulverbeschichteter Oberfläche
• Kompakte Bauform für Bühnenrack, Kabelkoffer, Studio oder mobilen Einsatz

Warum eine passive DI-Box?

Eine passive DI-Box wie die Palmer PAN 04 benötigt keine Stromversorgung. Sie arbeitet mit Übertragern und ist besonders robust, zuverlässig und unempfindlich im Live-Alltag. Gerade bei Geräten mit kräftigem Ausgangssignal – etwa Keyboards, Synthesizern, Drum Machines oder DJ-Equipment – ist eine passive DI-Box eine sehr praxisgerechte Lösung.

Der Vorteil: Das Signal wird symmetriert, Störgeräusche werden reduziert und lange Kabelwege zum Mischpult oder zur Stagebox werden deutlich sicherer.

Anschlüsse & Signalweg

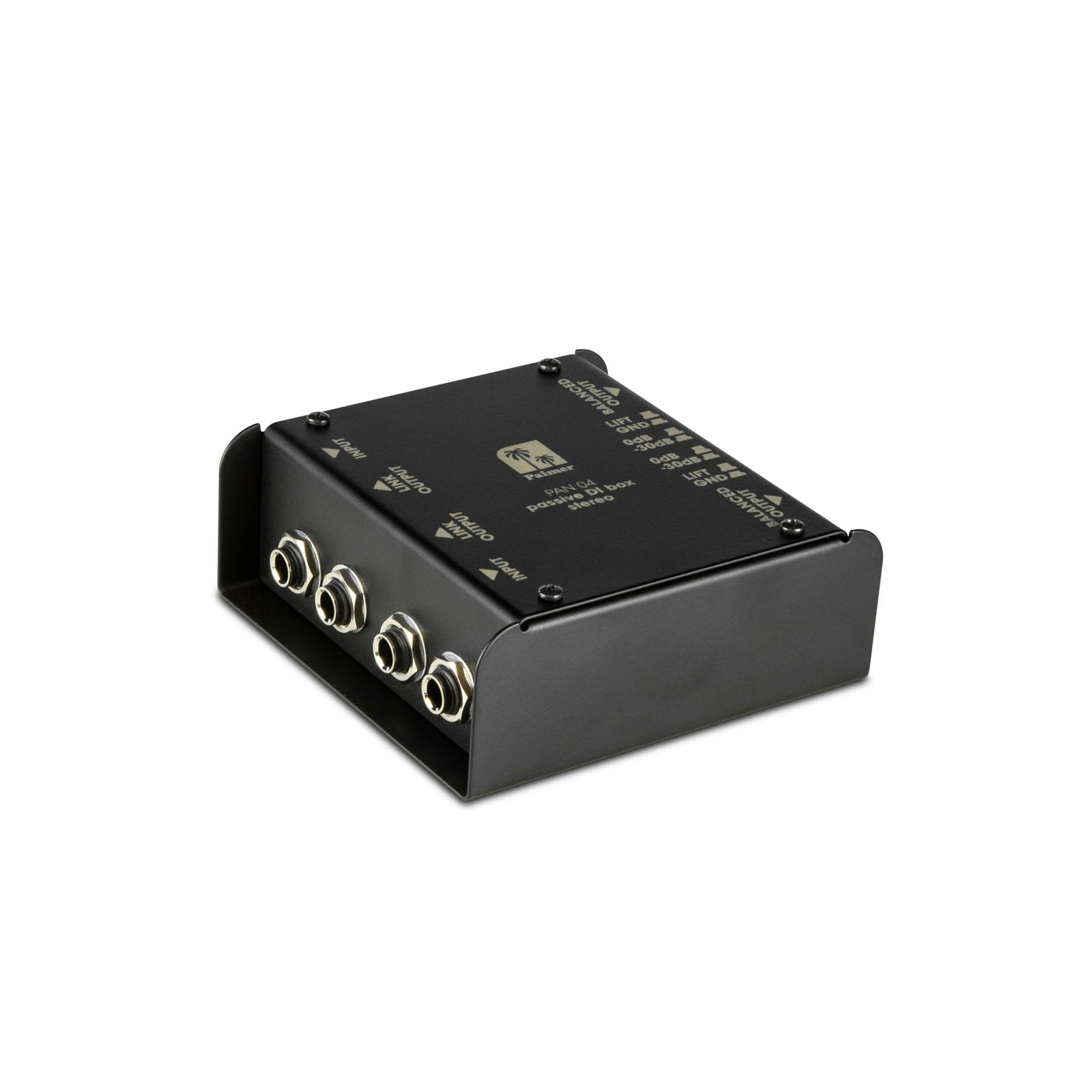

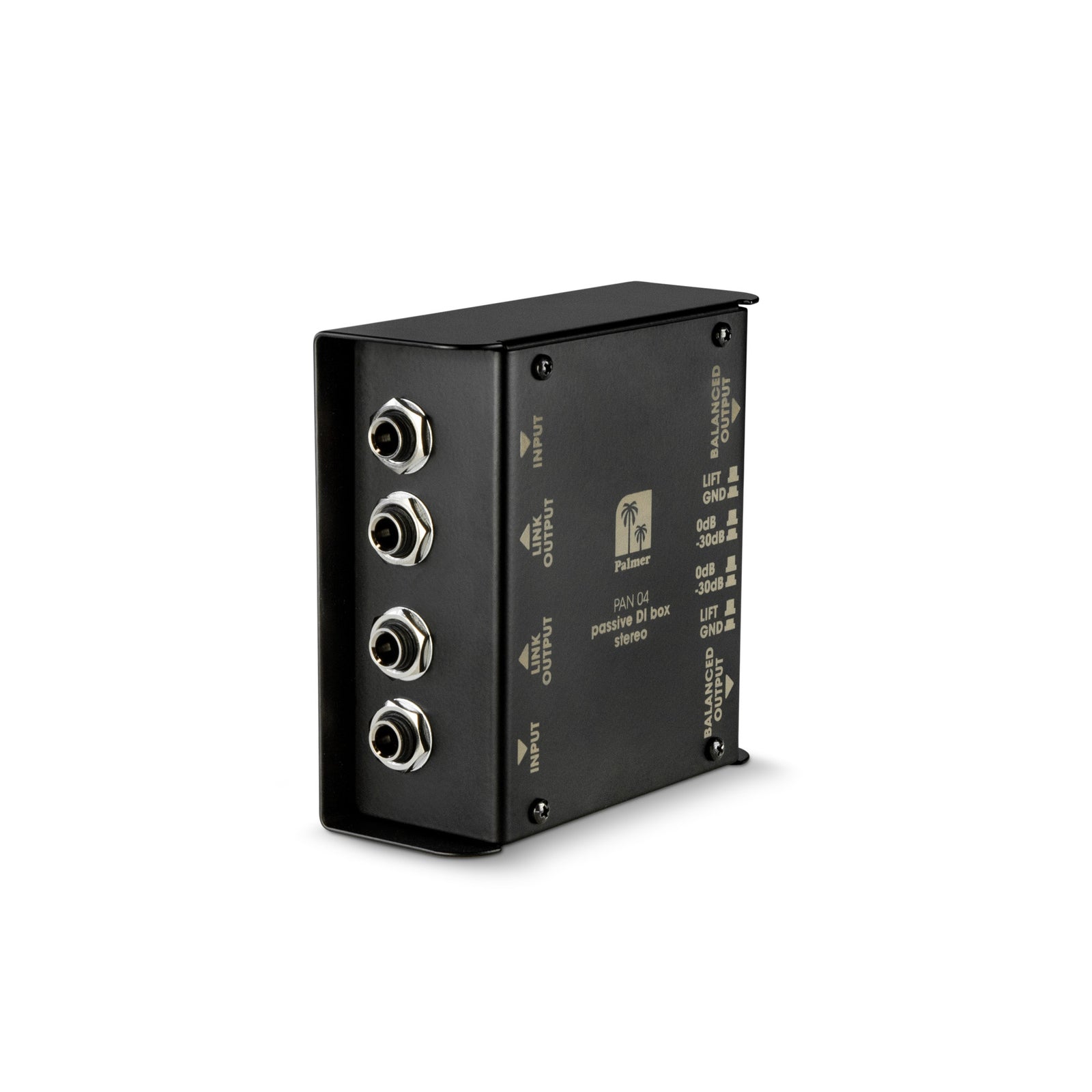

• Input Kanal 1: 6,3-mm-Klinke
• Input Kanal 2: 6,3-mm-Klinke
• THRU pro Kanal: paralleler 6,3-mm-Klinkenausgang

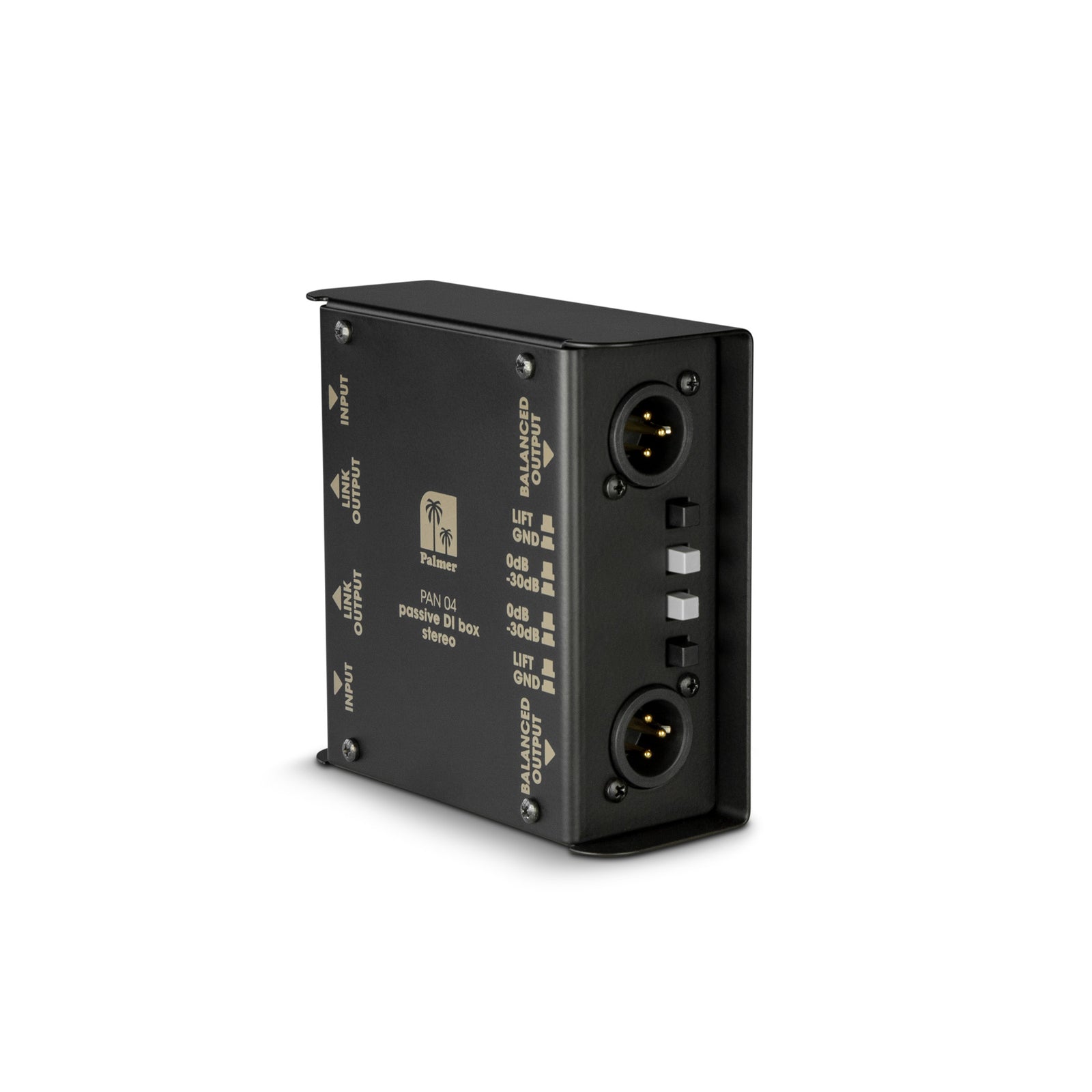

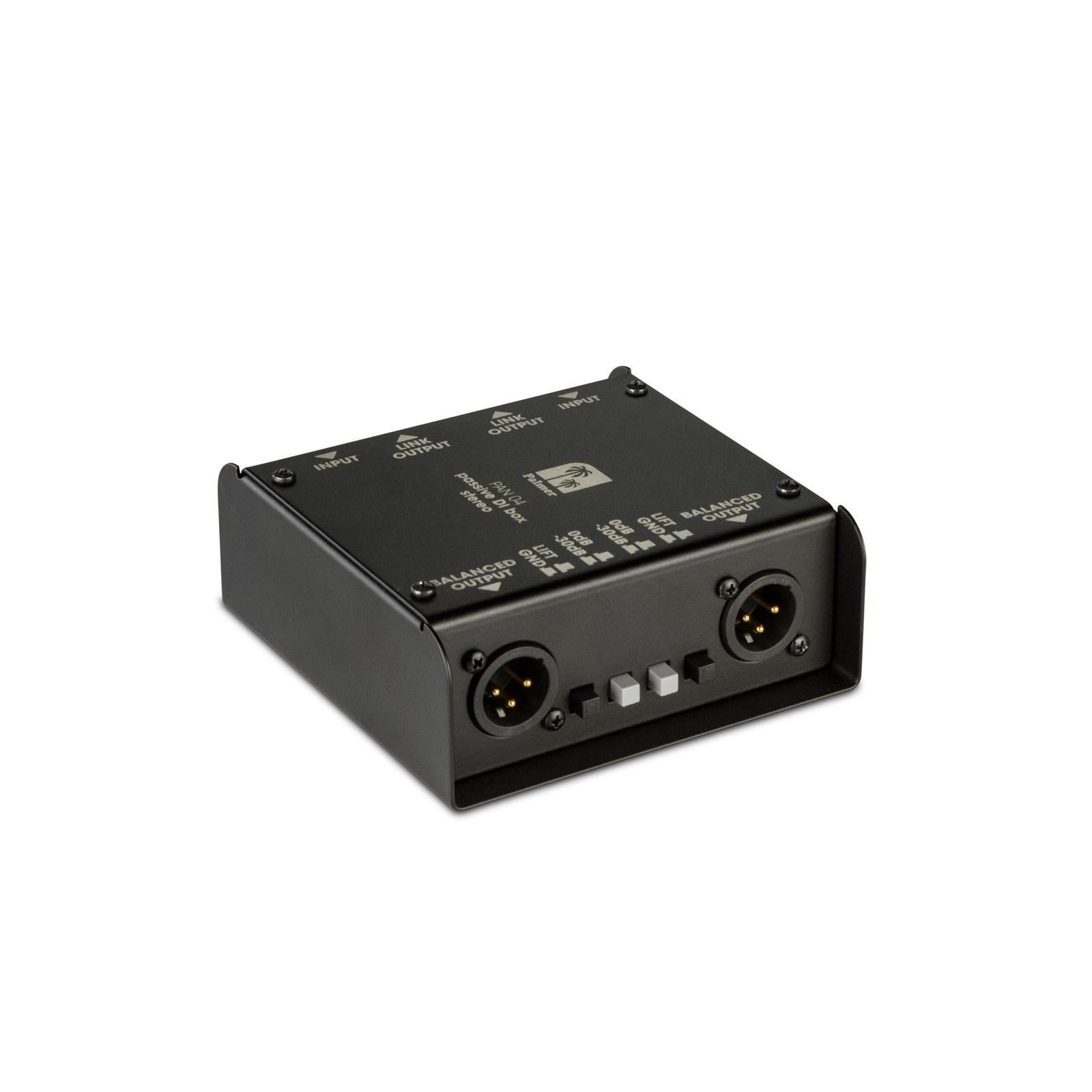

• Output pro Kanal: symmetrischer XLR-Ausgang
• Pad: 0 / -30 dB
• Ground Lift: zur Trennung der Masseverbindung bei Brummproblemen

Wichtigste technische Daten

• Modell: Palmer PAN 04
• Artikelnummer: PAN04
• Produkttyp: DI-Box
• Typ: passiv
• Kanäle: 2
• Eingänge: 2
• Eingangsanschlüsse: 6,3 mm Klinke
• Max. Eingangspegel: +54 dBu
• Eingangsimpedanz: 60 kOhm
• Input Pad: 0 / -30 dB
• Ausgänge: 2
• THRU-Ausgänge: 1 pro Kanal
• Ausgangsanschlüsse: 6,3 mm Klinke / XLR
• Max. Ausgangspegel: +4 dBu
• Ausgangsimpedanz: 600 Ohm
• Frequenzgang: 10 Hz – 40.000 Hz
• Trafosymmetriert: Ja
• Übertragungsverhältnis: 10 : 1
• Bedienelemente: Attenuation / Ground Lift
• Gehäusematerial: Stahlblech
• Gehäuseoberfläche: pulverbeschichtet
• Breite: 110 mm
• Tiefe: 110 mm
• Höhe: 45 mm
• Gewicht: 0,419 kg

Typische Einsatzbereiche

• Keyboard live: Stereo-Ausgang links/rechts direkt zur Stagebox oder zum Mischpult
• Synthesizer: saubere Verbindung bei langen Kabelwegen
• Digitalpiano: professionelle Line-Anbindung an PA oder Recording-System
• Drum Machine / Sampler: zwei Monokanäle oder ein Stereosignal symmetrieren
• DJ-Setup: Line-Signale zuverlässig in die PA integrieren
• Studio: Signalführung zwischen Instrumenten, Interfaces, Preamps und Mischpulten
• Verleih & Veranstaltungstechnik: robuste Standard-DI für viele Anwendungen

Warum die Palmer PAN 04 überzeugt

• Zwei DI-Boxen in einem Gerät: ideal für Stereo-Signale und Geräte mit mehreren Ausgängen.
• Kein Netzteil nötig: passive Bauweise, sofort einsatzbereit und sehr zuverlässig.
• Weniger Brummen: Ground Lift hilft bei Masseproblemen und Brummschleifen.
• Flexibel bei Pegeln: Das -30 dB Pad ermöglicht auch den Einsatz bei sehr starken Signalen.
• Robuste Live-Qualität: Stahlgehäuse und kompakte Bauform für Tour, Bühne und Proberaum.
• Sauberer Signalweg: trafosymmetrische XLR-Ausgänge für professionelle Audioverbindungen.

Fazit

Die Palmer PAN 04 ist eine professionelle, passive 2-Kanal DI-Box für alle, die Stereo- oder Doppelsignale zuverlässig in ein symmetrisches XLR-System bringen möchten. Besonders für Keyboards, Synthesizer, Digitalpianos, Drum Machines, DJ-Setups und Line-Geräte ist sie eine robuste und praxisgerechte Lösung. Mit THRU-Ausgängen, Ground Lift, -30 dB Pad, trafosymmetrischen XLR-Ausgängen und stabilem Stahlgehäuse ist sie ideal für Bühne, Studio, Proberaum und Verleih.
