Yamaha DM5 Digital Mischpult

Professionelles Digitalmischpult mit 60 Eingangskanälen und Dante

Das Yamaha DM5 ist ein professionelles Digitalmischpult für Live-Sound, Veranstaltungen, Corporate Events, Theater, Konferenztechnik, Broadcast und anspruchsvolle Festinstallationen. Mit 60 Mono-Eingangskanälen, 32 analogen Eingängen, 16 analogen Ausgängen, integriertem Dante 64 In / 64 Out, 26 motorisierten Fadern und zwei großen 13,3-Zoll-Multi-Touch-Displays verbindet das DM5 hohe Mischkapazität mit einem außergewöhnlich kompakten Bedienkonzept.

Die Bedienphilosophie orientiert sich an der professionellen Yamaha DM7-Serie und wurde für das DM5 in ein deutlich kompakteres Format übertragen. Damit eignet sich das Pult sowohl für erfahrene Toningenieure als auch für Anwender, die einen schnellen, übersichtlichen und zuverlässigen Workflow benötigen.

60 Eingangskanäle für professionelle Produktionen

Das Yamaha DM5 kann bis zu 60 Mono-Eingangskanäle verarbeiten und bietet damit trotz seiner kompakten Abmessungen genügend Kapazität für umfangreiche Live-Produktionen, Bands, Theateraufführungen, Konferenzen und Installationen.

Für die Signalverteilung stehen umfangreiche Bus-Strukturen zur Verfügung:

• 60 Mono-Eingangskanäle
• 24 Mix-Busse
• 12 Matrix-Busse
• 2 Stereo-Busse
• 12 DCAs

Damit können Monitorwege, In-Ear-Mischungen, Zonen, Delay-Lines, Streaming-Signale und unterschiedliche Beschallungsbereiche flexibel verwaltet werden.

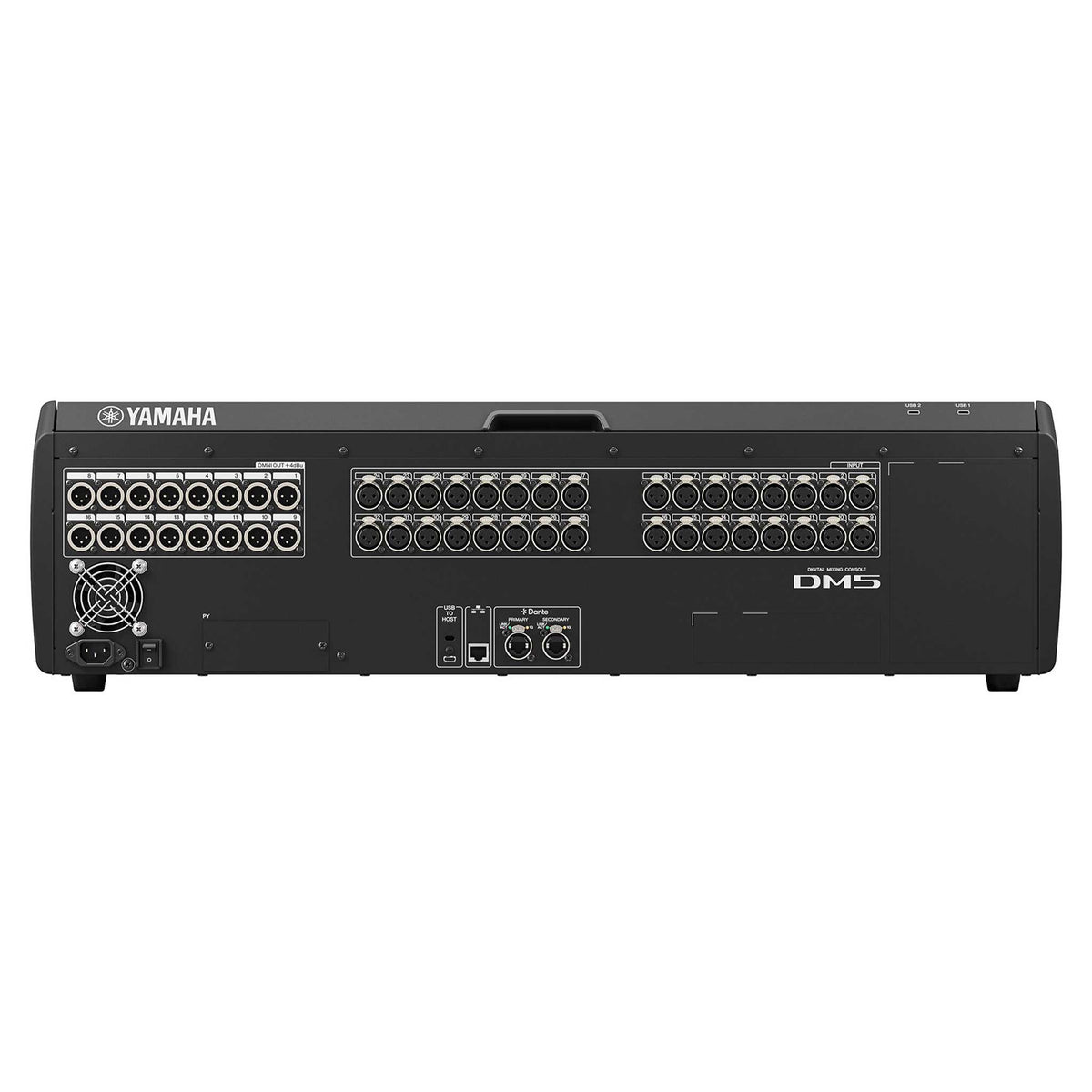

32 analoge Eingänge direkt am Mischpult

Das Yamaha DM5 verfügt über 32 analoge Eingänge direkt am Pult. Dadurch können auch umfangreiche Setups ohne zusätzliche Stagebox realisiert werden.

Zusätzlich stehen 16 analoge Ausgänge zur Verfügung. Das macht das DM5 besonders flexibel für Live-Sound-Systeme, Monitoranwendungen, Veranstaltungen oder Festinstallationen.

Dante 64 x 64 bei 96 kHz

Für professionelle Audio-Netzwerke bietet das Yamaha DM5 integriertes Dante mit bis zu 64 Eingangs- und 64 Ausgangskanälen. Die Übertragung erfolgt mit bis zu 96 kHz und ermöglicht die einfache Integration von digitalen Stageboxen, I/O-Racks, Verstärkern, Prozessoren und weiteren Dante-kompatiblen Geräten.

Damit lässt sich das Mischpult hervorragend mit Yamaha R-Series I/O-Systemen und anderen professionellen Dante-Komponenten kombinieren.

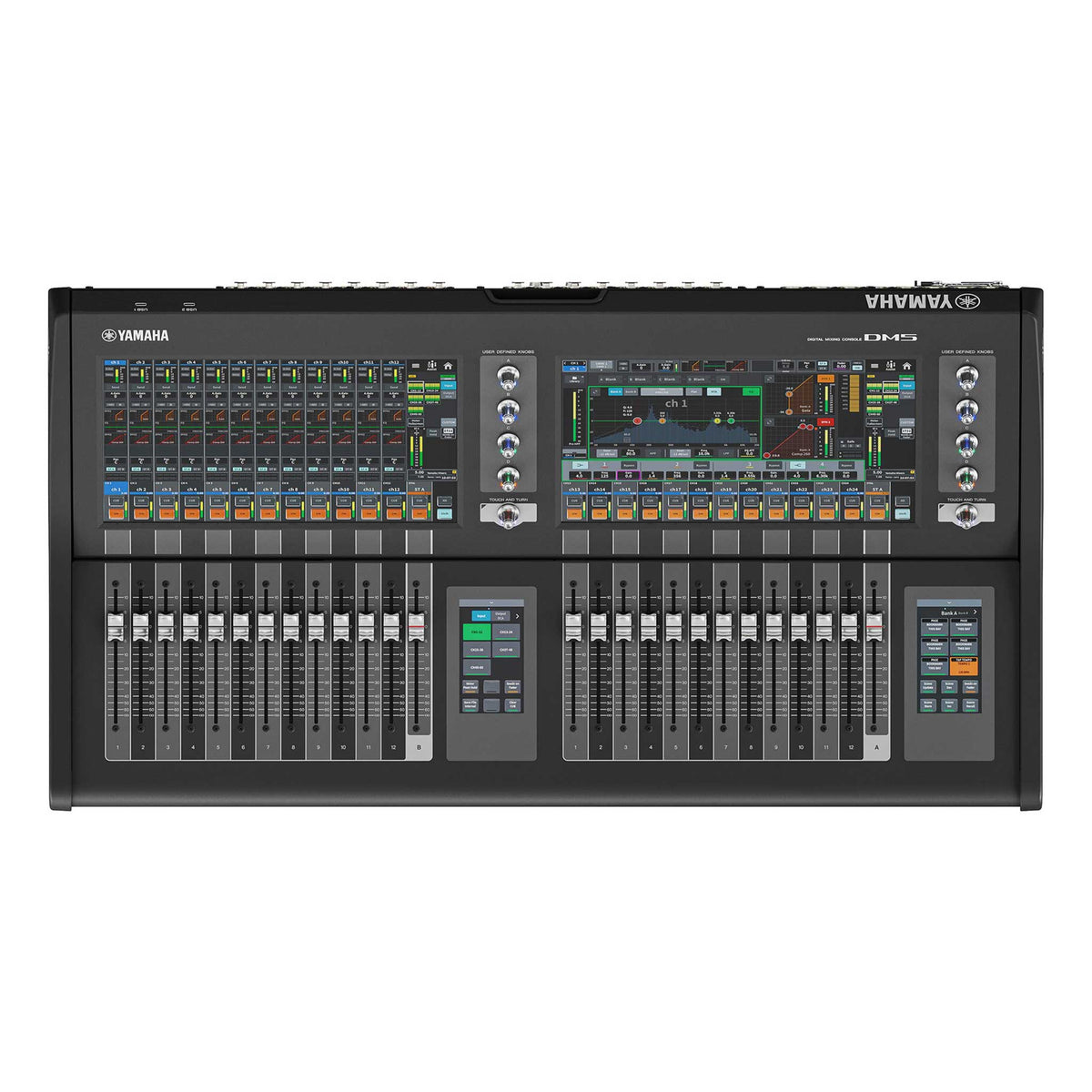

26 motorisierte Fader und zwei Bedienbereiche

Das Yamaha DM5 verfügt über insgesamt 26 motorisierte Fader. Die Oberfläche ist in zwei Fader-Bereiche mit jeweils 12 Kanal-Fadern und einem zusätzlichen Master-Fader aufgeteilt.

Dadurch können unterschiedliche Kanalgruppen gleichzeitig sichtbar und direkt erreichbar bleiben. Gerade bei größeren Produktionen sorgt dieses Zwei-Bank-Konzept für einen schnellen und übersichtlichen Workflow.

Zwei 13,3-Zoll-Multi-Touch-Displays

Ein besonderes Merkmal des Yamaha DM5 sind die beiden großen 13,3-Zoll-Multi-Touch-Displays. Sie bieten eine übersichtliche Darstellung von Kanälen, Signalwegen, EQ, Dynamik, Routing und zahlreichen weiteren Parametern.

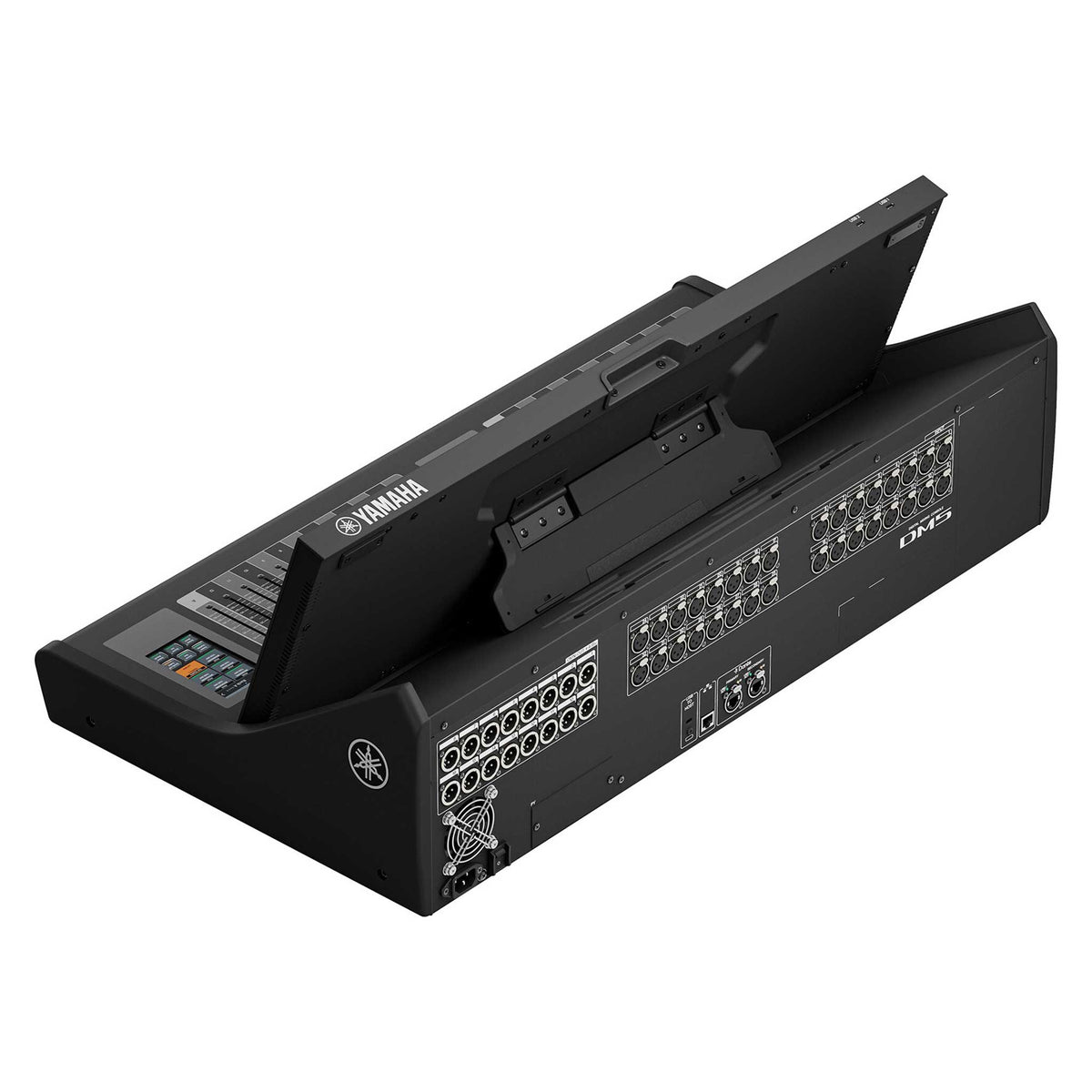

Die Displays können in vier unterschiedlichen Winkeln eingestellt werden. Dadurch lässt sich der Betrachtungswinkel optimal an sitzende oder stehende Bedienpositionen sowie unterschiedliche Lichtverhältnisse anpassen.

Innovative Glass Keys mit dynamischer Beschriftung

Yamaha kombiniert beim DM5 klassische Bedienelemente mit neu entwickelten Glass Keys. Diese befinden sich direkt im Bereich der Displays und bieten ein fühlbares Schaltverhalten ähnlich einer physischen Taste.

Der entscheidende Vorteil liegt in der dynamischen Beschriftung: Die Funktion und Beschriftung der Glass Keys kann sich abhängig vom aktuellen Arbeitsmodus ändern. Dadurch stehen schnell die jeweils relevanten Funktionen zur Verfügung, ohne dass die Oberfläche mit zahlreichen fest belegten Schaltern überladen werden muss.

Zwei zusätzliche 4,3-Zoll-Touchscreens

Neben den großen Hauptdisplays besitzt das Yamaha DM5 zwei zusätzliche 4,3-Zoll-Touchscreens. Diese können unter anderem für User Defined Keys und individuelle Bedienfunktionen genutzt werden.

Dadurch lässt sich das Pult besonders gut an persönliche Arbeitsabläufe und unterschiedliche Anwendungen anpassen.

Selected Channel View und Overview

Für unterschiedliche Arbeitssituationen bietet das Yamaha DM5 verschiedene Ansichten. Im Selected Channel View werden die Parameter eines ausgewählten Kanals detailliert dargestellt.

Die Overview-Ansicht ermöglicht dagegen einen schnellen Überblick über mehrere Kanäle gleichzeitig und eignet sich besonders während einer laufenden Veranstaltung.

Dadurch können Toningenieure je nach Situation zwischen detaillierter Bearbeitung und schneller Übersicht wechseln.

Umfangreiche Kanalbearbeitung

Das Yamaha DM5 bietet umfangreiche Möglichkeiten zur Bearbeitung jedes Eingangssignals. Dazu gehören verschiedene Dynamikprozessoren und mehrere EQ-Varianten.

Zur Verfügung stehen unter anderem:

• Vier unterschiedliche EQ-Typen
• Realtime Analyzer (RTA)
• FET Limiter
• Diode Bridge Compressor
• Comp 260
• Legacy Compressor
• Gate
• De-Esser
• Expander
• Ducking

Der Signalfluss innerhalb des Channel Strips kann flexibel angepasst werden. Dadurch lassen sich beispielsweise EQ- und Dynamikstufen abhängig vom gewünschten Workflow unterschiedlich anordnen.

43 hochwertige interne Effekte

Das integrierte Effekt-Rack bietet insgesamt 43 hochwertige Effekt-Typen. Damit können zahlreiche Live- und Produktionsaufgaben direkt im Mischpult erledigt werden, ohne zusätzliche externe Effektgeräte einsetzen zu müssen.

Zur Verfügung stehen unter anderem:

• 13 verschiedene Reverb-Typen
• 8 Delay-Typen
• Modulationseffekte
• Saturation-Effekte
• Amp Simulator
• MBC3 Multiband Compressor

Hochwertige Yamaha Reverb-Algorithmen wie REV HD und REV R3 ermöglichen natürliche Raum- und Halleffekte für Vocals, Instrumente und komplette Mischungen.

Dugan Automixer – ideal für Sprache und Konferenzen

Das Yamaha DM5 verfügt standardmäßig über einen Dugan Automixer für bis zu 12 Kanäle. Die Technologie eignet sich besonders für Konferenzen, Podiumsdiskussionen, Präsentationen, Theater und andere Anwendungen mit mehreren gleichzeitig verwendeten Mikrofonen.

Der Dugan Automixer passt die Pegel der beteiligten Mikrofone automatisch an und erleichtert dadurch die Arbeit bei komplexen Sprachbeschallungen.

Mit einer optionalen Dugan Automixer Lizenz kann die Anzahl der gleichzeitig verarbeiteten Kanäle beim DM5 auf bis zu 60 Kanäle erweitert werden.

Assist-Funktionen für einen schnelleren Workflow

Mit verschiedenen intelligenten Assist-Funktionen unterstützt das Yamaha DM5 den Anwender bei wiederkehrenden Setup- und Mischaufgaben.

• HA Assist: schlägt passende Head-Amp-Pegel auf Basis des Eingangssignals vor.
• Naming Assist: unterstützt bei Kanalnamen und Symbolen.
• Comp Assist: schlägt passende Kompressor-Einstellungen für das jeweilige Audiosignal vor.
• Fader Assist: unterstützt beim Erstellen einer ausgewogenen Fader-Balance.

Dadurch kann die Einrichtungszeit reduziert werden, während der Toningenieur jederzeit die volle Kontrolle über die Einstellungen behält.

PY-Slot für zusätzliche Erweiterungen

Das Yamaha DM5 verfügt über einen PY-Erweiterungsslot. Dadurch kann das Mischpult abhängig von der Anwendung mit zusätzlicher Signalverarbeitung oder weiteren digitalen Schnittstellen ausgestattet werden.

Zu den verfügbaren Erweiterungsmöglichkeiten gehören beispielsweise:

• PY-DSP: zusätzliche DSP-Ressourcen für Premium-Rack-Plug-ins
• PY64-D: zusätzliche Dante-Schnittstelle mit 64 In / 64 Out
• PY64-MD: MADI-Schnittstelle mit bis zu 64 In / 64 Out
• PY8-AE: AES/EBU-Schnittstelle mit 8 In / 8 Out
• PY-MIDI-GPI: MIDI- und GPI-Anbindung
• Waves WSG-PY64: Integration in Waves SoundGrid Systeme

Damit lässt sich das DM5 flexibel an unterschiedliche Produktions- und Systemanforderungen anpassen.

Premium Rack mit optionaler PY-DSP Karte

Mit der optionalen Yamaha PY-DSP Karte kann das DM5 um zusätzliche Premium-Rack-Signalverarbeitung erweitert werden. Die Karte stellt 32 zusätzliche DSP-Ressourcen zur Verfügung.

Damit können hochwertige Plug-ins verwendet werden, darunter Modelle wie Rupert Neve Designs Portico EQ und Compressor sowie Yamaha Dynamic EQ, Multiband-Kompressoren und weitere professionelle Signalprozessoren.

18 x 18 USB Audio Interface

Über USB bietet das Yamaha DM5 ein integriertes 18 In / 18 Out Audio Interface. Damit können Mehrkanal-Audiosignale zwischen Mischpult und Computer übertragen werden.

Dies eignet sich beispielsweise für:

• Live Recording
• Virtual Soundcheck
• Streaming
• Broadcast
• Mehrspur-Wiedergabe
• Audio-Produktionen

Bluetooth Audio

Für unkomplizierte Zuspielungen verfügt das Yamaha DM5 über Bluetooth Audio. Dadurch können beispielsweise Pausenmusik, Referenztracks oder andere Audiosignale schnell von kompatiblen Mobilgeräten wiedergegeben werden.

500 Scene Memories

Das DM5 bietet bis zu 500 Scene Memories. Damit können umfangreiche Mischpult-Konfigurationen gespeichert und bei Bedarf schnell wieder aufgerufen werden.

Funktionen wie Recall Safe, Focus Recall, Global Paste und Selective Load/Save unterstützen dabei professionelle Workflows bei Veranstaltungen, Tourneen, Theaterproduktionen und wiederkehrenden Produktionen.

Optionales Broadcast Package

Für professionelle Rundfunk-, Streaming- und Produktionsanwendungen kann das DM5 mit dem optionalen Broadcast Package erweitert werden.

Dieses stellt zusätzliche Funktionen wie beispielsweise Mix Minus, Audio Follow Video und weitere Broadcast-spezifische Werkzeuge bereit.

Optionales Theatre Package

Für Theater, Musicals und komplexe Bühnenproduktionen steht zusätzlich ein optionales Theatre Package zur Verfügung.

Es ergänzt unter anderem Funktionen wie:

• Actor Library
• DCA Presets
• DCA Scene Grid
• 4 Bank EQ/DYN
• MIDI Output Events bei Scene-Wechseln
• Sound xR Image Control

Kompakte Bauform für Live- und Touring-Anwendungen

Trotz der umfangreichen Ausstattung bleibt das Yamaha DM5 außergewöhnlich kompakt. Mit einer Tiefe von nur rund 44 cm kann der Toningenieur die großen Touchscreens bequem erreichen.

Mit einem Gewicht von rund 21,5 kg bleibt das Pult zudem für seine Kanalzahl und Ausstattung vergleichsweise transportfreundlich und eignet sich hervorragend für mobile Produktionen, Verleihunternehmen und Touring-Anwendungen.

Die wichtigsten Eigenschaften des Yamaha DM5

• Professionelles digitales Mischpult
• 60 Mono-Eingangskanäle
• 24 Mix-Busse
• 12 Matrix-Busse
• 2 Stereo-Busse
• 12 DCAs
• 32 analoge Eingänge
• 16 analoge Ausgänge
• Dante 64 In / 64 Out
• Dante Audio bis 96 kHz
• 26 motorisierte Fader
• 2 × 13,3 Zoll Multi-Touch-Display
• 2 × 4,3 Zoll Multi-Touch-Display
• Innovative Glass Keys mit dynamischer Beschriftung
• Hauptdisplays in vier Winkeln einstellbar
• Vier EQ-Typen mit Realtime Analyzer
• Umfangreiche Dynamics-Prozessoren
• 43 integrierte Effekt-Typen
• 13 Reverb-Typen
• 8 Delay-Typen
• Dugan Automixer für 12 Kanäle integriert
• Dugan Automixer optional auf bis zu 60 Kanäle erweiterbar
• HA Assist
• Naming Assist
• Comp Assist
• Fader Assist
• PY-Erweiterungsslot
• Optionales PY-DSP für Premium-Rack-Plug-ins
• 18 In / 18 Out USB Audio Interface
• Bluetooth Audio
• 500 Scene Memories
• Optionales Broadcast Package
• Optionales Theatre Package

Technische Daten Yamaha DM5

• Modell: Yamaha DM5
• Produkttyp: Professionelles Digitalmischpult
• Eingangskanäle: 60 Mono
• Mix-Busse: 24
• Matrix-Busse: 12
• Stereo-Busse: 2
• DCAs: 12
• Analoge Eingänge: 32
• Analoge Ausgänge: 16
• Dante: 64 In / 64 Out
• Fader: 26 motorisiert – 12 + 1 + 12 + 1
• Hauptdisplays: 2 × 13,3 Zoll Multi-Touch
• Zusatzdisplays: 2 × 4,3 Zoll Multi-Touch
• USB Audio Interface: 18 In / 18 Out
• USB TO HOST: USB Typ C
• USB TO DEVICE: USB Typ C
• Ethernet: Ja
• Bluetooth Audio: Ja
• PY Slot: 1
• Scene Memories: 500
• Kopfhöreranschluss: Ja
• Stromverbrauch: ca. 130 W
• Breite: ca. 826 mm
• Höhe: ca. 235 mm
• Tiefe: ca. 441 mm
• Gewicht: ca. 21,5 kg

Für wen eignet sich das Yamaha DM5?

Das Yamaha DM5 eignet sich besonders für professionelle Toningenieure, Veranstaltungstechniker, PA-Verleiher, Veranstaltungszentren, Theater, Kirchen, Konferenzräume und Broadcast-Anwendungen, die hohe Kanalzahlen und professionelle Netzwerkfunktionen in einem kompakten Mischpult benötigen.

Durch die Kombination aus 32 lokalen Eingängen, Dante-Netzwerk, 60 Mischkanälen und umfangreichen Erweiterungsmöglichkeiten kann das DM5 sowohl als eigenständiges Live-Mischpult als auch als zentraler Bestandteil eines umfangreichen digitalen Audiosystems eingesetzt werden.

Yamaha DM5 – kompakter Workflow der DM-Serie

Mit dem DM5 bringt Yamaha viele zentrale Bedienkonzepte der größeren professionellen DM-Serie in ein kompakteres Format. Große Touchscreens, motorisierte Fader, frei konfigurierbare Bedienelemente und professionelle Routing-Möglichkeiten ermöglichen einen schnellen Workflow auch bei komplexen Produktionen.

Die Kombination aus klassischer Yamaha Zuverlässigkeit, umfangreicher Signalverarbeitung, Dante, modernen Assist-Funktionen und flexiblen Erweiterungsmöglichkeiten macht das Yamaha DM5 Digitalmischpult zu einer leistungsfähigen Lösung für moderne Live-, Event-, Theater- und Installationsanwendungen.

Yamaha DM5 kaufen beim Klavierhaus Langer

Bei Klavierhaus Langer erhalten Sie professionelle Yamaha PA- und Digitalmischpultlösungen für Live-Musik, Veranstaltungen, Installationen und professionelle Audiotechnik. Gerne beraten wir Sie bei der Zusammenstellung eines vollständigen Systems aus Yamaha DM5, Dante Stageboxen, Lautsprechern, Endstufen und passendem Zubehör.

Wir unterstützen Sie bei der Auswahl der passenden Komponenten und bieten selbstverständlich auch Versand und Lieferung innerhalb Österreichs an.
