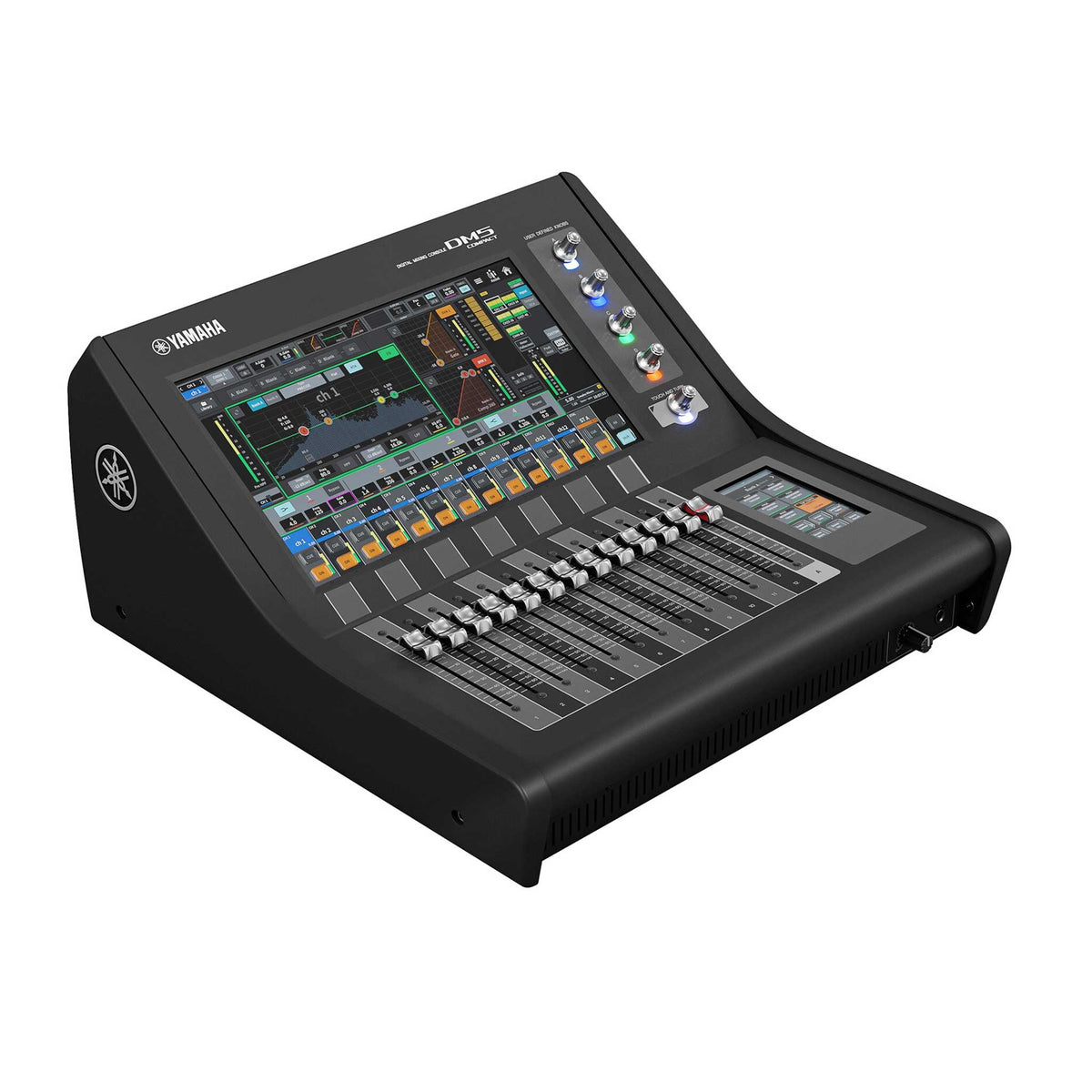

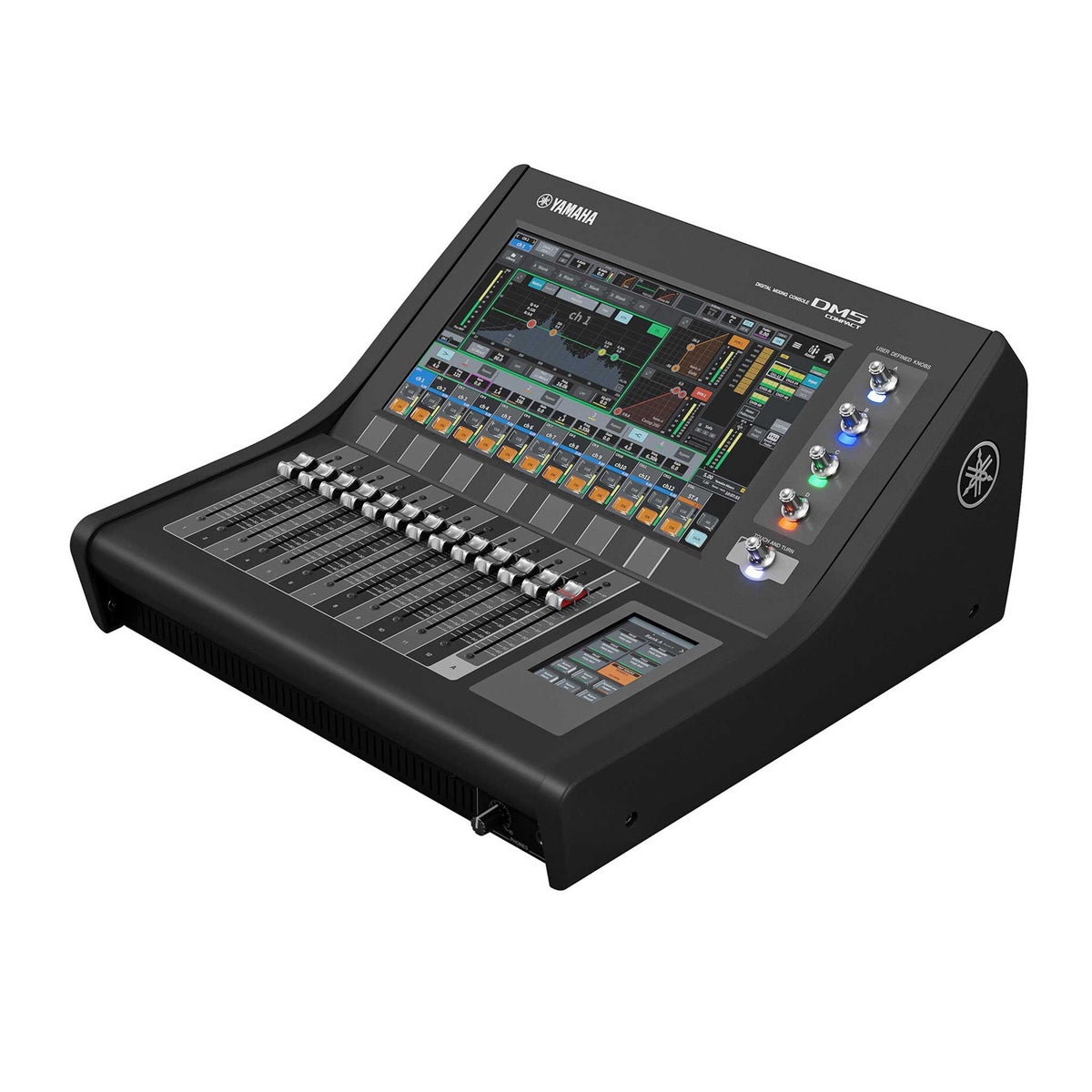

Yamaha DM5C Compact Digital Mischpult

Professionelles Digitalmischpult mit 48 Kanälen und Dante

Das Yamaha DM5 Compact ist ein professionelles Digitalmischpult für Live-Sound, Touring, Corporate Events, Theater, Kirchen, Broadcast und anspruchsvolle Festinstallationen. Trotz seiner außergewöhnlich kompakten Bauform verarbeitet das Mischpult bis zu 48 Mono-Eingangskanäle und bietet eine umfangreiche Ausstattung mit integriertem Dante 64 In / 64 Out, 16 analogen Eingängen, 16 analogen Ausgängen, 13 motorisierten Fadern und einem großen 13,3-Zoll-Multi-Touch-Display.

Das DM5 Compact übernimmt viele Bedienkonzepte und professionelle Funktionen der größeren Yamaha DM-Serie und kombiniert diese mit einer Gehäusebreite von lediglich 446 mm. Damit eignet sich das Mischpult ideal für Anwendungen, bei denen wenig Platz zur Verfügung steht oder ein leistungsfähiges Pult besonders einfach transportiert werden soll.

48 Eingangskanäle im kompakten Format

Das Yamaha DM5 Compact kann bis zu 48 Mono-Eingangskanäle gleichzeitig verarbeiten. Damit bietet das Pult ausreichend Reserven für Bands, Veranstaltungen, Theaterproduktionen, Konferenzen, Festinstallationen und umfangreiche digitale Audiosysteme.

Für die Signalverteilung stehen umfangreiche Bus-Strukturen zur Verfügung:

• 48 Mono-Eingangskanäle
• 24 Mix-Busse
• 12 Matrix-Busse
• 2 Stereo-Busse
• 12 DCAs

Dadurch können Monitorwege, In-Ear-Mischungen, PA-Zonen, Delay-Lines, Streaming-Signale und unterschiedliche Beschallungsbereiche flexibel organisiert werden.

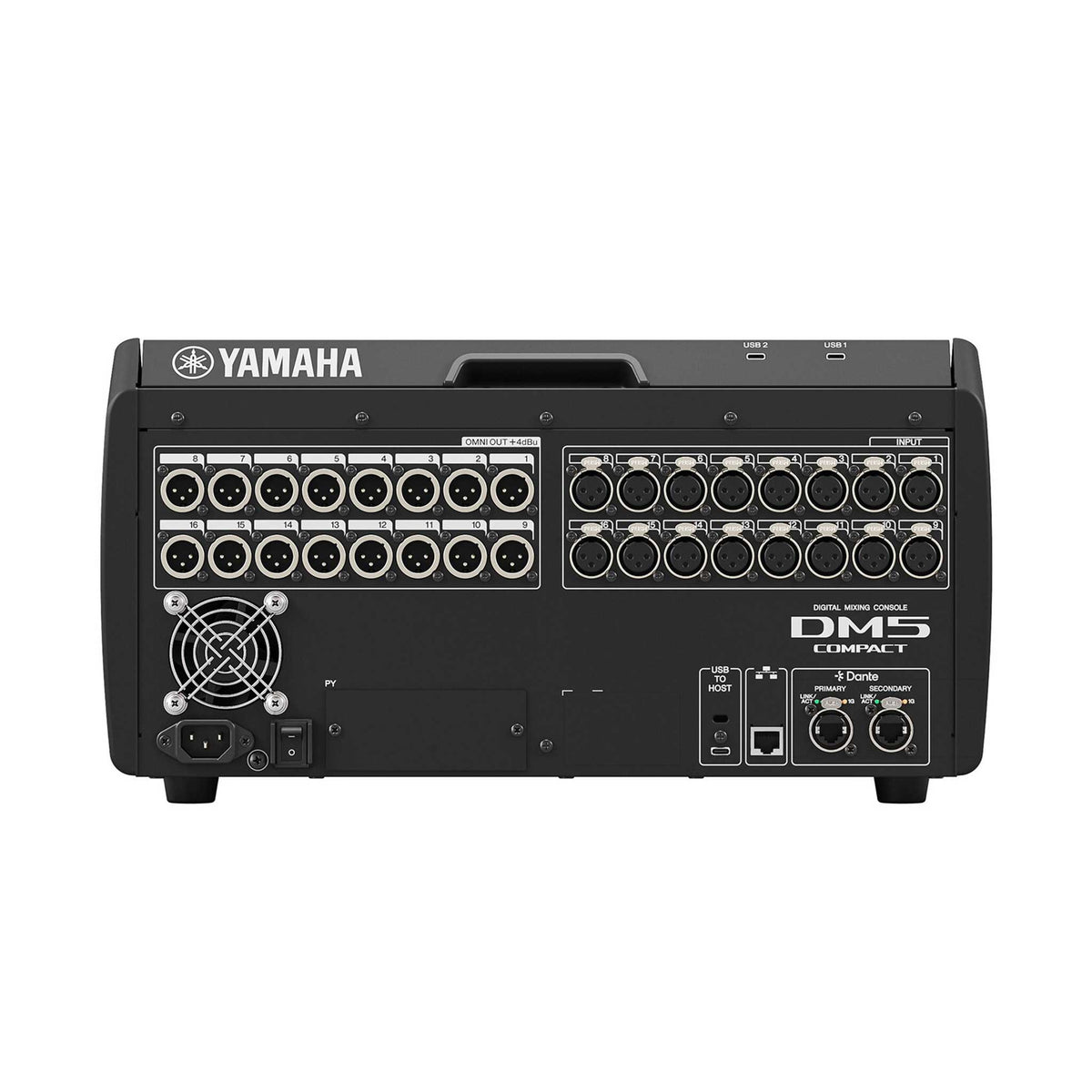

16 analoge Eingänge und 16 analoge Ausgänge

Direkt am Mischpult stehen 16 analoge Eingänge und 16 analoge Ausgänge zur Verfügung. Dadurch kann das Yamaha DM5 Compact auch ohne externe Stagebox für viele kleinere und mittelgroße Produktionen eingesetzt werden.

Wer mehr Ein- und Ausgänge benötigt, kann das System über Dante und kompatible Yamaha R-Serie I/O-Geräte flexibel erweitern.

Dante 64 x 64 bei 96 kHz

Das Yamaha DM5 Compact verfügt bereits ab Werk über ein leistungsfähiges Dante Audio-Netzwerk mit bis zu 64 Eingangs- und 64 Ausgangskanälen bei 96 kHz.

Damit können digitale Stageboxen, I/O-Racks, Verstärker, Prozessoren und weitere Dante-kompatible Geräte über ein Netzwerk miteinander verbunden werden. Gerade für professionelle Live-Systeme und Festinstallationen ermöglicht dies eine flexible und übersichtliche Signalverteilung mit deutlich reduziertem Verkabelungsaufwand.

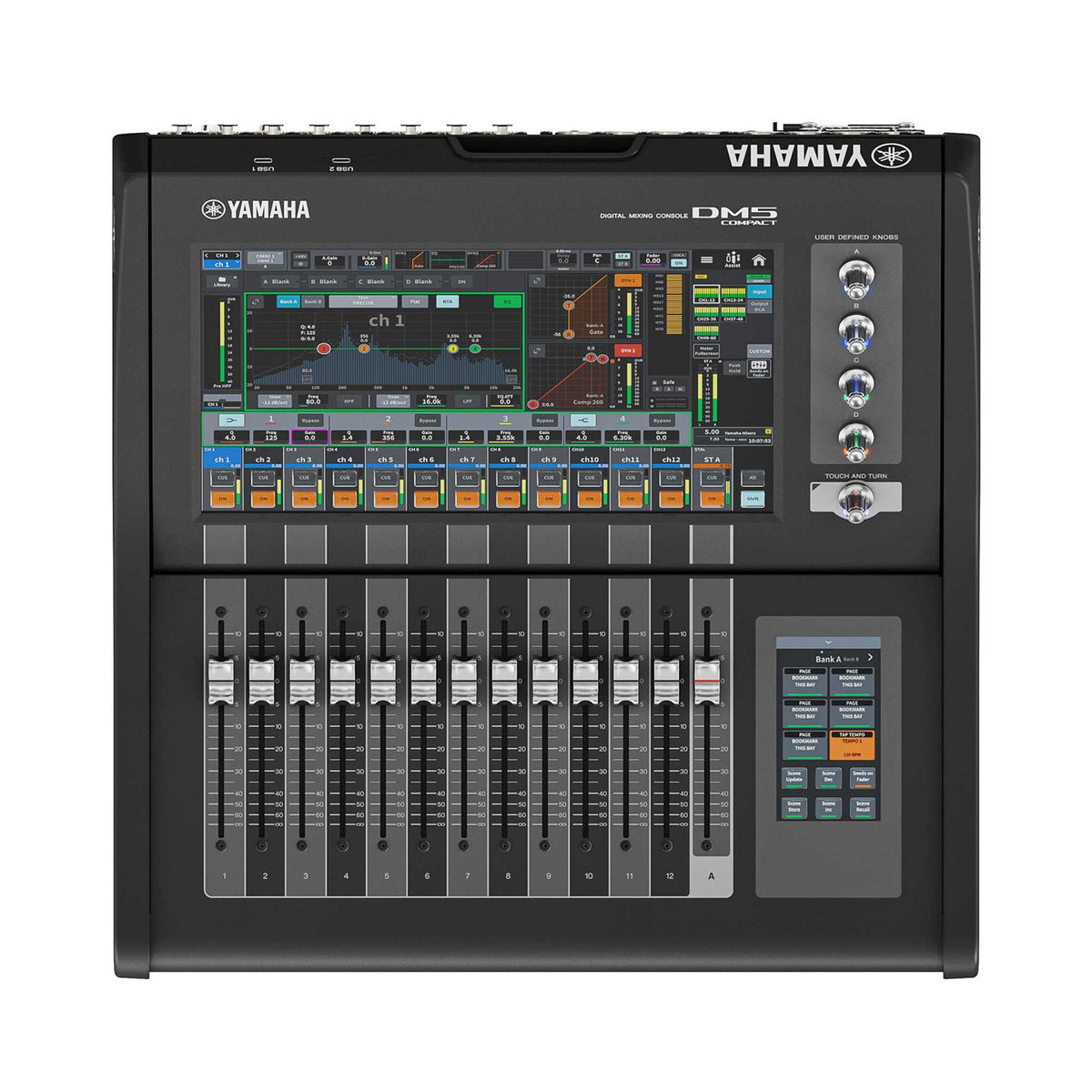

13 motorisierte Fader

Die Bedienoberfläche des DM5 Compact verfügt über 13 motorisierte Fader – zwölf Kanal-Fader sowie einen zusätzlichen Master-Fader.

Über verschiedene Fader-Layer kann schnell auf alle Eingangskanäle, Mix-Busse, Matrizen und weitere Funktionen zugegriffen werden. Dadurch bleibt das Mischpult trotz seiner hohen Kanalzahl außergewöhnlich kompakt.

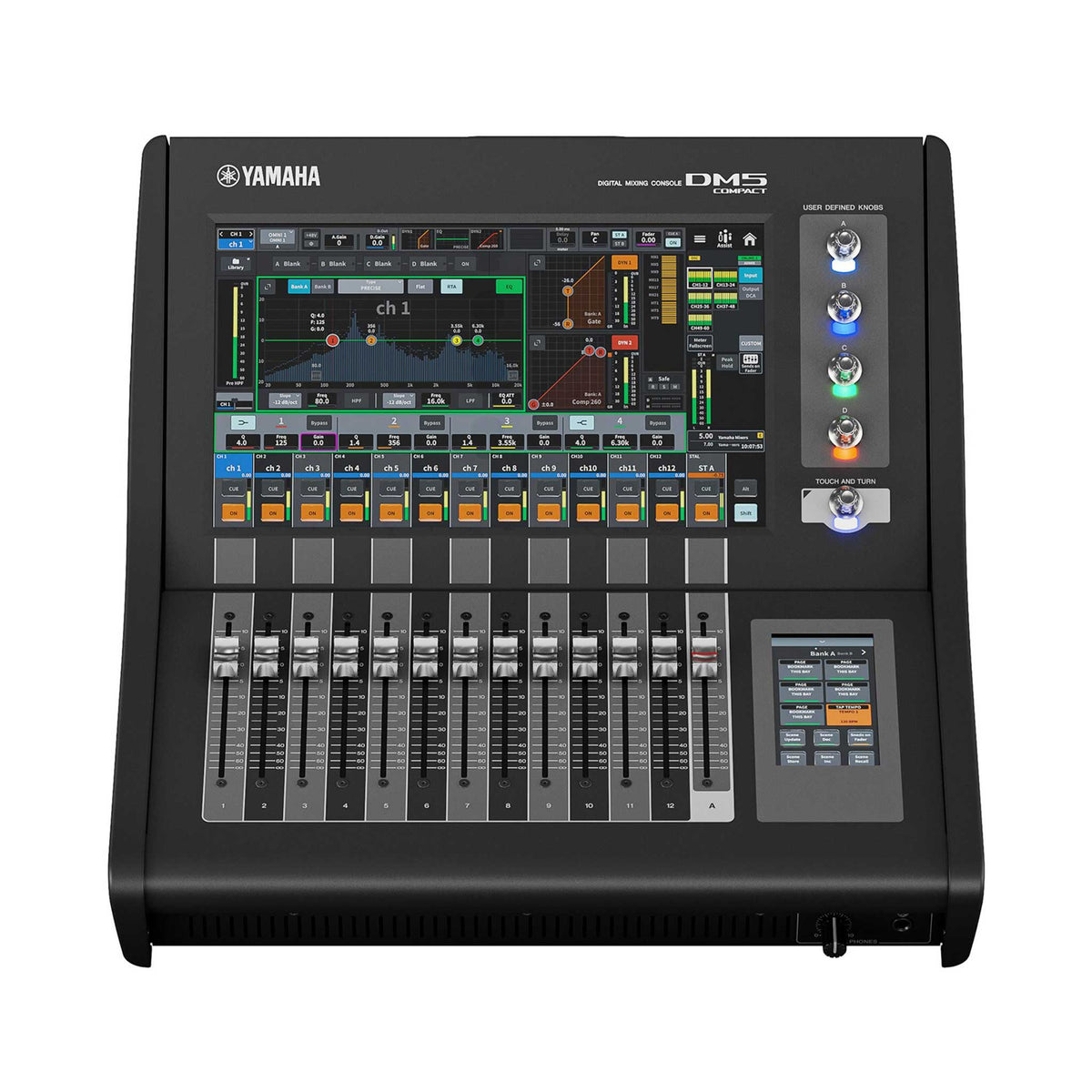

Großer 13,3-Zoll-Multi-Touchscreen

Im Mittelpunkt der Bedienung steht ein großer 13,3-Zoll-Multi-Touchscreen. Dieser ermöglicht eine übersichtliche Darstellung von Kanälen, EQs, Dynamics, Routing, Effekten und weiteren Mischpultfunktionen.

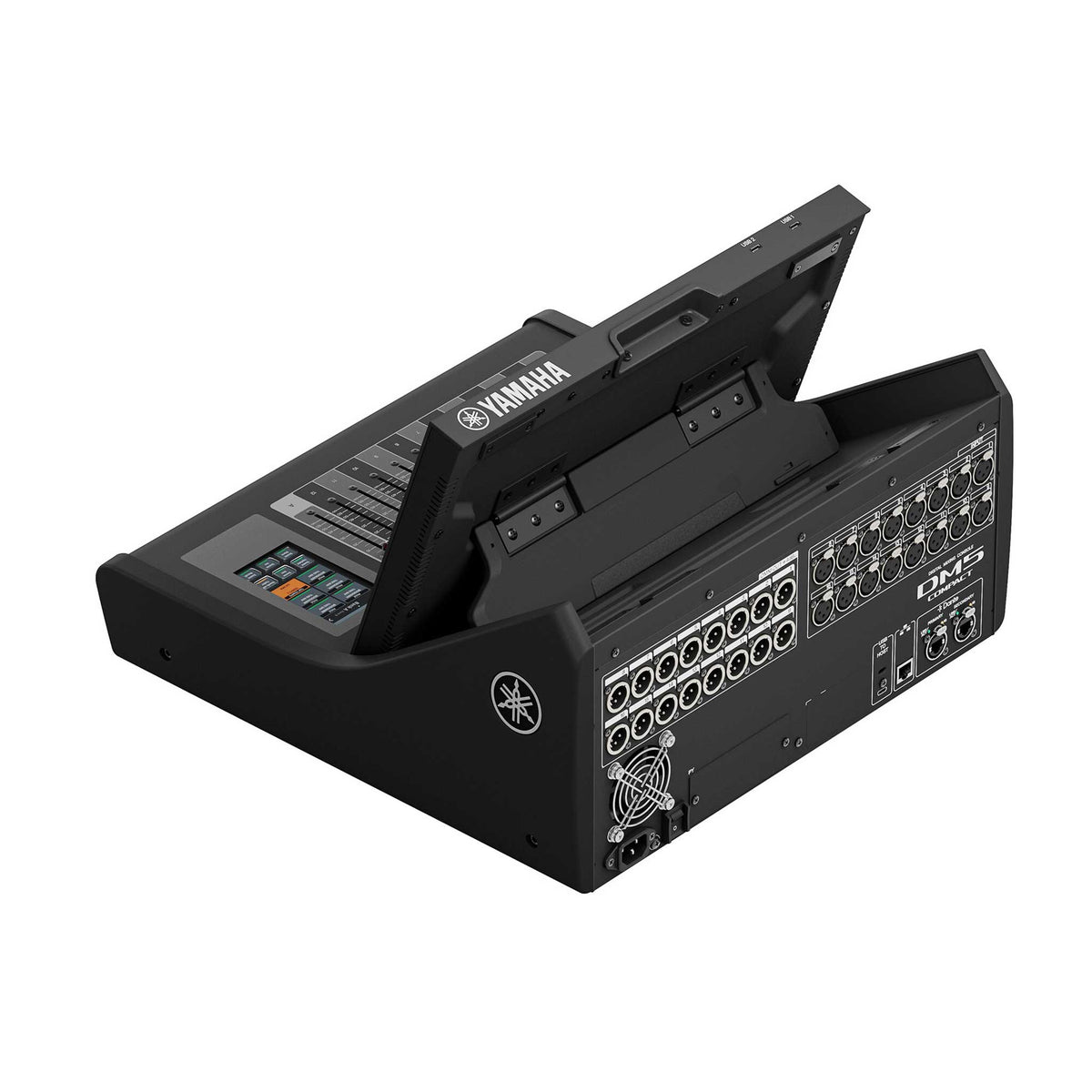

Der Bildschirm kann in vier unterschiedlichen Winkeln eingestellt werden. Dadurch lässt sich der Betrachtungswinkel optimal an sitzende oder stehende Bedienpositionen sowie unterschiedliche Lichtverhältnisse anpassen.

Zusätzliches 4,3-Zoll-Touchdisplay

Neben dem großen Hauptdisplay besitzt das Yamaha DM5 Compact ein zusätzliches 4,3-Zoll-Multi-Touchdisplay. Dieses ergänzt die Bedienoberfläche und kann für verschiedene frei definierbare und kontextabhängige Funktionen genutzt werden.

Dadurch können häufig benötigte Funktionen schnell erreichbar bleiben, während das große Hauptdisplay für Kanalbearbeitung und Übersicht verwendet wird.

Innovative Glass Keys mit dynamischer Beschriftung

Eine Besonderheit der Yamaha DM5-Serie sind die neu entwickelten Glass Keys. Sie verbinden die Flexibilität eines Displays mit dem fühlbaren Feedback physischer Tasten.

Die Beschriftung der Tasten kann sich abhängig von der aktuell verwendeten Funktion automatisch ändern. So kann beispielsweise bei aktiviertem Sends-on-Fader-Modus eine Taste passend zur jeweiligen Funktion neu beschriftet werden.

Dadurch bleibt die Benutzeroberfläche übersichtlich und stellt genau jene Funktionen bereit, die in der jeweiligen Arbeitssituation benötigt werden.

Selected Channel View und Overview

Das Yamaha DM5 Compact bietet zwei zentrale Darstellungsarten für unterschiedliche Arbeitsabläufe.

Im Selected Channel View werden die Einstellungen eines ausgewählten Kanals detailliert dargestellt. Signalfluss, EQ, Dynamics, Sends und weitere Parameter sind auf einen Blick erreichbar.

Die Overview-Ansicht bietet dagegen einen schnellen Überblick über mehrere Kanäle gleichzeitig und eignet sich besonders während einer laufenden Veranstaltung.

Dadurch kann der Toningenieur jederzeit zwischen detaillierter Kanalbearbeitung und einer schnellen Gesamtübersicht wechseln.

Vier EQ-Typen mit Realtime Analyzer

Für die Klangbearbeitung stehen pro Kanal vier unterschiedliche EQ-Typen zur Verfügung. Ein integrierter Realtime Analyzer – RTA stellt das Frequenzspektrum des Audiosignals grafisch dar und erleichtert die schnelle und präzise Einstellung des Equalizers.

Der flexible Signalfluss ermöglicht außerdem eine individuelle Anordnung verschiedener Processing-Stufen.

Umfangreiche Dynamics-Prozessoren

Das Yamaha DM5 Compact bietet zahlreiche professionelle Dynamikwerkzeuge für Live-, Installations- und Produktionsanwendungen.

Je nach Anwendung stehen unter anderem folgende Prozessoren zur Verfügung:

• Kompressor
• Gate
• Expander
• De-Esser
• Ducking
• FET Limiter
• Diode Bridge Compressor
• Comp 260
• Legacy Compressor

Damit können Sprache, Gesang, Instrumente und komplette Mischungen direkt im Pult professionell bearbeitet werden.

43 hochwertige interne Effekte

Das integrierte Multi-Effekt-System der DM5-Serie bietet insgesamt 43 hochwertige Effekt-Typen.

Dazu gehören unter anderem:

• 13 verschiedene Reverb-Typen
• 8 unterschiedliche Delay-Typen
• Modulationseffekte
• Saturation-Effekte
• Amp Simulator
• MBC3 Multiband Compressor

Hochwertige Yamaha Reverb-Algorithmen wie REV HD und REV R3 ermöglichen natürliche Raum- und Halleffekte für Vocals, Instrumente und komplette Produktionen.

Dugan Automixer für Konferenzen und Sprachbeschallung

Die Yamaha DM5-Serie verfügt über einen integrierten Dugan Automixer. Dieser eignet sich besonders für Konferenzen, Podiumsdiskussionen, Gottesdienste, Präsentationen und andere Anwendungen mit mehreren gleichzeitig verwendeten Mikrofonen.

Der Dugan Speech System Algorithmus verteilt die Verstärkung automatisch zwischen den aktiven Mikrofonen und hilft dabei, eine gleichmäßige Gesamtlautstärke zu erhalten und das Feedback-Risiko zu reduzieren.

Mit der optionalen DEK-DUGAN Lizenz kann die Dugan Automixer Funktion beim Yamaha DM5 Compact auf bis zu 48 Kanäle gleichzeitig erweitert werden.

Assist-Funktionen für einen schnelleren Workflow

Das Yamaha DM5 Compact bietet verschiedene intelligente Assist-Funktionen, welche wiederkehrende Aufgaben beim Setup und Mischen erleichtern können.

• HA Assist: schlägt geeignete Head-Amp-Pegel anhand des Eingangssignals vor.
• Naming Assist: unterstützt bei der Benennung von Kanälen und der Auswahl passender Icons.
• Comp Assist: schlägt geeignete Kompressorparameter abhängig von der Audioquelle vor.
• Fader Assist: unterstützt bei der Erstellung einer ausgewogenen Fader-Balance.

Der Toningenieur behält dabei jederzeit die Kontrolle und kann die vorgeschlagenen Einstellungen individuell anpassen.

PY-Slot für zukünftige Erweiterungen

Das Yamaha DM5 Compact verfügt über einen PY-Erweiterungsslot. Dadurch lässt sich das Mischpult abhängig von der jeweiligen Anwendung um zusätzliche Signalverarbeitung oder weitere digitale Schnittstellen erweitern.

Zu den verfügbaren beziehungsweise vorgesehenen Erweiterungen gehören beispielsweise:

• PY-DSP: zusätzliche DSP-Ressourcen für Premium-Rack-Plug-ins
• PY64-D: zusätzliche Dante-Schnittstelle mit 64 In / 64 Out
• PY64-MD: MADI-Schnittstelle mit bis zu 64 In / 64 Out
• PY8-AE: AES/EBU-Schnittstelle
• PY-MIDI-GPI: zusätzliche MIDI- und GPI-Anbindung

Premium Rack mit optionaler PY-DSP Karte

Mit der optionalen Yamaha PY-DSP Karte lässt sich das DM5 Compact um zusätzliche DSP-Ressourcen erweitern.

Die Karte stellt 32 zusätzliche Processing-Slots zur Verfügung und ermöglicht die Verwendung hochwertiger Premium-Rack-Plug-ins. Dazu gehören unter anderem Modelle professioneller Studio-Prozessoren wie der Rupert Neve Designs Portico EQ und Compressor.

Damit lässt sich das kompakte DM5 auch für besonders anspruchsvolle Live- und Produktionsanwendungen erweitern.

18 x 18 USB Audio Interface

Das Yamaha DM5 Compact besitzt ein integriertes 18 In / 18 Out USB Audio Interface. Damit können Mehrkanal-Audiosignale zwischen Mischpult und Computer übertragen werden.

Dies eröffnet zahlreiche Einsatzmöglichkeiten:

• Live Recording
• Virtual Soundcheck
• Streaming
• Broadcast
• Mehrspur-Wiedergabe
• Studio- und Content-Produktion

Bluetooth Audio für unkomplizierte Zuspielungen

Über Bluetooth Audio können Audiosignale unkompliziert von kompatiblen Smartphones, Tablets oder anderen Mobilgeräten zugespielt werden.

Damit lassen sich beispielsweise Pausenmusik, Referenztracks oder kurzfristige Audiozuspielungen ohne zusätzliche Kabelverbindung wiedergeben.

Broadcast Package für professionelle Rundfunkanwendungen

Für Broadcast-, Streaming- und Produktionsumgebungen lässt sich das Yamaha DM5 Compact mit dem optionalen Broadcast Package erweitern.

Dieses ergänzt spezielle Funktionen wie:

• Mix Minus
• Fader Cue Release
• Back Stop PFL
• Audio Follow Video
• Source Selection Mix Mode
• Meter Scale
• 5.1 Surround

Theatre Package für Musical und Theater

Für Theater-, Musical- und komplexe Bühnenproduktionen steht zusätzlich das optionale Theatre Package zur Verfügung.

Es erweitert das Mischpult unter anderem um:

• 4 Bank EQ/DYN
• Actor Library
• DCA Presets
• DCA Scene Grid
• MIDI Output Events bei Szenenwechseln
• Sound xR Image Control

Damit kann das DM5 Compact auch für anspruchsvolle Theaterproduktionen mit zahlreichen Darstellern und komplexen Szenenabläufen eingesetzt werden.

Extrem kompakt und transportfreundlich

Eine der größten Stärken des Yamaha DM5 Compact ist seine Bauform. Mit einer Breite von nur 446 mm benötigt das Mischpult außergewöhnlich wenig Platz.

Die Tiefe beträgt lediglich 441 mm. Dadurch bleibt der große 13,3-Zoll-Touchscreen jederzeit gut erreichbar und das Mischpult lässt sich problemlos auf kompakten FOH-Arbeitsplätzen installieren.

Mit einem Gewicht von nur rund 13,3 kg eignet sich das DM5 Compact außerdem hervorragend für mobile Beschallung, Touring, Verleihunternehmen und Techniker, die ihr Mischpult regelmäßig transportieren.

Yamaha DM5 oder DM5 Compact – was ist der Unterschied?

Das Yamaha DM5 Compact bietet viele zentrale Funktionen des größeren DM5 in einem deutlich kleineren Gehäuse.

Das größere Yamaha DM5 verarbeitet bis zu 60 Mono-Eingangskanäle und besitzt 32 analoge Eingänge, 16 analoge Ausgänge, 26 Fader sowie zwei 13,3-Zoll- und zwei 4,3-Zoll-Displays.

Das DM5 Compact verarbeitet dagegen bis zu 48 Mono-Eingangskanäle und bietet 16 analoge Eingänge, 16 analoge Ausgänge, 13 Fader sowie jeweils ein 13,3-Zoll- und ein 4,3-Zoll-Display.

Dante 64 x 64, die umfangreiche Bus-Struktur, der PY-Slot und viele zentrale Processing- und Workflow-Funktionen stehen bei beiden Modellen zur Verfügung.

Das DM5 Compact ist daher besonders interessant, wenn höchste Mobilität und geringer Platzbedarf wichtiger sind als zusätzliche lokale Eingänge und eine zweite Fader-Bank.

Die wichtigsten Eigenschaften des Yamaha DM5 Compact

• Professionelles Yamaha Digitalmischpult
• 48 Mono-Eingangskanäle
• 24 Mix-Busse
• 12 Matrix-Busse
• 2 Stereo-Busse
• 12 DCAs
• 16 analoge Eingänge
• 16 analoge Ausgänge
• Dante 64 In / 64 Out
• Dante bis 96 kHz
• 13 motorisierte Fader – 12 + 1
• 13,3 Zoll Multi-Touch-Hauptdisplay
• 4,3 Zoll Multi-Touch-Zusatzdisplay
• Innovative Glass Keys
• Dynamische Beschriftung der Glass Keys
• Display in vier Winkeln einstellbar
• Selected Channel View
• Overview-Ansicht
• Vier EQ-Typen
• Realtime Analyzer
• Flexible Signalfluss-Konfiguration
• 43 integrierte Effekt-Typen
• 13 Reverb-Typen
• 8 Delay-Typen
• Dugan Automixer
• Optional auf bis zu 48 Dugan-Kanäle erweiterbar
• HA Assist
• Naming Assist
• Comp Assist
• Fader Assist
• PY-Erweiterungsslot
• Optionales PY-DSP für Premium-Rack-Plug-ins
• 18 In / 18 Out USB Audio Interface
• Bluetooth Audio
• Optionales Broadcast Package
• Optionales Theatre Package
• Kompaktes Gehäuse mit nur 446 mm Breite
• Nur ca. 13,3 kg Gewicht

Technische Daten Yamaha DM5 Compact

• Modell: Yamaha DM5 Compact
• Produkttyp: Professionelles Digitalmischpult
• Eingangskanäle: 48 Mono
• Mix-Busse: 24
• Matrix-Busse: 12
• Stereo-Busse: 2
• DCAs: 12
• Analoge Eingänge: 16
• Analoge Ausgänge: 16
• Dante: 64 In / 64 Out
• Dante Samplingrate: bis 96 kHz
• Fader: 13 motorisiert – 12 + 1
• Hauptdisplay: 1 × 13,3 Zoll Multi-Touch
• Zusatzdisplay: 1 × 4,3 Zoll Multi-Touch
• PY Slot: 1
• USB Audio Interface: 18 In / 18 Out
• Bluetooth Audio: Ja
• Leistungsaufnahme: ca. 130 W

Für wen eignet sich das Yamaha DM5 Compact?

Das Yamaha DM5 Compact eignet sich hervorragend für professionelle Toningenieure, Veranstaltungstechniker, PA-Verleiher, Bands, Theater, Kirchen, Konferenzzentren, Broadcast-Anwendungen und Festinstallationen.

Besonders interessant ist das Mischpult überall dort, wo eine hohe Kanalzahl und professionelles Dante-Networking benötigt werden, gleichzeitig jedoch wenig Platz zur Verfügung steht.

Durch das geringe Gewicht und die kompakte Gehäusebreite eignet sich das DM5 Compact außerdem hervorragend als hochwertiges Touring- und mobiles FOH-Mischpult.
