Yamaha DM7 Digitalmischpult

Professionelles Digitalmischpult mit 120 Eingangskanälen und Dante

Das Yamaha DM7 ist ein leistungsstarkes professionelles Digitalmischpult für Live-Sound, Touring, Theater, Musical, Broadcast, Corporate Events und anspruchsvolle Festinstallationen. Mit 120 Mono-Eingangskanälen, 48 Mix-Bussen, 12 Matrizen, integriertem Dante 144 In / 144 Out und umfangreicher interner Signalverarbeitung bietet das DM7 genügend Kapazität auch für große und komplexe Produktionen.

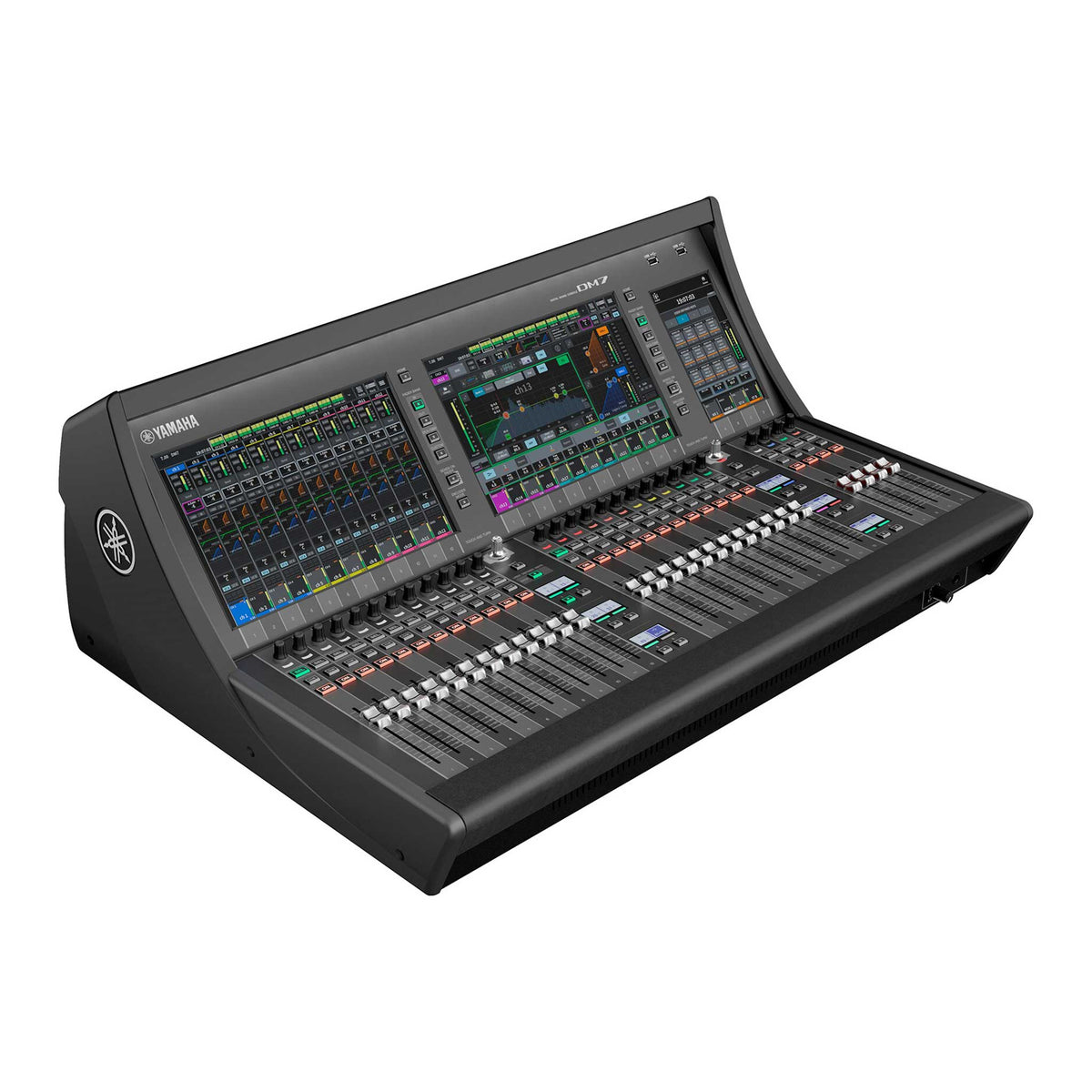

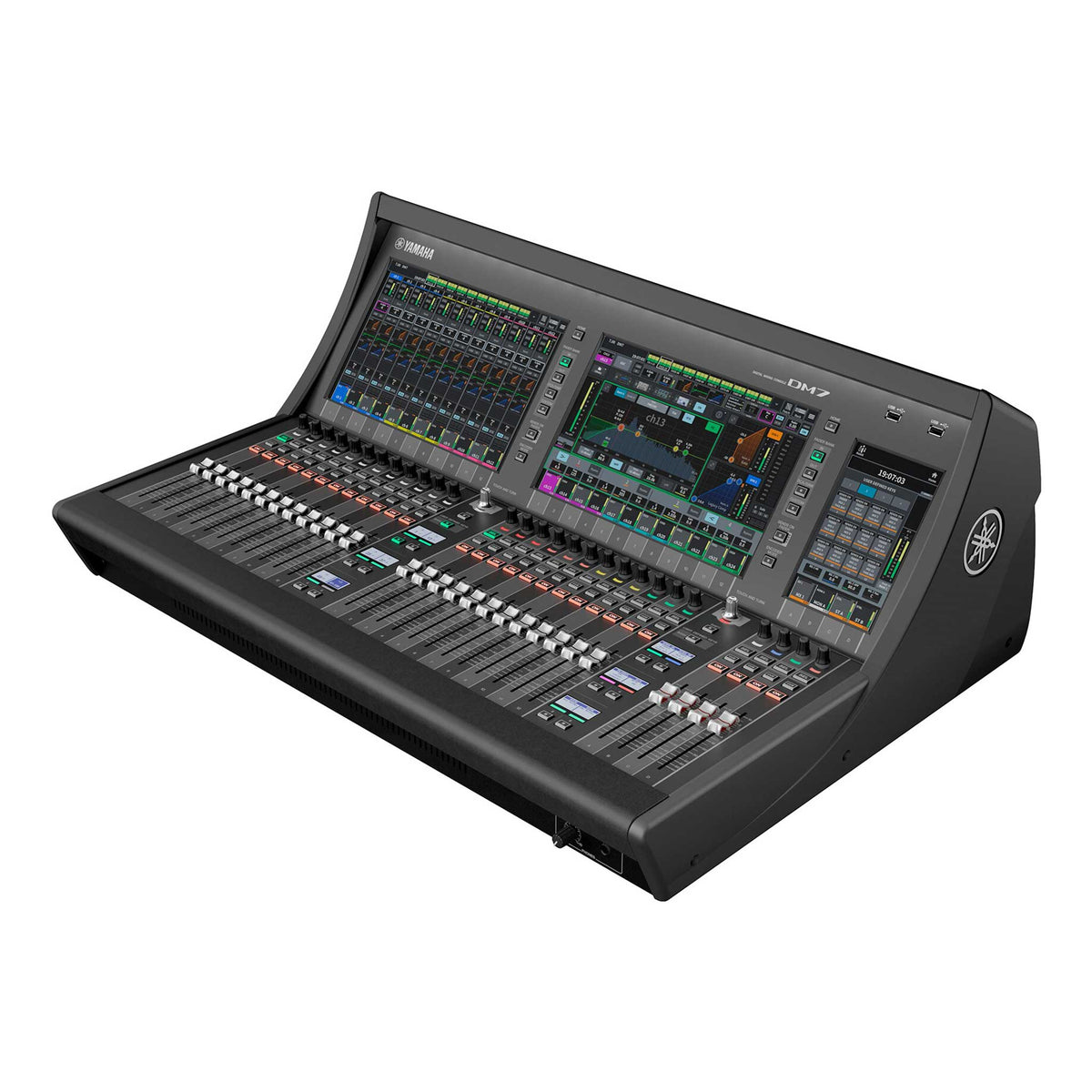

Die großzügige Bedienoberfläche mit 28 motorisierten Fadern, zwei 12,1-Zoll-Multi-Touchscreens und einem zusätzlichen 7-Zoll-Touchscreen ermöglicht einen schnellen und übersichtlichen Workflow. Gleichzeitig sorgen 32 lokale analoge Eingänge, 16 analoge Ausgänge, AES/EBU, ein PY-Erweiterungsslot und eine bereits integrierte redundante Stromversorgung für professionelle Anschluss- und Betriebssicherheit.

120 Mono-Eingangskanäle für große Produktionen

Das Yamaha DM7 verarbeitet bis zu 120 Mono-Eingangskanäle und bietet damit eine enorme Mischkapazität für umfangreiche Live-, Theater- und Broadcast-Produktionen.

Zur Signalverteilung stehen unter anderem zur Verfügung:

• 120 Mono-Eingangskanäle
• 48 Mix-Busse
• 12 Matrix-Busse
• 2 Stereo-Busse
• Mono-Bus
• 2 Cue-Busse
• umfangreiche DCA- und Mute-Gruppen

Damit können umfangreiche In-Ear- und Monitor-Mischungen, unterschiedliche PA-Zonen, Delay-Lines, Broadcast-Feeds und zahlreiche weitere Ausgangssignale gleichzeitig verwaltet werden.

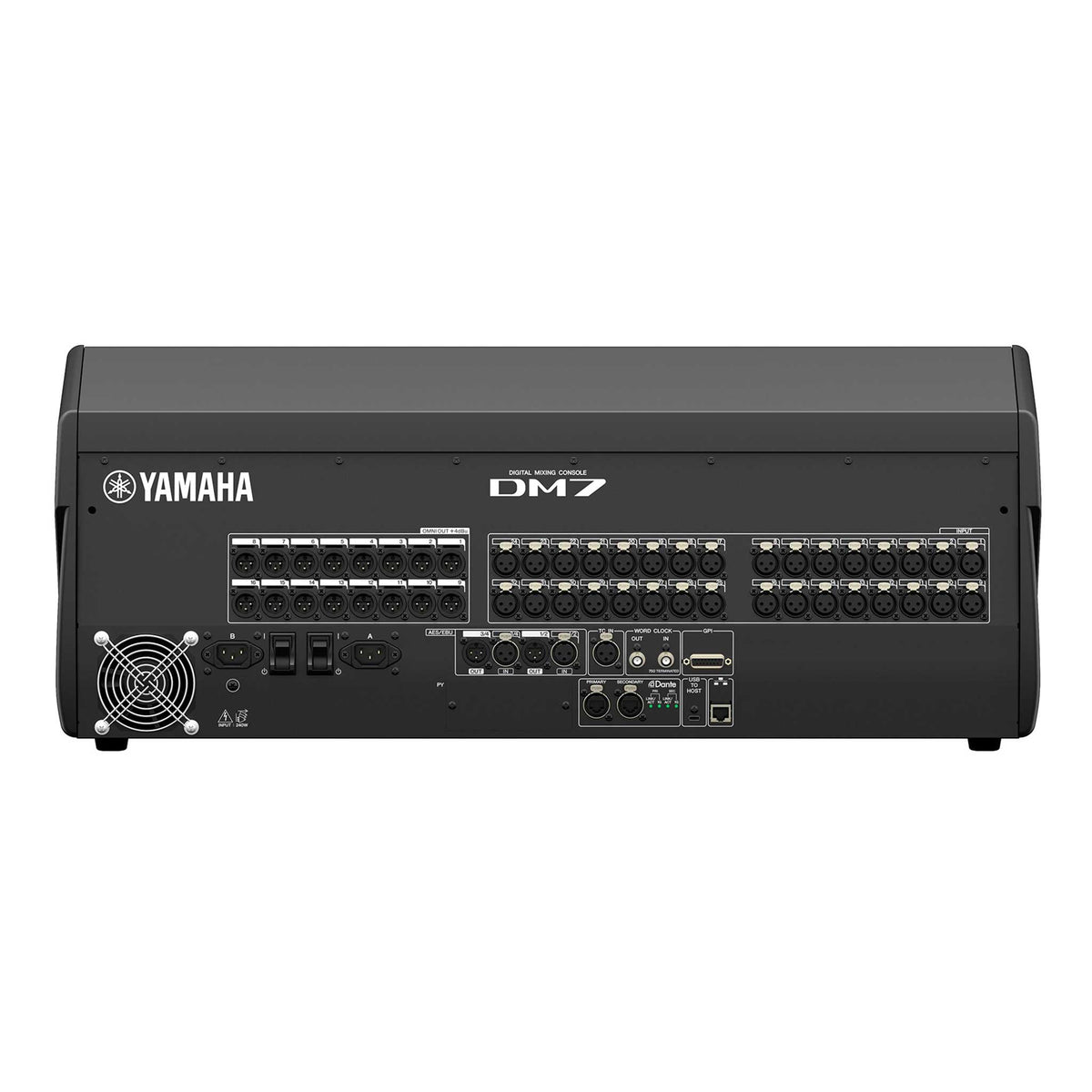

32 analoge Eingänge direkt am Mischpult

Direkt am Yamaha DM7 stehen 32 analoge Eingänge zur Verfügung. Dadurch können zahlreiche Mikrofone, Funkstrecken, DI-Boxen und andere Quellen direkt mit dem Mischpult verbunden werden.

Zusätzlich bietet das Pult 16 analoge Ausgänge für Lautsprecher, Monitorwege, In-Ear-Systeme, Endstufen und weitere Audiogeräte.

Für noch größere Systeme kann die I/O-Kapazität komfortabel über Dante erweitert werden.

Dante 144 x 144 – professionelles Audio-Netzwerk

Das Yamaha DM7 verfügt serienmäßig über eine leistungsfähige Dante-Schnittstelle mit 144 Eingangs- und 144 Ausgangskanälen.

Damit können Stageboxen, I/O-Racks, Endstufen, Signalprozessoren und weitere Dante-kompatible Geräte über ein Standard-Ethernet-Netzwerk miteinander verbunden werden.

Die Integration in ein Dante-Netzwerk reduziert den Verkabelungsaufwand erheblich und ermöglicht flexible Signalwege über große Entfernungen.

Dante Primary und Secondary für redundante Netzwerke

Für professionelle Produktionen bietet das DM7 separate Dante PRIMARY und SECONDARY Anschlüsse.

Dadurch können redundante Netzwerkstrukturen aufgebaut werden. Fällt eine Netzwerkverbindung aus, kann die zweite Verbindung weiterhin für die Audioübertragung zur Verfügung stehen.

Gerade bei Konzerten, Theaterproduktionen, Broadcast und wichtigen Corporate Events ist diese zusätzliche Betriebssicherheit besonders wertvoll.

Ideal mit Yamaha R-Series und RUio I/O-Racks

Das DM7 lässt sich hervorragend mit professionellen Yamaha Dante Stageboxen und I/O-Racks kombinieren.

Dazu gehören beispielsweise:

• Yamaha R-Series I/O-Racks
• Yamaha RUio1608SB-D
• Yamaha RUio0804-D
• Yamaha RUio16FLX-D
• weitere Dante-kompatible I/O-Systeme

Dadurch kann die Anzahl der Ein- und Ausgänge flexibel an die Anforderungen der jeweiligen Produktion angepasst werden.

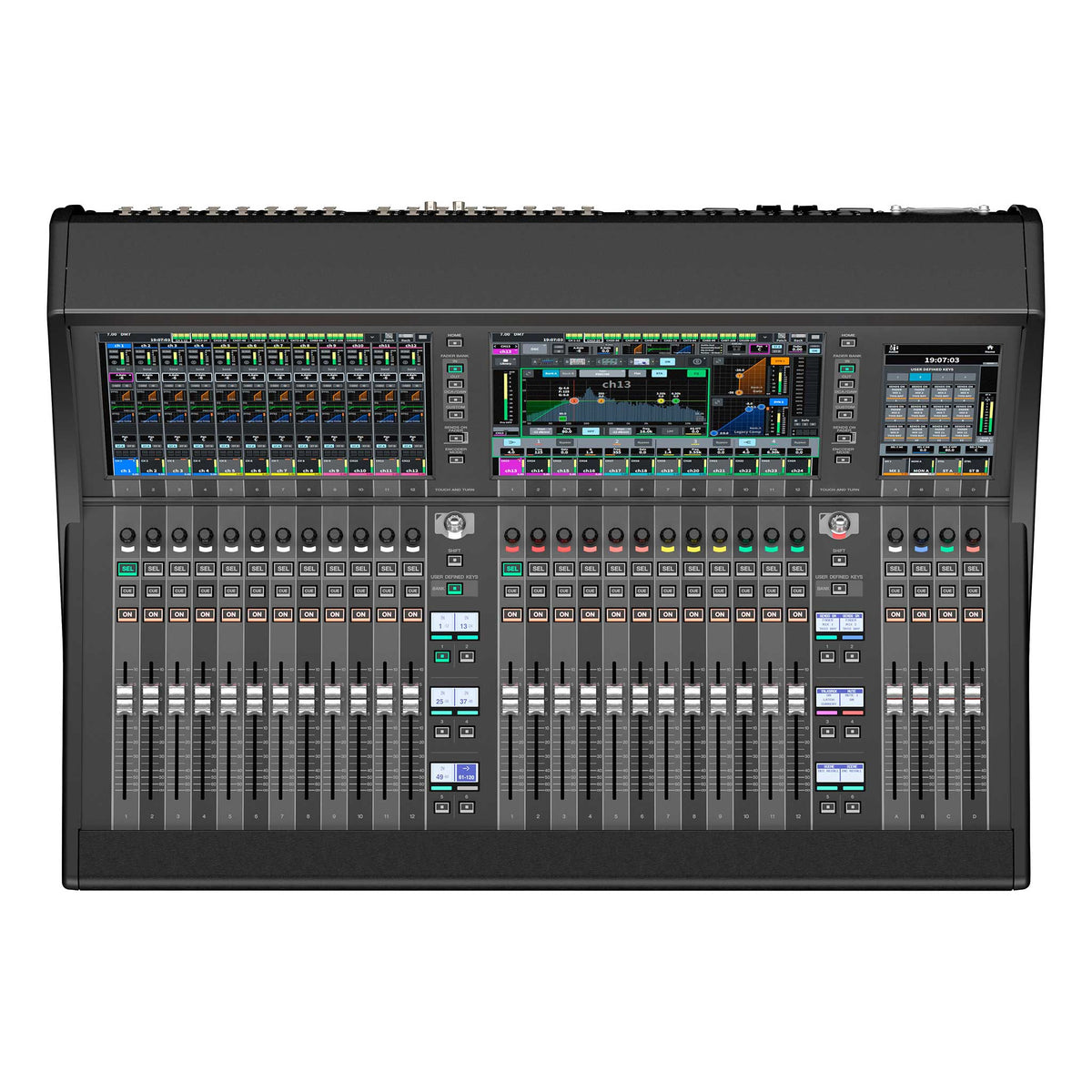

28 motorisierte Fader

Das Yamaha DM7 besitzt insgesamt 28 berührungsempfindliche Motorfader. Die Oberfläche ist in zwei große Kanalbereiche mit jeweils zwölf Fadern sowie vier zusätzliche Fader im Master-Bereich aufgeteilt.

Über unterschiedliche Fader-Layer können Eingangskanäle, Mix-Busse, Matrizen, DCAs und weitere Funktionen direkt aufgerufen werden.

Die große Fader-Oberfläche ermöglicht es, deutlich mehr Kanäle gleichzeitig physisch zu kontrollieren als bei kompakteren Mischpulten.

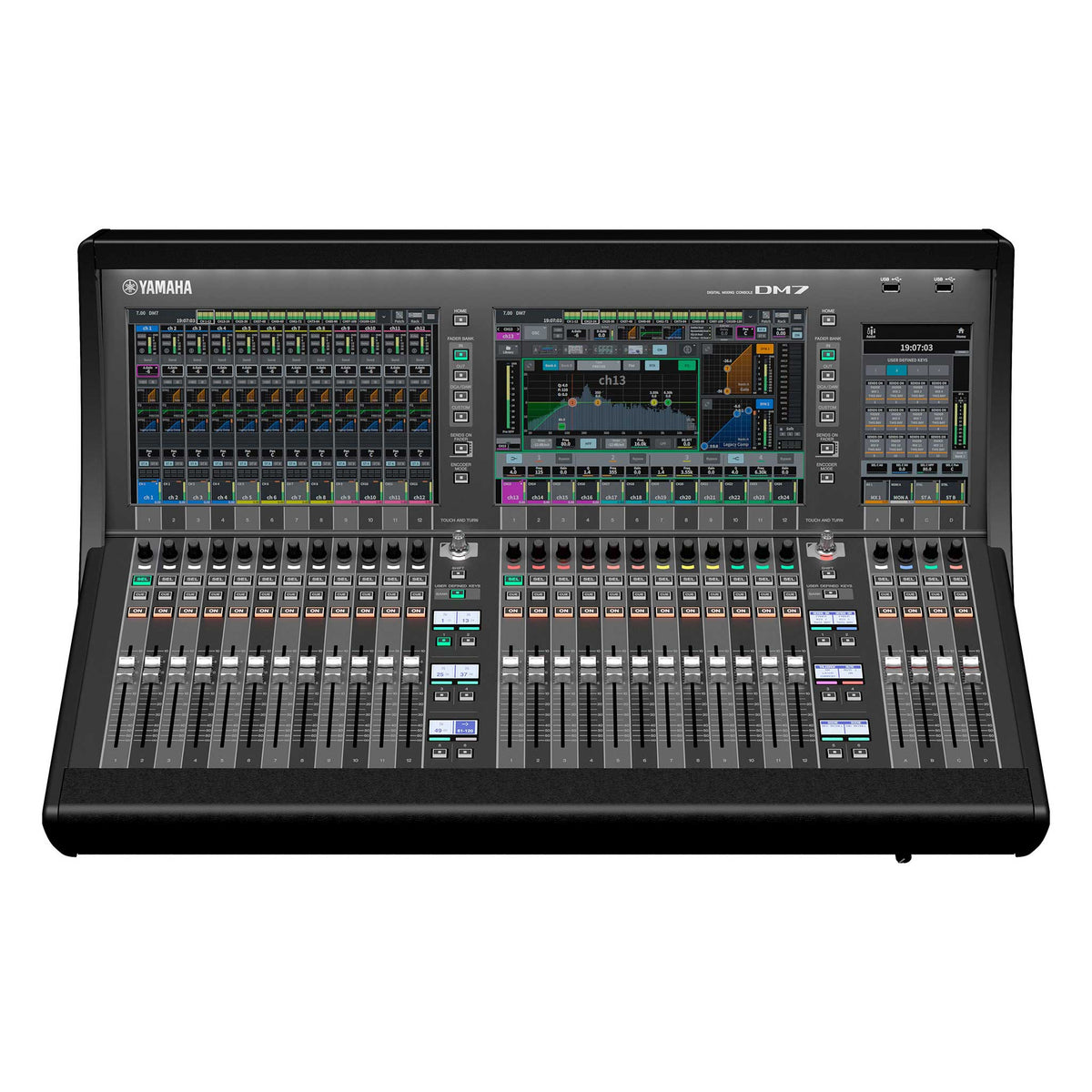

Zwei 12,1-Zoll-Multi-Touchscreens

Im Mittelpunkt der Bedienoberfläche stehen zwei große 12,1-Zoll-Multi-Touchscreens. Dadurch können unterschiedliche Kanalgruppen und Bearbeitungsbereiche gleichzeitig dargestellt werden.

EQ, Dynamics, Routing, Sends, Effekte, Kanalübersichten und weitere Parameter sind übersichtlich erreichbar.

Die Kombination aus Touchscreen-Bedienung, physischen Encodern und Motorfadern ermöglicht einen schnellen professionellen Workflow auch bei komplexen Produktionen.

Zusätzlicher 7-Zoll-Touchscreen

Ergänzt werden die beiden großen Displays durch einen zusätzlichen 7-Zoll-Multi-Touchscreen.

Dieser stellt weitere Bedien- und Monitoring-Funktionen bereit und ermöglicht es, wichtige Informationen gleichzeitig sichtbar zu halten, ohne ständig zwischen verschiedenen Ansichten wechseln zu müssen.

Selected Channel View und Overview

Das Yamaha DM7 bietet unterschiedliche Ansichten für verschiedene Arbeitsweisen.

Im Selected Channel View werden die wichtigsten Parameter eines ausgewählten Kanals übersichtlich dargestellt. Dazu gehören unter anderem Gain, Filter, Equalizer, Dynamics und Sends.

Die Overview-Darstellung ermöglicht dagegen einen schnellen Überblick über mehrere Kanäle gleichzeitig und eignet sich besonders für klassische Live-Mischpult-Workflows.

Professionelle Kanalbearbeitung

Jeder Eingangskanal bietet umfangreiche Möglichkeiten zur Signalbearbeitung. Hochwertige Equalizer, Filter und Dynamikprozessoren ermöglichen eine präzise Anpassung unterschiedlichster Audioquellen.

Zu den verfügbaren Dynamics-Typen gehören unter anderem:

• Legacy Compressor
• Comp260
• FET Limiter
• Diode Bridge Compressor
• Gate
• Expander
• De-Esser
• Ducking

Dadurch können Gesang, Instrumente, Sprache und komplette Mix-Gruppen direkt im Mischpult professionell bearbeitet werden.

Premium Rack mit hochwertigen Studio-Prozessoren

Eine besondere Stärke des Yamaha DM7 ist das integrierte Premium Rack. Dafür stehen insgesamt 64 DSP-Ressourcen zur Verfügung.

Das Premium Rack bietet zahlreiche hochwertige Signalprozessoren, darunter Modelle klassischer Studio-Hardware und professionelle Yamaha Processing-Algorithmen.

Dazu gehören unter anderem:

• Rupert Neve Designs Portico 5033 EQ
• Rupert Neve Designs Portico 5043 Compressor
• Portico 5045 Primary Source Enhancer
• U76 Compressor
• Opt-2A Compressor
• Comp276
• Buss Comp 369
• MBC4 Multiband Compressor
• Dynamic EQ
• Dynamic EQ4
• EQ-1A
• Equalizer601
• REV-X
• OpenDeck
• Analog Delay
• Vintage Phaser
• HQ Pitch

Damit können viele Aufgaben direkt im Mischpult erledigt werden, für die früher zusätzliche externe Studio- oder Effektgeräte notwendig waren.

43 integrierte Effekttypen

Zusätzlich zum Premium Rack besitzt das DM7 ein umfangreiches Effect Rack mit 16 DSP-Ressourcen und insgesamt 43 verschiedenen Effekttypen.

Reverbs, Delays, Modulationseffekte und weitere professionelle Audioeffekte können flexibel für Vocals, Instrumente, Gruppen oder komplette Mischungen eingesetzt werden.

Separates EQ Rack

Das zusätzliche EQ Rack stellt 32 DSP-Ressourcen speziell für umfangreiche Equalizer-Anwendungen bereit.

Unter anderem stehen zur Verfügung:

• 31-Band Graphic EQ
• Flex15 Graphic EQ
• 8-Band parametrischer EQ

Damit können Monitorwege, PA-Systeme, Delay-Lines und unterschiedliche Beschallungszonen direkt im Mischpult präzise angepasst werden.

Dan Dugan Automixer

Für Anwendungen mit vielen gleichzeitig verwendeten Sprachmikrofonen bietet das Yamaha DM7 einen integrierten Dan Dugan Automixer.

Der Automixer verteilt die Verstärkung automatisch zwischen den aktiven Mikrofonen und eignet sich hervorragend für:

• Konferenzen
