Yamaha DM7 Control

Professionelle Controller-Erweiterung für DM7 und DM7 Compact

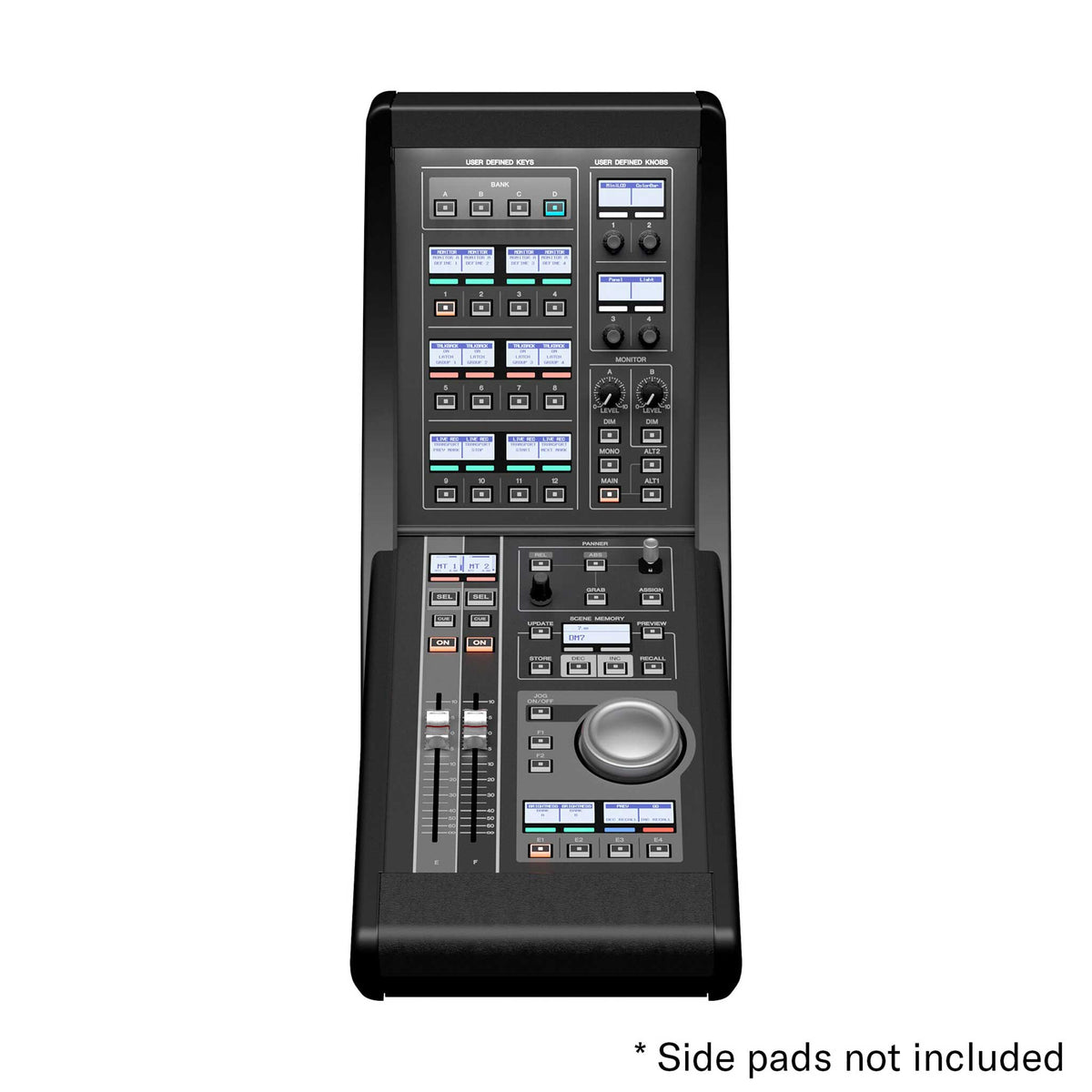

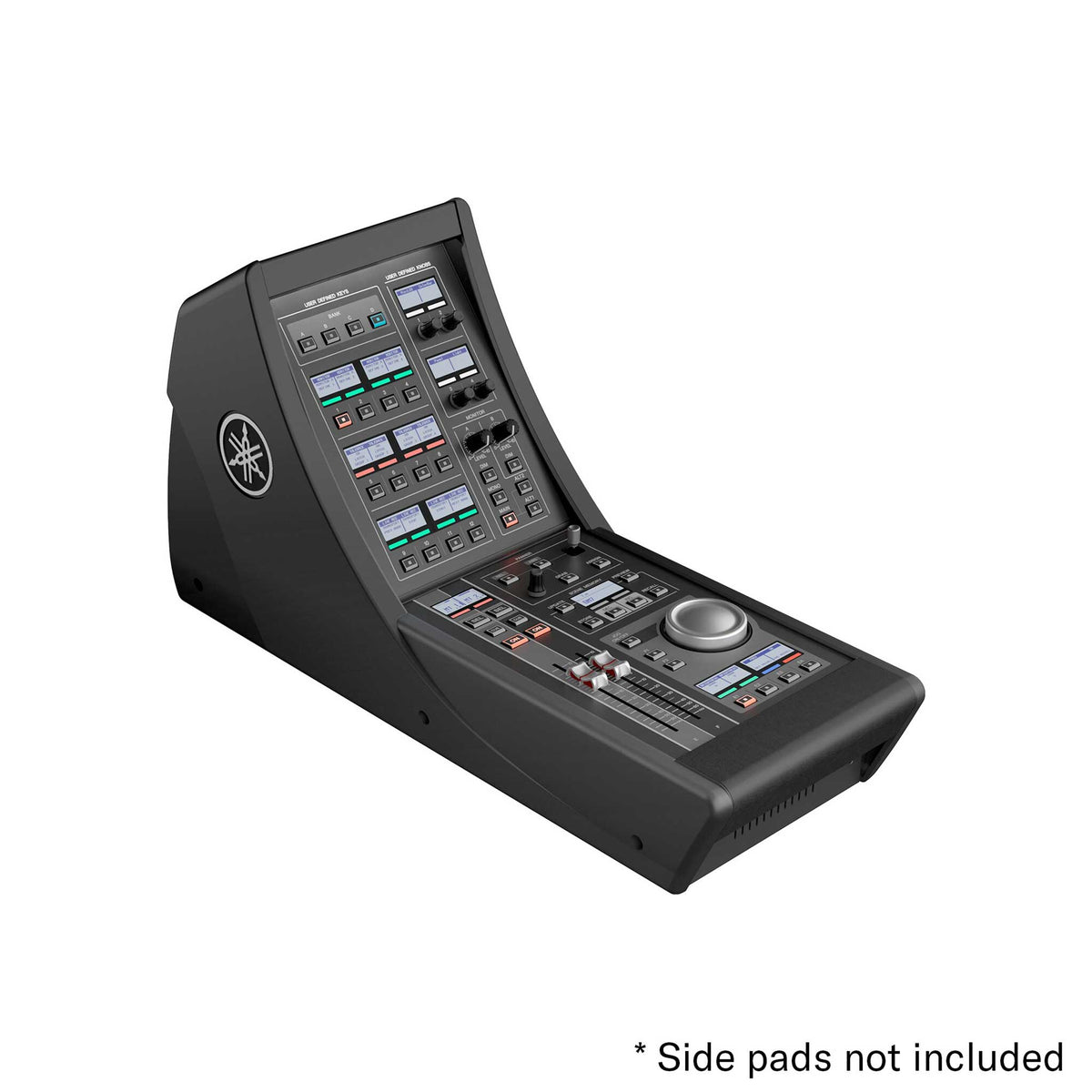

Der Yamaha DM7 Control – CTL-DM7 ist eine speziell entwickelte Hardware-Erweiterung für die professionellen Digitalmischpulte Yamaha DM7 und DM7 Compact. Er ergänzt die Bedienoberfläche um zusätzliche physische Bedienelemente und ermöglicht dadurch einen noch schnelleren Workflow bei Live-Sound, Theater, Musical, Broadcast und komplexen professionellen Produktionen.

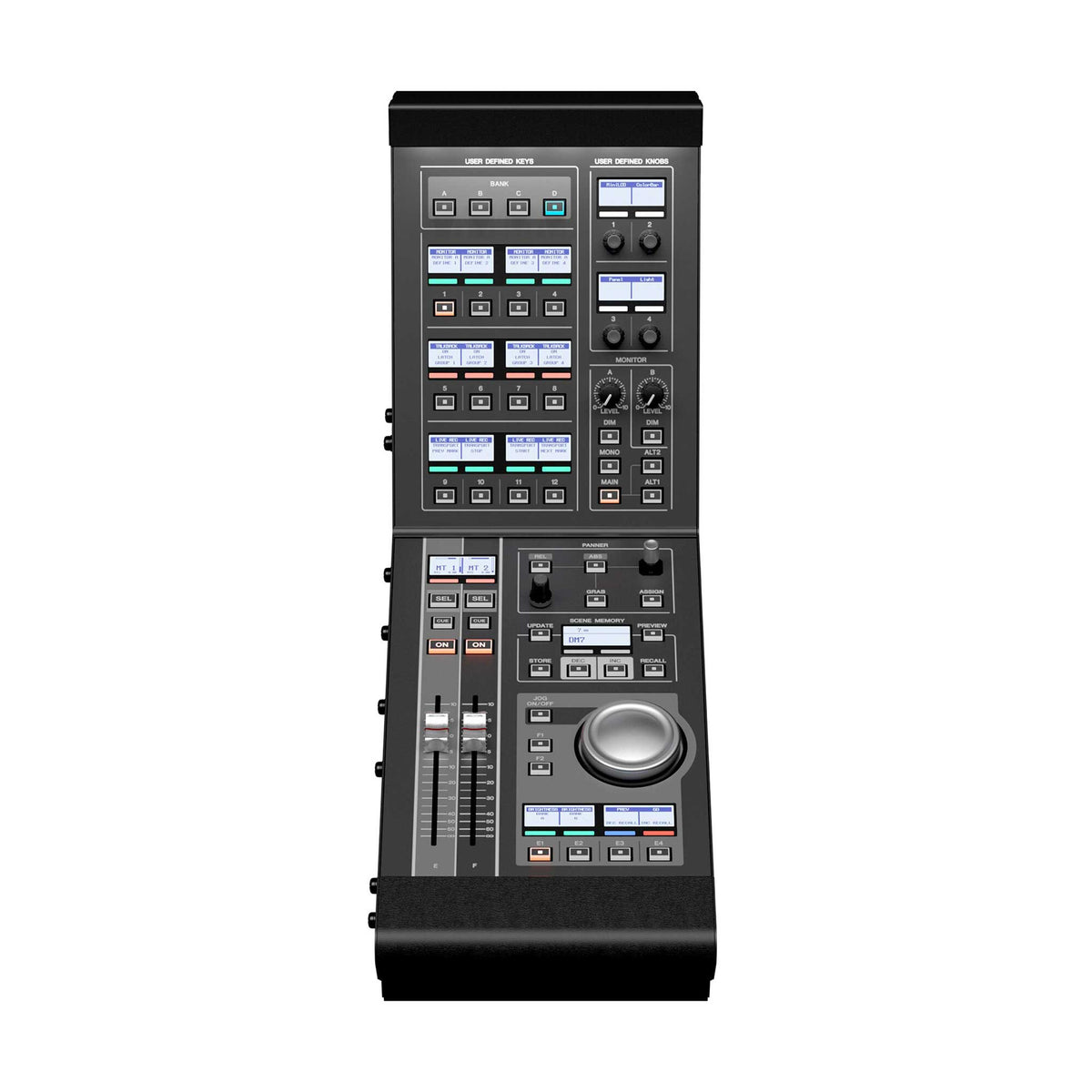

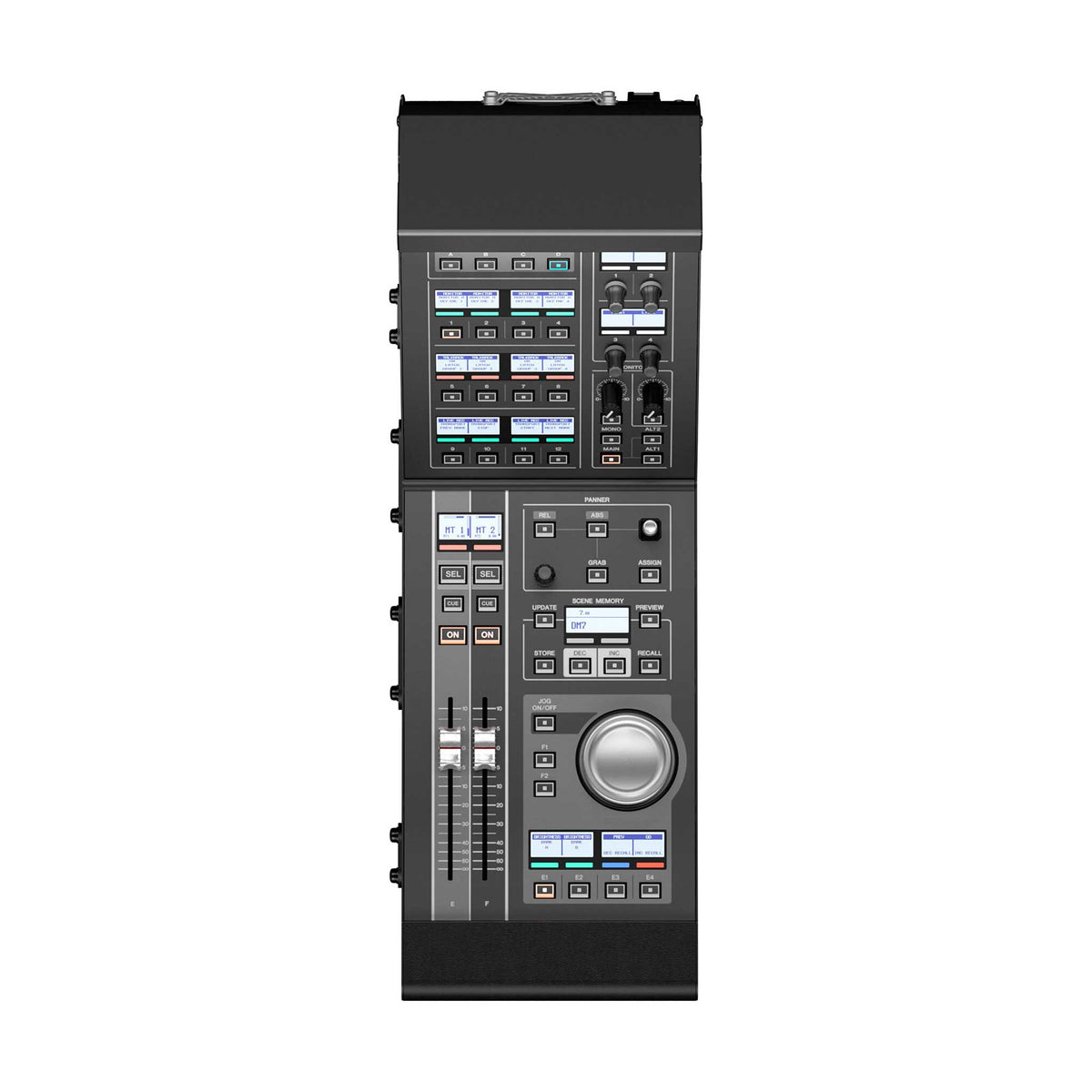

Mit 2 zusätzlichen Motorfadern, 16 User Defined Keys, 4 frei belegbaren Drehreglern, umfangreichen Scene-Memory-Tasten, Monitor Control, Panner-Joystick und Jog Wheel stehen wichtige Funktionen jederzeit direkt zur Verfügung, ohne dafür erst Bildschirmseiten oder Menüs aufrufen zu müssen.

In Kombination mit einem DM7 entsteht das Yamaha DM7-EX System. Zusammen mit einem DM7 Compact wird der Controller zur Grundlage des DM7-EX Compact. Besonders für Theater- und Broadcast-Anwendungen bietet diese Erweiterung einen deutlich erweiterten Hardware-Workflow.

Mehr direkte Bedienmöglichkeiten für das Yamaha DM7

Das Yamaha DM7 und DM7 Compact bieten bereits umfangreiche Touchscreen- und Hardware-Steuerung. Bei besonders komplexen Produktionen ist es jedoch von Vorteil, bestimmte Funktionen dauerhaft als physische Bedienelemente verfügbar zu haben.

Genau dafür wurde der DM7 Control entwickelt. Häufig benötigte Funktionen können direkt auf die zusätzlichen Tasten, Drehregler und Fader gelegt werden und bleiben dadurch unabhängig von der gerade geöffneten Bildschirmansicht unmittelbar erreichbar.

2 zusätzliche Motorfader

Der Yamaha DM7 Control besitzt 2 motorisierte Fader. Diese können für unterschiedliche Funktionen und Arbeitsabläufe eingesetzt werden.

Besonders bei Broadcast-, Theater- oder Monitor-Anwendungen können wichtige Pegel dadurch dauerhaft auf eigenen physischen Fadern liegen und müssen nicht auf der Hauptoberfläche des Mischpults gesucht werden.

16 User Defined Keys

Mit insgesamt 16 User Defined Keys bietet der DM7 Control umfangreiche Möglichkeiten zur individuellen Anpassung des Workflows.

Häufig verwendete Funktionen können auf diese Tasten gelegt und anschließend mit einem einzigen Tastendruck ausgeführt werden.

Mögliche Anwendungen sind beispielsweise:

• Tap Tempo
• Mute-Funktionen
• Scene-Steuerung
• Monitor-Funktionen
• Talkback
• Effektsteuerung
• Routing-Funktionen
• Custom Workflows

Damit kann jeder Toningenieur die Bedienoberfläche an den persönlichen Arbeitsstil und die jeweilige Produktion anpassen.

4 User Defined Knobs

Neben den User Defined Keys stehen 4 frei belegbare Drehregler zur Verfügung.

Diese können für Parameter verwendet werden, die sich mit einem Drehregler besonders komfortabel bedienen lassen. Dazu gehören beispielsweise Pegel, Effektparameter oder weitere kontinuierlich einstellbare Funktionen.

Dedizierte Scene Memory Steuerung

Gerade bei Theater, Musical, Corporate Events und umfangreichen Live-Produktionen spielen Szenen eine wichtige Rolle. Der DM7 Control stellt dafür eine eigene Scene Memory Sektion bereit.

Direkt verfügbar sind:

• Update
• Preview
• Store
• Recall
• Inc
• Dec

Dadurch lassen sich Szenen während einer Produktion besonders schnell aufrufen, speichern und vorbereiten.

Preview für sichere Szenenwechsel

Die Preview-Funktion ist besonders bei umfangreichen Theater- und Showproduktionen nützlich. Einstellungen einer kommenden Szene können vorbereitet und kontrolliert werden, ohne die aktuell laufende Mischung unmittelbar zu verändern.

Dadurch lassen sich komplexe Szenenwechsel sicherer und kontrollierter durchführen.

Monitor Control für Monitor A und B

Eine eigene Monitor-Control-Sektion für Monitor A und B ermöglicht schnellen Zugriff auf wichtige Abhörfunktionen.

Gerade in Broadcast-, Recording- und Produktionsumgebungen ist dies besonders praktisch, da verschiedene Monitorsysteme oder Abhörwege schnell ausgewählt und kontrolliert werden können.

Panner Joystick für Surround- und Broadcast-Anwendungen

Der integrierte Panner-Joystick erweitert das DM7-System um eine besonders komfortable Möglichkeit zur Positionierung von Audiosignalen.

Damit können Signale intuitiv innerhalb des Klangfeldes bewegt werden. Dies ist insbesondere bei Broadcast-, Surround- und immersiven Audioanwendungen von Vorteil.

Jog Wheel für schnellen Zugriff

Ein großes Jog Wheel ermöglicht eine präzise und schnelle Navigation beziehungsweise Parametersteuerung.

Gerade bei umfangreichen Szenen-, Cue- oder Produktionsabläufen bietet ein physisches Jog Wheel einen deutlichen Bedienkomfort gegenüber einer reinen Touchscreen-Steuerung.

Broadcast Package bereits enthalten

Ein wichtiger Vorteil des Yamaha DM7 Control ist, dass das Yamaha Broadcast Package bereits im Lieferumfang beziehungsweise in der DM7-Control-Konfiguration enthalten ist.

Das Broadcast Package erweitert die DM7-Serie um speziell für professionelle Rundfunk- und Streaming-Anwendungen entwickelte Funktionen.

Dazu gehören – abhängig von der verwendeten Firmware-Version – unter anderem:

• Mix Minus
• Fader Cue Release
• Back Stop PFL
• Audio Follow Video
• Source Selection Mix Mode
• Loudness Meter
• Meter Scale
• 5.1 Surround

Damit lässt sich das DM7-System hervorragend in professionelle Broadcast-, Streaming- und Produktionsumgebungen integrieren.

Theatre Package bereits enthalten

Auch das Yamaha Theatre Package gehört zum Funktionsumfang des DM7 Control.

Dieses erweitert die DM7-Serie um spezielle Funktionen für Theater-, Musical- und komplexe Showproduktionen.

Gerade bei Produktionen mit vielen Darstellern, Funkmikrofonen, Szenenwechseln und DCA-Strukturen ermöglicht das Theatre Package einen deutlich effizienteren Workflow.

Ideal für Theater und Musical

Das Zusammenspiel aus Hardware-Controller und Theatre-Funktionen macht den Yamaha DM7 Control besonders interessant für professionelle Theaterhäuser und Musicalproduktionen.

Scene-Tasten, zusätzliche frei definierbare Bedienelemente, Jog Wheel und Panner können für exakt jene Funktionen genutzt werden, die während einer laufenden Vorstellung besonders schnell erreichbar sein müssen.

Ideal für Broadcast und Streaming

Auch für professionelle Broadcast- und Streaming-Anwendungen bietet der DM7 Control große Vorteile.

Monitor A/B Steuerung, zusätzliche Hardware-Regler, Panner-Joystick und die enthaltenen Broadcast-Funktionen machen aus dem DM7 beziehungsweise DM7 Compact eine leistungsfähige Broadcast-Konsole.

Damit eignet sich das System beispielsweise für:

• TV-Produktionen
• Radio
• Live-Streaming
• Sportübertragungen
• Corporate Broadcast
• Live-Events
• Produktionsstudios

DM7 + DM7 Control = DM7-EX

Wird der Yamaha DM7 Control mit dem großen Yamaha DM7 kombiniert, entsteht das erweiterte DM7-EX System.

Das DM7 selbst bietet bereits:

• 120 Mono-Eingangskanäle
• 48 Mix-Busse
• 12 Matrix-Busse
• Dante 144 x 144
• 32 analoge Eingänge
• 16 analoge Ausgänge
• 28 Motorfader
• 2 × 12,1 Zoll Multi-Touchscreen
• 1 × 7 Zoll Multi-Touchscreen

Der DM7 Control erweitert diese Oberfläche um zusätzliche physische Bedienelemente und die spezialisierten Theatre- und Broadcast-Funktionen.

DM7 Compact + DM7 Control = DM7-EX Compact

Auch das Yamaha DM7 Compact kann mit dem DM7 Control kombiniert werden. Dadurch entsteht das DM7-EX Compact System.

Gerade diese Kombination ist besonders interessant für Touring, mobile Produktionen und kleinere FOH-Plätze. Das DM7 Compact bietet die professionelle DM7-Plattform in deutlich kompakterer Form, während der DM7 Control zusätzliche Hardware-Bedienelemente für komplexere Workflows bereitstellt.

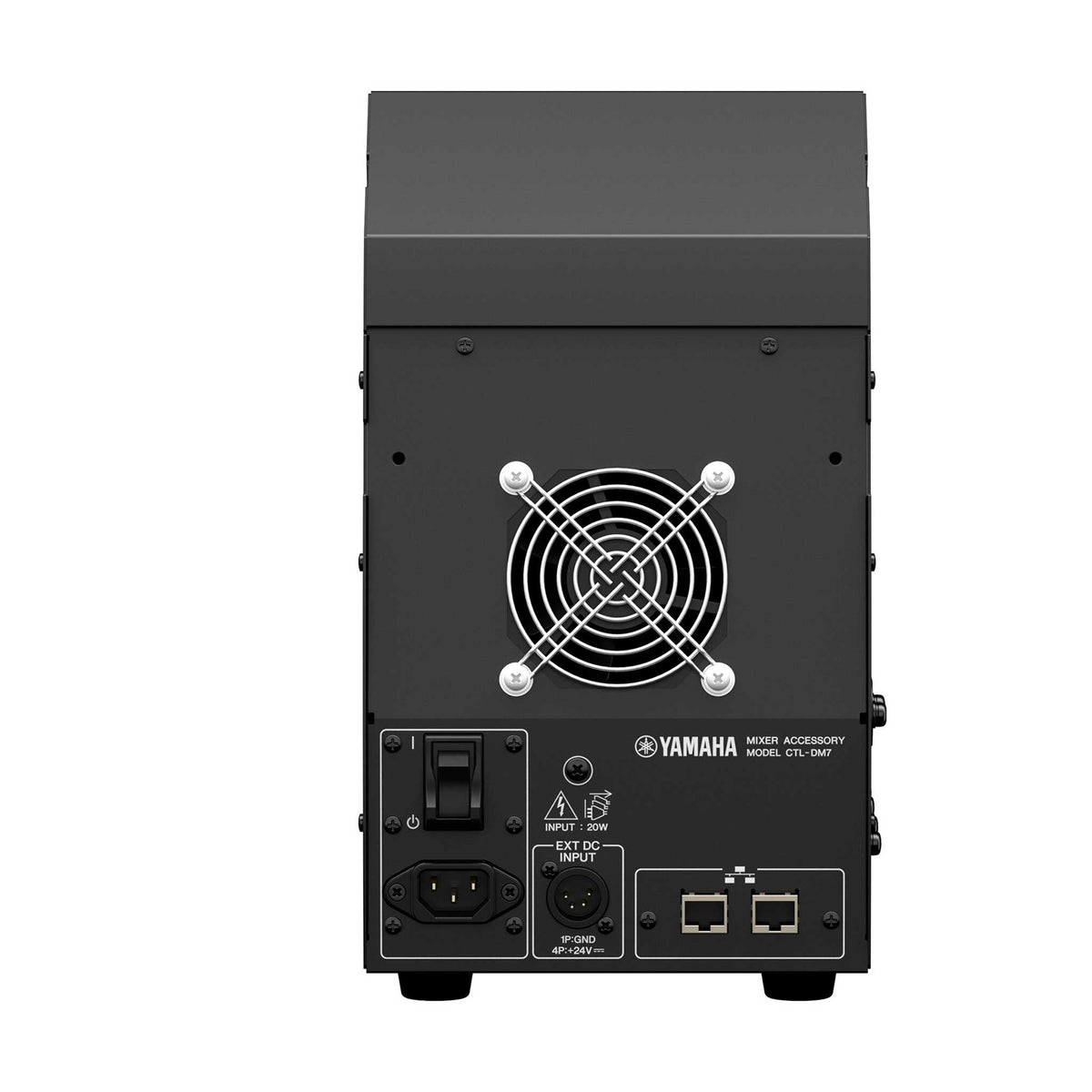

Redundante Stromversorgung möglich

Für professionelle Anwendungen bietet der Yamaha DM7 Control zwei Möglichkeiten zur Stromversorgung:

• AC INPUT für den normalen Netzbetrieb
• EXT DC INPUT für eine zusätzliche externe Stromversorgung

Mit dem optional erhältlichen Yamaha PA-700 Netzteil kann eine redundante Stromversorgung aufgebaut werden.

Gerade bei professionellen Live-, Theater- und Broadcast-Anwendungen erhöht dies die Betriebssicherheit des Systems.

Kompakte Integration neben dem DM7

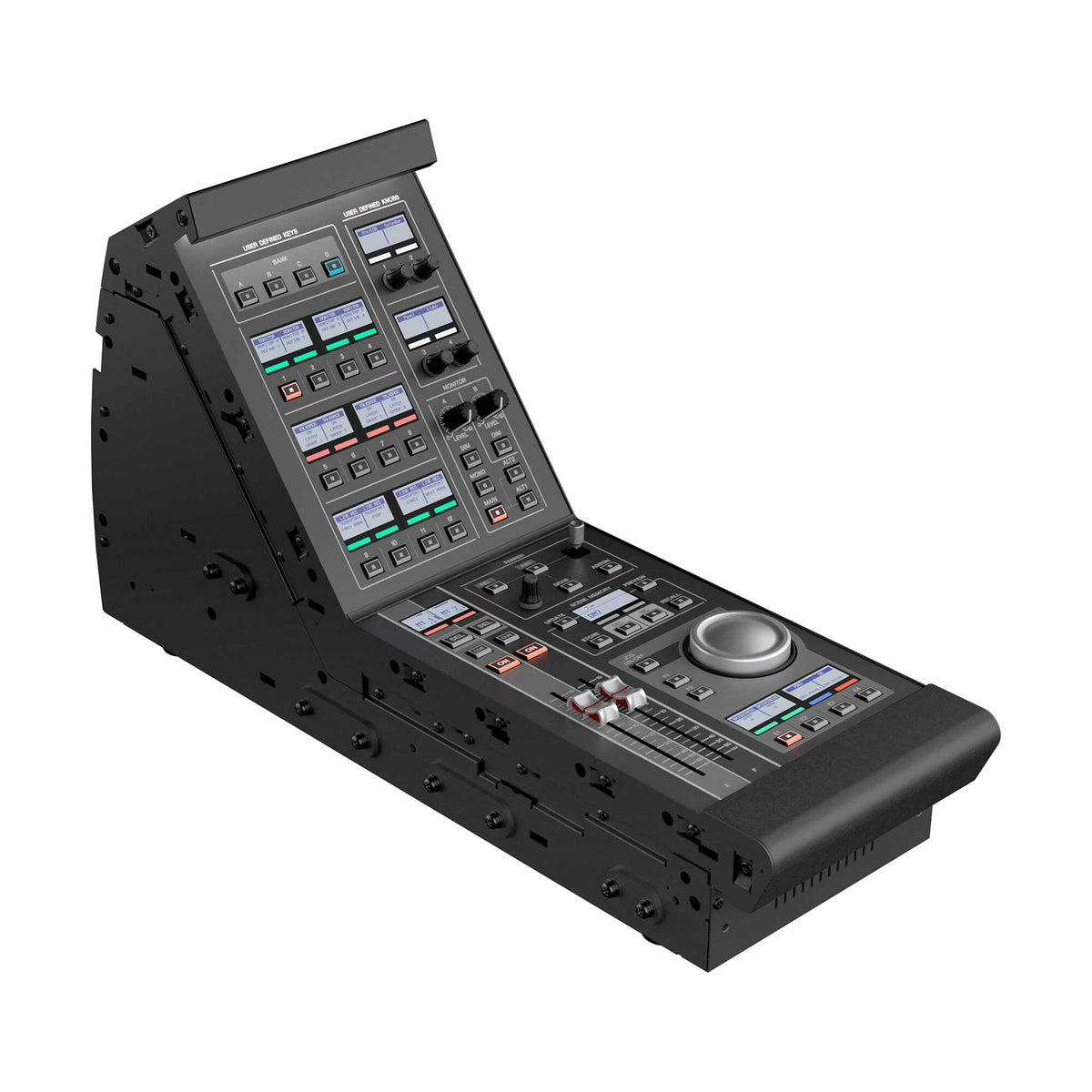

Der DM7 Control wurde so konstruiert, dass er direkt neben einem Yamaha DM7 oder DM7 Compact eingesetzt werden kann.

Mit einer Breite von nur rund 191 mm benötigt der Controller vergleichsweise wenig zusätzliche Fläche am FOH oder Arbeitsplatz.

Die Tiefe von rund 562 mm entspricht dabei nahezu der Tiefe des DM7-Systems, wodurch eine optisch und ergonomisch geschlossene Arbeitsoberfläche entsteht.

Die wichtigsten Eigenschaften des Yamaha DM7 Control

• Original Yamaha Erweiterungscontroller
• Modellbezeichnung CTL-DM7
• Für Yamaha DM7
• Für Yamaha DM7 Compact
• DM7 + DM7 Control = DM7-EX
• DM7 Compact + DM7 Control = DM7-EX Compact
• 2 motorisierte Fader
• 16 User Defined Keys
• 4 User Defined Knobs
• Dedizierte Scene Memory Tasten
• Update
• Preview
• Store
• Recall
• Scene Inc / Dec
• Monitor Control für Monitor A/B
• Panner-Joystick
• Jog Wheel
• Broadcast Package enthalten
• Theatre Package enthalten
• Ideal für Broadcast, Theater und Musical
• AC- und externe DC-Stromversorgung
• Redundante Stromversorgung mit optionalem PA-700 möglich

Technische Daten Yamaha DM7 Control CTL-DM7

• Hersteller: Yamaha
• Modell: CTL-DM7
• Bezeichnung: DM7 Control
• Produkttyp: Erweiterungscontroller für Digitalmischpult
• Kompatibilität: Yamaha DM7 / DM7 Compact
• Motorfader: 2
• User Defined Keys: 16
• User Defined Knobs: 4
• Scene Memory Keys: Update, Preview, Store, Recall, Inc, Dec
• Monitor Control: Monitor A / B
• Panner: 1 Joystick
• Jog Wheel: 1
• Software-Pakete: Broadcast Package und Theatre Package enthalten
• Stromversorgung: AC INPUT + EXT DC INPUT
• Optionale redundante Stromversorgung: Yamaha PA-700
• Leistungsaufnahme: ca. 20 W
• Breite: ca. 191 mm
• Höhe: ca. 323 mm
• Tiefe: ca. 562 mm
• Gewicht: ca. 7 kg

Für wen eignet sich der Yamaha DM7 Control?

Der Yamaha DM7 Control eignet sich besonders für professionelle Anwender, die ihr DM7 oder DM7 Compact regelmäßig in komplexen Produktionen einsetzen und zusätzliche physische Bedienelemente benötigen.

Besonders interessant ist der Controller für:

• Theater
• Musicals
• Broadcast
• TV-Produktionen
• Live-Streaming
• Konzerte
• Corporate Events
• Festinstallationen
• professionelle Touring-Systeme

Wer sein Yamaha DM7 hauptsächlich für klassische Live-Musik verwendet, kann grundsätzlich auch ohne DM7 Control arbeiten. Bei Theatre-, Broadcast- und besonders komplexen Produktionsabläufen bietet die zusätzliche Hardware jedoch einen deutlich schnelleren und komfortableren Workflow.

Yamaha DM7 Control kaufen beim Klavierhaus Langer

Mit dem Yamaha DM7 Control CTL-DM7 lässt sich ein Yamaha DM7 oder DM7 Compact um zusätzliche professionelle Hardware-Bedienelemente und spezialisierte Theatre- und Broadcast-Funktionen erweitern.

Bei Klavierhaus Langer erhalten Sie professionelle Yamaha Digitalmischpulte, Controller, Dante Stageboxen, I/O-Racks, Lautsprechersysteme sowie passendes Netzwerk- und Audiozubehör.

Gerne beraten wir Sie bei der Zusammenstellung eines vollständigen Yamaha DM7-, DM7-EX- oder DM7-EX-Compact-Systems inklusive passender I/O-Racks und Dante-Infrastruktur. Lieferung ist selbstverständlich in ganz Österreich möglich.
