Yamaha DM7C Compact Digital Mischpult

Professionelles Digitalmischpult mit 72 Kanälen und Dante

Das Yamaha DM7 Compact ist ein leistungsstarkes professionelles Digitalmischpult für Live-Sound, Touring, Theater, Broadcast, Corporate Events und anspruchsvolle Festinstallationen. Trotz seiner kompakten Abmessungen verarbeitet das Pult bis zu 72 Mono-Eingangskanäle und bietet mit Dante 144 In / 144 Out, 48 Mix-Bussen, 12 Matrizen, umfangreicher interner Signalbearbeitung und hochwertigen Yamaha Effekten eine Ausstattung für professionelle Produktionen.

Mit 16 motorisierten 100-mm-Fadern, einem großen 12,1-Zoll-Multi-Touchscreen und einem zusätzlichen 7-Zoll-Multi-Touchdisplay verbindet das DM7 Compact hohe Mischkapazität mit einer übersichtlichen und schnellen Bedienung. Gleichzeitig sorgen die integrierte redundante Stromversorgung und professionelle Netzwerkfunktionen für hohe Betriebssicherheit.

72 Mono-Eingangskanäle im kompakten Format

Das Yamaha DM7 Compact bietet eine beeindruckende Mischkapazität von 72 Mono-Eingangskanälen. Damit eignet sich das Mischpult auch für größere Bands, Festivals, Theaterproduktionen, Konferenzen, Musicals und professionelle Eventproduktionen.

Für die Signalverteilung stehen umfangreiche Bus-Strukturen zur Verfügung:

• 72 Mono-Eingangskanäle
• 48 Mix-Busse
• 12 Matrix-Busse
• 2 Stereo-Busse
• 1 Mono-Bus
• 2 Cue-Busse
• 24 DCA-Gruppen
• 12 Mute-Gruppen

Dadurch lassen sich umfangreiche Monitor- und In-Ear-Mischungen, Lautsprecherzonen, Delay-Lines, Broadcast-Feeds und unterschiedliche Beschallungsbereiche flexibel verwalten.

Dante 144 x 144 – leistungsstarkes Audio-Netzwerk

Das Yamaha DM7 Compact bietet bereits ab Werk eine umfangreiche Dante-Schnittstelle mit bis zu 144 Eingangs- und 144 Ausgangskanälen.

Über Dante lassen sich Stageboxen, I/O-Racks, Verstärker, Signalprozessoren und weitere kompatible Audiogeräte über ein Standard-Ethernet-Netzwerk miteinander verbinden.

Das System unterstützt professionelle Samplingraten von 48 kHz und 96 kHz und eignet sich damit hervorragend für moderne hochwertige Live- und Installationssysteme.

Dante Primary und Secondary für redundante Netzwerke

Mit separaten Dante PRIMARY und SECONDARY Anschlüssen können redundante Netzwerkstrukturen realisiert werden.

Dadurch kann eine zweite Netzwerkverbindung als Backup bereitstehen. Gerade bei professionellen Konzerten, Theaterproduktionen, Broadcast-Anwendungen oder wichtigen Corporate Events bietet dies zusätzliche Betriebssicherheit.

16 analoge Eingänge und 16 analoge Ausgänge

Direkt am Yamaha DM7 Compact stehen 16 analoge Eingänge und 16 analoge Ausgänge zur Verfügung.

Damit können bereits zahlreiche Mikrofone, Funkstrecken, DI-Boxen, Lautsprecher, Endstufen und Monitorwege direkt am Mischpult angeschlossen werden.

Für größere Produktionen lässt sich das System komfortabel über Dante und Yamaha I/O-Racks erweitern.

Ideal mit Yamaha R-Series und RUio I/O-Racks

Über das integrierte Dante-Netzwerk lässt sich das DM7 Compact hervorragend mit professionellen Yamaha Stageboxen und I/O-Racks kombinieren.

Dazu gehören beispielsweise:

• Yamaha R-Series I/O-Racks
• Yamaha RUio1608SB-D
• Yamaha RUio0804-D
• Yamaha RUio16FLX-D
• Weitere Dante-kompatible I/O-Systeme

Dadurch kann das Audiosystem exakt an die jeweilige Produktion angepasst und bei Bedarf erweitert werden.

16 berührungsempfindliche Motorfader

Das Yamaha DM7 Compact verfügt über insgesamt 16 berührungsempfindliche 100-mm-Motorfader. Die Bedienoberfläche ist in zwölf Hauptfader und vier zusätzliche Fader gegliedert.

Über verschiedene Layer können Eingangskanäle, Mix-Busse, Matrizen, DCAs und weitere Funktionen schnell auf die physische Bedienoberfläche gelegt werden.

Damit bleibt der Zugriff auf umfangreiche Mischungen trotz der kompakten Gehäusebreite schnell und übersichtlich.

12,1-Zoll Multi-Touch-Hauptdisplay

Im Zentrum der Bedienung steht ein großer 12,1-Zoll-Multi-Touchscreen. Kanalparameter, Routing, EQ, Dynamics, Sends, Effekte und zahlreiche weitere Einstellungen werden übersichtlich dargestellt.

Die Bedienung kombiniert moderne Touchscreen-Steuerung mit physischen Encodern und Yamahas bewährtem Touch-and-Turn-Konzept.

Zusätzliches 7-Zoll Multi-Touchdisplay

Ein separates 7-Zoll-Multi-Touchdisplay ergänzt den Hauptbildschirm und ermöglicht den direkten Zugriff auf weitere wichtige Funktionen.

Dadurch können unterschiedliche Informationen gleichzeitig dargestellt werden und der Toningenieur muss während einer laufenden Produktion weniger zwischen verschiedenen Bildschirmseiten wechseln.

Selected Channel View für schnellen Zugriff

Der Selected Channel View zeigt die wichtigsten Parameter eines ausgewählten Kanals übersichtlich auf dem Bildschirm.

Gain, Filter, Equalizer, Dynamics, Sends und weitere Einstellungen lassen sich dadurch schnell kontrollieren und bearbeiten.

Zusätzlich steht eine Overview-Darstellung zur Verfügung, die einen schnellen Überblick über mehrere Kanäle ermöglicht und sich besonders für klassische Live-Mischpult-Workflows eignet.

Professioneller Channel Strip mit vier EQ-Algorithmen

Die Eingangskanäle des DM7 Compact verfügen über einen leistungsfähigen 4-Band parametrischen Equalizer mit vier unterschiedlichen Algorithmen, die aus Yamahas professioneller RIVAGE PM Technologie stammen.

Ein integrierter Realtime Analyzer – RTA kann direkt über die EQ-Darstellung gelegt werden und erleichtert die schnelle Beurteilung des Frequenzspektrums.

Zusätzlich stehen Hochpass- und Tiefpassfilter zur Verfügung.

Umfangreiche Dynamics pro Kanal

Für jeden Eingang stehen zwei umfangreiche Dynamics-Sektionen zur Verfügung. Das DM7 Compact bietet unter anderem:

• Legacy Compressor
• Comp260
• Expander
• Gate
• Ducking
• De-Esser
• FET Limiter
• Diode Bridge Compressor

Die Reihenfolge von EQ und Dynamics 2 kann flexibel angepasst werden. Dadurch lässt sich der Signalfluss abhängig von der gewünschten Klangbearbeitung verändern.

Premium Rack mit professionellen Studio-Prozessoren

Das Premium Rack ist eine der besonderen Stärken des Yamaha DM7 Compact. Insgesamt stehen 64 DSP-Ressourcen für hochwertige Signalprozessoren zur Verfügung.

Zu den verfügbaren Plug-ins gehören unter anderem:

• Rupert Neve Designs Portico 5033 EQ
• Rupert Neve Designs Portico 5043 Compressor/Limiter
• Portico 5045 Primary Source Enhancer
• U76 Compressor
• Opt-2A Compressor
• Comp276
• Buss Comp 369
• MBC4 Multiband Compressor
• DaNSe Dynamic Noise Suppressor
• Dynamic EQ
• Dynamic EQ4
• EQ-1A
• Equalizer601
• REV-X
• OpenDeck
• Analog Delay
• Vintage Phaser
• Dual Phaser
• HQ Pitch

Dadurch können viele Aufgaben, für die früher zusätzliche externe Studio- und Effektgeräte notwendig waren, direkt im Mischpult erledigt werden.

43 integrierte Effekttypen

Zusätzlich zum Premium Rack verfügt das DM7 Compact über ein umfangreiches Effect Rack mit 16 DSP-Ressourcen und insgesamt 43 unterschiedlichen Effekttypen.

Reverbs, Delays, Modulationseffekte und weitere professionelle Yamaha Effekte lassen sich flexibel für Gesang, Instrumente oder komplette Mischungen einsetzen.

Separates EQ Rack

Für die Bearbeitung von Ausgangswegen steht zusätzlich ein umfangreiches EQ Rack mit 32 DSP-Ressourcen zur Verfügung.

Verwendet werden können unter anderem:

• 31-Band Graphic EQ
• Flex15 Graphic EQ
• 8-Band parametrischer EQ

Damit können PA-Lautsprecher, Monitorwege und unterschiedliche Beschallungszonen direkt im Mischpult präzise angepasst werden.

Dan Dugan Automixer für bis zu 64 Kanäle

Ein professioneller Dan Dugan Automixer ist bereits standardmäßig integriert und kann mit bis zu 64 Kanälen arbeiten.

Der Automixer eignet sich besonders für:

• Konferenzen
• Podiumsdiskussionen
• Talkshows
• Gottesdienste
• Theater
• Corporate Events
• Broadcast

Das System verteilt die Verstärkung intelligent zwischen mehreren gleichzeitig verwendeten Mikrofonen und reduziert dadurch den manuellen Fader-Aufwand.

18 x 18 USB Audio Interface

Das Yamaha DM7 Compact verfügt über ein integriertes 18 In / 18 Out USB Audio Interface. Die Verbindung zum Computer erfolgt über USB-C.

Dadurch eignet sich das Mischpult hervorragend für:

• Live Recording
• Streaming
• Broadcast
• Virtual Soundcheck
• Podcasting
• Mehrspur-Wiedergabe
• Studio-Produktionen

Nuendo Live und VST Rack Elements

Zum System gehört die Möglichkeit, professionelle Yamaha- und Steinberg-Software in den Workflow einzubinden. Das DM7 Compact eignet sich dadurch hervorragend für Live-Recording, Virtual Soundcheck und die Integration zusätzlicher VST-Plug-ins.

500 Scene Memories

Bis zu 500 Szenen können gespeichert werden. Damit lassen sich komplette Mischpultkonfigurationen für unterschiedliche Bands, Veranstaltungen, Theaterstücke oder Programmpunkte vorbereiten und schnell abrufen.

Professionelle Funktionen wie Recall Safe, Focus Recall, Fade Time, Selective Load/Save und Global Paste ermöglichen eine detaillierte Kontrolle darüber, welche Parameter bei einem Szenenwechsel verändert werden.

PY-Erweiterungsslot

Das Yamaha DM7 Compact besitzt einen PY-Erweiterungsslot. Dadurch kann das Mischpult um zusätzliche digitale Audio-Schnittstellen erweitert werden.

Je nach verwendeter PY-Karte können beispielsweise zusätzliche Dante-, MADI- oder AES/EBU-Verbindungen realisiert werden.

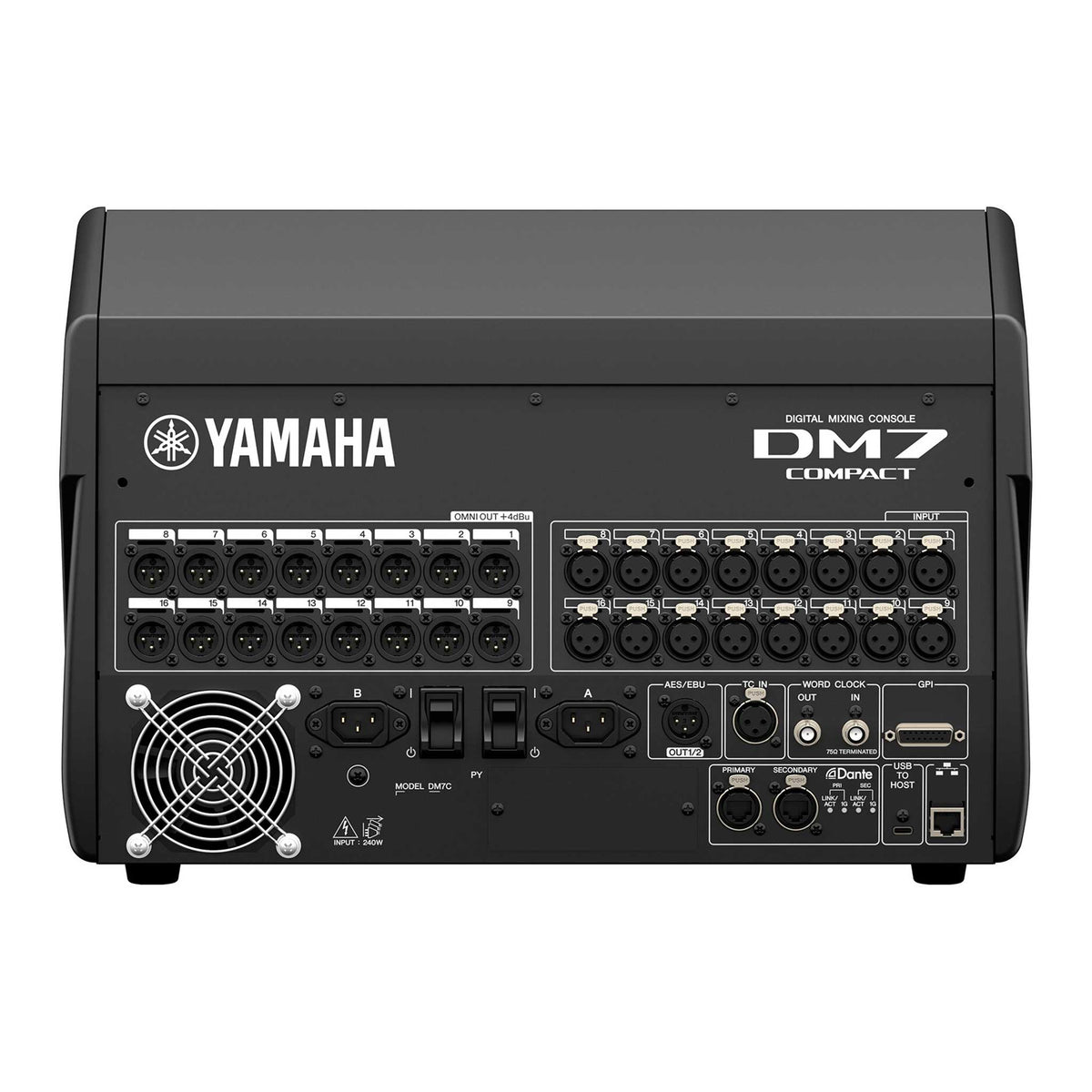

AES/EBU Digitalausgang

Neben den analogen und Dante-Anschlüssen besitzt das DM7 Compact einen professionellen AES/EBU-Digitalausgang mit zwei Audiokanälen.

Damit können beispielsweise digitale Endstufen, Signalprozessoren oder weitere professionelle Audiogeräte direkt digital angesteuert werden.

Word Clock, Timecode und GPI

Für die Integration in professionelle Produktionsumgebungen stehen zusätzlich umfangreiche Synchronisations- und Steueranschlüsse zur Verfügung.

• Word Clock In
• Word Clock Out
• Timecode Input
• 5 GPI Inputs
• 5 GPI Outputs
• Ethernet

Damit eignet sich das DM7 Compact auch hervorragend für Theater-, Broadcast- und Installationssysteme mit komplexen Steuerungsanforderungen.

Integrierte redundante Stromversorgung

Für professionelle Anwendungen besitzt das Yamaha DM7 Compact zwei integrierte Netzteile. Beide Stromanschlüsse sind als verriegelbare V-Lock-Anschlüsse ausgeführt.

Das bedeutet, dass für eine redundante Stromversorgung kein zusätzliches externes Netzteil benötigt wird.

Werden die beiden Netzanschlüsse über getrennte Stromkreise oder USV-Systeme versorgt, kann die Betriebssicherheit bei professionellen Veranstaltungen deutlich erhöht werden.

Optionales Broadcast Package

Für professionelle Broadcast-, Streaming- und Produktionsanwendungen kann das DM7 Compact mit einem optionalen Broadcast Package erweitert werden.

Damit stehen zusätzliche speziell auf Rundfunk- und Produktionsworkflows abgestimmte Funktionen zur Verfügung.

Optionales Theatre Package

Für Theater- und Musicalproduktionen steht außerdem ein optionales Theatre Package zur Verfügung.

Damit lässt sich das Mischpult um Funktionen erweitern, die speziell für komplexe Theaterproduktionen mit zahlreichen Darstellern, Szenen und DCA-Zuweisungen entwickelt wurden.

DM7 Control – Erweiterung zur DM7-EX Compact

Das Yamaha DM7 Compact kann mit der optionalen DM7 Control – CTL-DM7 Bedieneinheit erweitert werden.

Dadurch entstehen zusätzliche physische Bedienelemente und ein noch umfangreicherer professioneller Workflow. Die Kombination wird als DM7-EX Compact bezeichnet.

Dies ist besonders für Broadcast, Theater und andere Anwendungen interessant, bei denen viele Funktionen jederzeit direkt über physische Bedienelemente erreichbar sein sollen.

Rackmontage möglich

Trotz seiner hohen Leistungsfähigkeit ist das Yamaha DM7 Compact so kompakt konstruiert, dass es mit dem optional erhältlichen Yamaha RK1 Rack Mount Kit in ein professionelles Rack eingebaut werden kann.

Dies macht das Mischpult besonders interessant für Touring-Racks, mobile Produktionssysteme, Broadcast-Fahrzeuge und Festinstallationen.

Die wichtigsten Eigenschaften des Yamaha DM7 Compact

• Professionelles Yamaha Digitalmischpult
• 72 Mono-Eingangskanäle
• 48 Mix-Busse
• 12 Matrix-Busse
• 2 Stereo-Busse
• 24 DCA-Gruppen
• 12 Mute-Gruppen
• 16 analoge Eingänge
• 16 analoge Ausgänge
• Dante 144 In / 144 Out
• Dante Primary und Secondary
• 48 kHz und 96 kHz Betrieb
• 16 berührungsempfindliche 100-mm-Motorfader
• 12,1 Zoll Multi-Touch Hauptdisplay
• 7 Zoll Multi-Touch Zusatzdisplay
• 4-Band PEQ mit vier Algorithmen
• Realtime Analyzer
• Umfangreiche Dynamics pro Kanal
• Premium Rack mit 64 DSP-Ressourcen
• Rupert Neve Designs Portico Processing
• Effect Rack mit 43 Effekttypen
• EQ Rack mit 32 DSP-Ressourcen
• Dan Dugan Automixer bis 64 Kanäle
• 500 Scene Memories
• 18 In / 18 Out USB Audio Interface
• USB-C Verbindung zum Computer
• AES/EBU Digitalausgang
• PY-Erweiterungsslot
• Word Clock In / Out
• Timecode Input
• GPI 5 In / 5 Out
• Integrierte redundante Stromversorgung
• Optional mit DM7 Control erweiterbar
• Optional rackmontierbar

Technische Daten Yamaha DM7 Compact

• Modell: Yamaha DM7 Compact
• Produkttyp: Professionelles Digitalmischpult
• Eingangskanäle: 72 Mono
• Mix-Busse: 48
• Matrix-Busse: 12
• Stereo-Busse: 2
• Mono-Bus: 1
• Cue-Busse: 2
• DCA-Gruppen: 24
• Analoge Eingänge: 16
• Analoge Ausgänge: 16
• Dante: 144 In / 144 Out
• Dante Ports: PRIMARY / SECONDARY
• Samplingrate: 48 / 96 kHz
• Fader: 16 × berührungsempfindliche 100-mm-Motorfader
• Hauptdisplay: 12,1 Zoll Multi-Touch
• Zusatzdisplay: 7 Zoll Multi-Touch
• AES/EBU: 1 Ausgang / 2 Kanäle
• PY Slot: 1
• USB Audio Interface: 18 In / 18 Out
• USB TO HOST: USB Type-C
• USB TO DEVICE: 2
• GPI: 5 In / 5 Out
• Word Clock: In / Out
• Timecode Input: Ja
• Ethernet: Ja
• Kopfhöreranschluss: Ja
• Scene Memories: 500
• Dugan Automixer: bis 64 Kanäle
• Premium Rack: 64 DSP-Ressourcen
• Effect Rack: 16 DSP-Ressourcen / 43 Effekttypen
• EQ Rack: 32 DSP-Ressourcen
• Stromversorgung: interne redundante Dual-Power-Supply
• Netzanschlüsse: 2 × V-Lock
• Leistungsaufnahme: ca. 240 W
• Breite: 468 mm
• Höhe: 324 mm
• Tiefe: 564 mm
• Gewicht: ca. 16,5 kg

Yamaha DM7 Compact oder DM7 – was ist der Unterschied?

Das Yamaha DM7 Compact bietet einen großen Teil der professionellen Funktionen des größeren DM7 in einem deutlich schmaleren und leichteren Gehäuse.

Das DM7 Compact verarbeitet 72 Mono-Eingangskanäle, während das große DM7 bis zu 120 Mono-Kanäle verarbeitet.

Beim DM7 Compact stehen 16 analoge Eingänge und 16 analoge Ausgänge zur Verfügung. Das größere DM7 besitzt dagegen 32 analoge Eingänge und ebenfalls 16 Ausgänge.

Auch bei der Bedienoberfläche unterscheiden sich die Modelle: Das DM7 Compact verfügt über 16 Fader, einen 12,1-Zoll-Touchscreen und einen 7-Zoll-Touchscreen. Das große DM7 bietet 28 Fader, zwei 12,1-Zoll-Touchscreens und einen zusätzlichen 7-Zoll-Bildschirm.

Viele zentrale Funktionen sind jedoch bei beiden Modellen identisch. Dazu gehören unter anderem 48 Mix-Busse, 12 Matrix-Busse, Dante 144 x 144, Premium Rack, Dugan Automixer, PY-Slot und redundante Stromversorgung.

Das DM7 Compact ist daher besonders interessant, wenn professionelle DM7-Leistung benötigt wird, gleichzeitig aber Transportgewicht und Platzbedarf möglichst gering bleiben sollen.

Für wen eignet sich das Yamaha DM7 Compact?

Das Yamaha DM7 Compact richtet sich an professionelle Toningenieure, PA-Verleiher, Veranstaltungstechniker, Theater, Konzerthäuser, Kirchen, Broadcast-Unternehmen und anspruchsvolle Festinstallationen.

Besonders interessant ist es für Anwendungen, bei denen sehr hohe Mischkapazität und professionelle Signalverarbeitung benötigt werden, aber ein großes Mischpult am FOH nicht praktikabel ist.

Mit 72 Eingangskanälen, Dante 144 x 144, Premium Rack, 64-Kanal-Dugan-Automixer und umfangreichen Erweiterungsmöglichkeiten bietet das DM7 Compact außergewöhnlich viel Leistung auf vergleichsweise kleiner Fläche.

Yamaha DM7 Compact kaufen beim Klavierhaus Langer

Das Yamaha DM7 Compact Digitalmischpult verbindet professionelle Yamaha Mischpulttechnologie mit hoher Kanalzahl, umfangreicher Dante-Vernetzung und einem außergewöhnlich kompakten Bedienkonzept. Dadurch eignet es sich hervorragend für Live-Sound, Touring, Theater, Broadcast und professionelle Installationen.

Bei Klavierhaus Langer erhalten Sie professionelle Yamaha Digitalmischpulte, Dante Stageboxen, I/O-Racks, Lautsprechersysteme sowie passendes Netzwerk- und Audiozubehör.

Gerne beraten wir Sie bei der Zusammenstellung eines kompletten Systems aus Yamaha DM7 Compact, R-Series oder RUio I/O-Racks, Yamaha Lautsprechern und der passenden Dante-Infrastruktur. Lieferung ist selbstverständlich in ganz Österreich möglich.
