Yamaha NY64-D Audio Interface Card B-Stock

Dante Erweiterungskarte für Yamaha TF Digitalmischpulte

B-STOCK INFOS

Wir haben diese Karte in unserem ebenfalls als B-Stock angebotenen Yamaha TF1 Muschpult im Betrieb. Sie dient dazu in unserer Synthesizer & Stagepiano Abteilung alle Insturmente über eine TIO1608D2 mit unserer PA zu verbinden, da ja diese Instrumente ja keine eingebauten Lautsprecher haben

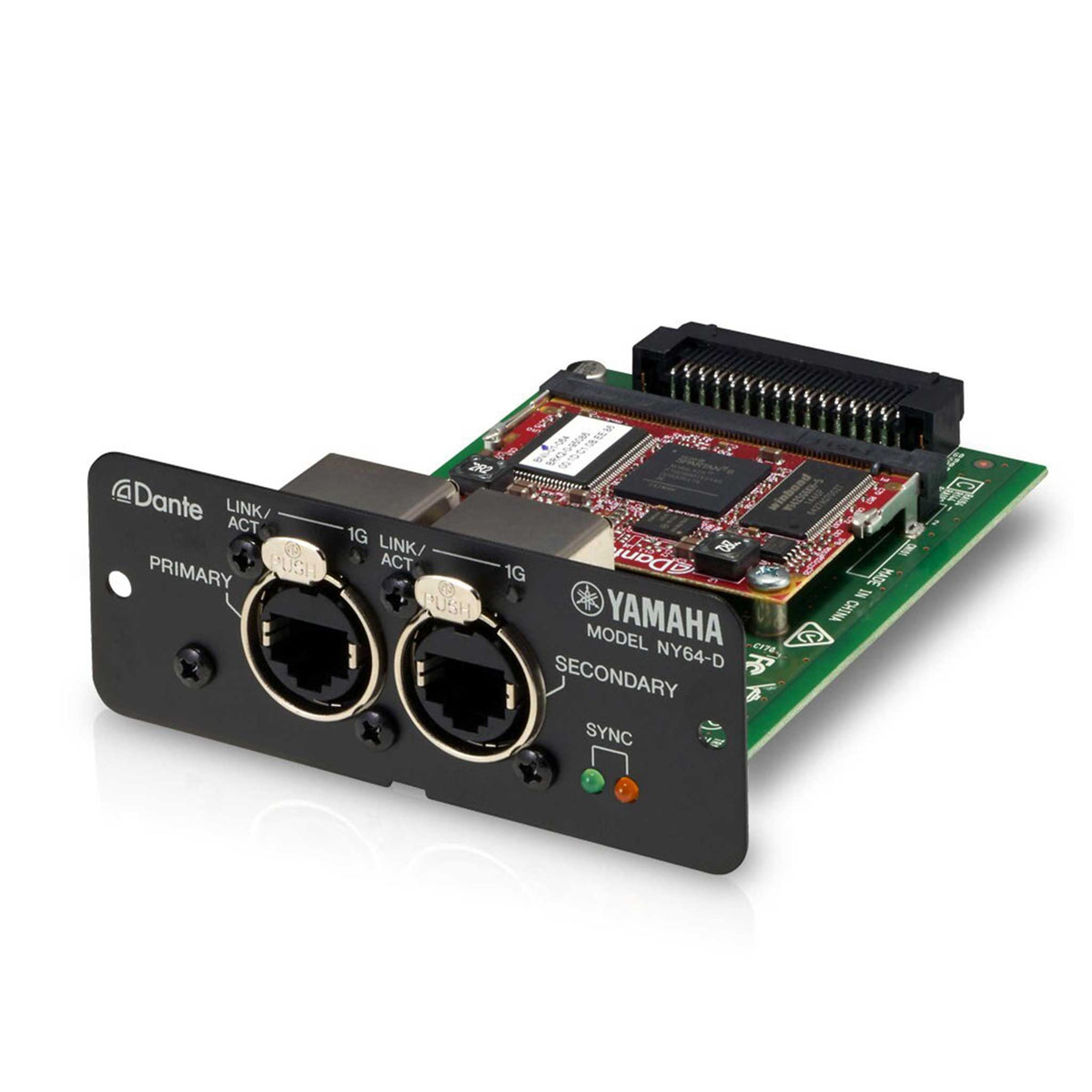

Die Yamaha NY64-D ist eine professionelle Dante Audio Interface Card für Digitalmischpulte der Yamaha TF-Serie. Mit der Erweiterungskarte können Yamaha TF1, TF3, TF5 und TF-Rack in ein professionelles Dante Audio-Netzwerk integriert werden.

Die NY64-D ermöglicht die Übertragung von bis zu 64 Audiokanälen in beide Richtungen und bietet dafür zwei Gigabit-Ethernet-Anschlüsse für Dante PRIMARY und SECONDARY. Dadurch können sowohl einfache Daisy-Chain-Systeme als auch professionelle redundante Netzwerkstrukturen realisiert werden.

In Verbindung mit kompatiblen Dante Stageboxen wie dem Yamaha Tio1608-D lässt sich ein TF-Mischpult zu einem leistungsfähigen digitalen Stagebox-System ausbauen. Mikrofone und andere Audioquellen können direkt an der Bühne angeschlossen und anschließend über ein einziges Netzwerkkabel digital zum Mischpult übertragen werden.

Dante für Yamaha TF1, TF3, TF5 und TF-Rack

Die Yamaha NY64-D wurde speziell für den Erweiterungsschacht der Yamaha TF-Serie entwickelt.

Kompatibel ist die Karte mit:

• Yamaha TF1
• Yamaha TF3
• Yamaha TF5
• Yamaha TF-Rack

Nach dem Einbau steht dem Mischpult eine professionelle Dante-Netzwerkschnittstelle zur Verfügung, über die Audiosignale zwischen Mischpult, Stageboxen und weiteren Dante-kompatiblen Geräten übertragen werden können.

Bis zu 64 Dante-Eingänge und 64 Dante-Ausgänge

Die Yamaha NY64-D unterstützt bis zu 64 Eingangskanäle und 64 Ausgangskanäle über Dante.

• Dante Inputs: bis zu 64 Kanäle
• Dante Outputs: bis zu 64 Kanäle
• Gesamte Dante-Schnittstelle: 64 In / 64 Out

Dadurch bietet die Karte deutlich mehr Netzwerkkapazität, als für ein einfaches Stagebox-System erforderlich ist, und ermöglicht auch die Integration des TF-Pults in umfangreichere Dante-Netzwerke.

Unkomprimierte digitale Audioübertragung

Dante überträgt Audiosignale digital und unkomprimiert über ein Standard-Gigabit-Ethernet-Netzwerk.

Dadurch können große Mengen an Audiokanälen über kompakte Netzwerkkabel übertragen werden. Im Vergleich zu einem klassischen analogen Multicore reduziert sich der Verkabelungsaufwand erheblich.

Gerade bei Live-Veranstaltungen, Touring und Festinstallationen bietet dies große Vorteile hinsichtlich:

• Verkabelungsaufwand
• Gewicht
• Flexibilität
• Routing
• Erweiterbarkeit

48 kHz und 32-Bit-Dante-Audio

Die NY64-D unterstützt Dante-Audio mit bis zu 64 Ein- und 64 Ausgangskanälen bei 48 kHz. Die Dante-Schnittstelle unterstützt Datenlängen von 24 Bit und 32 Bit.

Damit ist die Karte optimal auf die interne 48-kHz-Architektur der Yamaha TF-Serie abgestimmt.

Dante PRIMARY und SECONDARY

Die Yamaha NY64-D verfügt über zwei professionelle etherCON-Netzwerkanschlüsse:

• PRIMARY
• SECONDARY

Je nach Netzwerkkonfiguration können diese Anschlüsse entweder für eine Daisy-Chain-Verbindung oder für ein redundantes Dante-Netzwerk eingesetzt werden.

Redundantes Dante-Netzwerk

Für besonders wichtige Veranstaltungen und professionelle Installationen unterstützt die Yamaha NY64-D den redundanten Dante-Betrieb.

Dabei werden zwei voneinander getrennte Netzwerkwege verwendet. PRIMARY und SECONDARY werden über separate Netzwerk-Switches beziehungsweise getrennte Leitungswege geführt.

Fällt beispielsweise eine Netzwerkleitung oder ein Switch aus, kann das zweite Dante-Netzwerk weiterhin für die Audioübertragung zur Verfügung stehen.

Gerade bei professionellen Live-Shows, Theater, Corporate Events oder Festinstallationen bietet dies ein hohes Maß an Betriebssicherheit.

Daisy-Chain-Betrieb

Wenn keine Netzwerkredundanz erforderlich ist, können PRIMARY und SECONDARY auch für eine Daisy-Chain-Verkabelung verwendet werden.

Mehrere Dante-Geräte werden dabei direkt hintereinander verbunden. Für kleinere Systeme kann dadurch unter Umständen auf einen separaten Netzwerk-Switch verzichtet werden.

Die NY64-D ist standardmäßig für den Daisy-Chain-Betrieb ausgelegt. Eine Änderung auf redundanten Betrieb kann über Dante Controller vorgenommen werden.

Perfekte Ergänzung für Yamaha Tio1608-D

Eine klassische Anwendung der Yamaha NY64-D ist die Kombination eines TF-Mischpults mit der Yamaha Tio1608-D Dante Stagebox.

Die Tio1608-D bietet:

• 16 Mic/Line-Eingänge
• 8 analoge Line-Ausgänge
• Dante Netzwerkanschluss
• fernsteuerbare Mikrofonvorverstärker

Die Stagebox wird direkt an der Bühne positioniert. Mikrofone und Instrumente werden dort angeschlossen und anschließend digital über ein CAT5e- oder höherwertiges Netzwerkkabel zum Yamaha TF Mischpult übertragen.

Bis zu drei Tio1608-D Stageboxen

In Verbindung mit der Yamaha TF-Serie und der NY64-D können bis zu drei Yamaha Tio1608-D Stageboxen in einem System eingesetzt werden.

Damit lässt sich ein Stagebox-System mit bis zu:

• 48 analogen Eingängen
• 24 analogen Ausgängen

realisieren.

Damit eignet sich die Kombination auch für größere Bands, Veranstaltungen, Kirchen, Clubs und professionelle Live-Produktionen.

Quick Config für besonders einfache Einrichtung

Eine große Stärke der Kombination aus Yamaha TF-Serie, NY64-D und Tio1608-D ist die einfache Einrichtung über Quick Config.

Damit können grundlegende Dante-Verbindungen zwischen TF-Mischpult und Tio Stagebox automatisch eingerichtet werden, ohne dass für ein einfaches System zunächst ein komplexes manuelles Dante-Patching notwendig ist.

Dies ist insbesondere für Anwender interessant, die die Vorteile eines digitalen Netzwerks nutzen möchten, ohne jedes Dante-Routing manuell konfigurieren zu müssen.

Dante Controller für komplexe Netzwerke

Für umfangreichere Systeme kann die Yamaha NY64-D selbstverständlich auch über Dante Controller konfiguriert werden.

Damit lassen sich unter anderem:

• Dante-Patches erstellen
• Sender und Empfänger zuweisen
• Gerätenamen verwalten
• Clock-Einstellungen kontrollieren
• Latenzeinstellungen anpassen
• redundanter oder Daisy-Chain-Betrieb konfigurieren

Dadurch kann die NY64-D auch in komplexe Dante-Systeme mit Komponenten verschiedener Hersteller integriert werden.

Ideal als digitales Multicore

Eine der wichtigsten Anwendungen der Yamaha NY64-D ist der Ersatz eines klassischen analogen Multicores.

Bei einem traditionellen PA-System müssen zahlreiche analoge Audiokanäle über schwere Multicore-Leitungen zwischen Bühne und FOH übertragen werden.

Mit Dante können stattdessen zahlreiche digitale Audiokanäle über ein kompaktes Netzwerkkabel übertragen werden.

Dies bietet unter anderem folgende Vorteile:

• deutlich weniger Kabel
• geringeres Transportgewicht
• schnellerer Aufbau
• flexibles Routing
• einfache Erweiterbarkeit
• große Übertragungsdistanzen

Bis zu 100 Meter über CAT5e

Yamaha empfiehlt für die Dante-Verbindung abgeschirmte CAT5e- oder höherwertige STP-Netzwerkkabel.

Bei geeigneten CAT5e-Leitungen können zwischen zwei Netzwerkgeräten Kabellängen von bis zu etwa 100 Metern realisiert werden.

Für den professionellen Bühnenbetrieb empfiehlt sich die Verwendung robuster etherCON-kompatibler Netzwerkleitungen.

Gigabit Ethernet

PRIMARY und SECONDARY arbeiten mit Gigabit Ethernet / 1000BASE-T.

Die hohe Netzwerkbandbreite ermöglicht die zuverlässige Übertragung zahlreicher unkomprimierter Audiokanäle mit niedriger Latenz.

Statusanzeigen direkt an der Karte

Die Yamaha NY64-D besitzt mehrere Statusanzeigen für schnelle Kontrolle und Fehlersuche.

Dazu gehören:

• LINK/ACT: zeigt Netzwerkverbindung und Datenaktivität
• 1G: zeigt eine aktive Gigabit-Ethernet-Verbindung
• SYNC: zeigt den Status der Dante Clock-Synchronisation

Dadurch lässt sich direkt an der Karte erkennen, ob Netzwerkverbindung und Dante-Synchronisation ordnungsgemäß funktionieren.

Ideal für Yamaha TF1

Gerade für das kompakte Yamaha TF1 ist die NY64-D eine besonders interessante Erweiterung.

Das TF1 besitzt lokal 16 Mic/Line-Eingänge. Über die NY64-D können zusätzliche Eingänge über Dante Stageboxen auf der Bühne bereitgestellt werden.

Damit lässt sich das kompakte Mischpult auch für größere Produktionen einsetzen, ohne dass alle Audiosignale direkt zum FOH geführt werden müssen.

Auch für Yamaha TF3 und TF5

Auch Yamaha TF3 und TF5 können mit der NY64-D um Dante erweitert werden.

Die größere Anzahl lokaler Eingänge dieser Konsolen kann dadurch mit dezentralen Stageboxen kombiniert werden. Das ist besonders bei größeren Bühnen und Touring-Systemen praktisch.

Yamaha TF-Rack mit Dante erweitern

Auch das kompakte Yamaha TF-Rack besitzt einen Erweiterungssteckplatz für die NY64-D.

Dadurch eignet sich die Kombination hervorragend für:

• Festinstallationen
• digitale Stage-Racks
• Kirchen
• Konferenzräume
• Remote-Mixing
• Streaming
• mobile PA-Systeme

Kompatibel mit Dante-Geräten anderer Hersteller

Dante ist ein herstellerübergreifender Audio-over-IP-Standard. Die NY64-D ist deshalb nicht ausschließlich auf Yamaha Stageboxen beschränkt.

Sie kann innerhalb eines korrekt konfigurierten Dante-Netzwerks auch mit zahlreichen kompatiblen Geräten anderer Hersteller kommunizieren.

Dadurch lassen sich beispielsweise zusätzliche Audiointerfaces, DSP-Systeme, Verstärker und andere Dante-Komponenten in das Audionetzwerk integrieren.

Die wichtigsten Eigenschaften der Yamaha NY64-D

• Professionelle Dante Erweiterungskarte
• Speziell für Yamaha TF-Serie entwickelt
• Kompatibel mit Yamaha TF1
• Kompatibel mit Yamaha TF3
• Kompatibel mit Yamaha TF5
• Kompatibel mit Yamaha TF-Rack
• Bis zu 64 Dante-Eingangskanäle
• Bis zu 64 Dante-Ausgangskanäle
• Unkomprimierte digitale Audioübertragung
• 48 kHz Betrieb
• 24- und 32-Bit-Dante-Daten
• 2 × Gigabit Ethernet
• Dante PRIMARY
• Dante SECONDARY
• Redundanter Dante-Betrieb möglich
• Daisy-Chain-Betrieb möglich
• Star-Netzwerktopologien möglich
• Quick Config mit Yamaha TF und Tio1608-D
• Dante Controller kompatibel
• Ideal für digitale Stagebox-Systeme
• Unterstützt bis zu drei Tio1608-D im TF-System
• Bis zu 48 Eingänge und 24 Ausgänge mit drei Tio1608-D
• LINK/ACT Statusanzeigen
• 1G Gigabit-Anzeige
• SYNC Dante Clock Anzeige

Technische Daten Yamaha NY64-D

• Hersteller: Yamaha
• Modell: NY64-D
• Produkttyp: Dante Audio Interface / Erweiterungskarte
• Kartenformat: Yamaha NY Card
• Dante Eingänge: bis zu 64 Kanäle
• Dante Ausgänge: bis zu 64 Kanäle
• Audioformat: unkomprimiertes digitales Audio
• Samplingrate: 48 kHz im regulären TF-Betrieb
• Dante Datenlänge: 24 / 32 Bit
• Netzwerk: 1000BASE-T Gigabit Ethernet
• Anschlüsse: PRIMARY / SECONDARY
• Stecker: etherCON / RJ45-kompatibel
• Netzwerkmodus: Daisy Chain oder Redundant
• Kabel: CAT5e oder höher, STP empfohlen
• Maximale typische CAT5e-Verbindung: bis zu 100 m zwischen Netzwerkgeräten
• Breite: ca. 100 mm
• Höhe: ca. 38,5 mm
• Tiefe: ca. 132,5 mm
• Gewicht: ca. 0,2 kg

Yamaha NY64-D oder integriertes Dante?

Anders als neuere professionelle Yamaha Mischpulte wie die DM7-Serie besitzt die Yamaha TF-Serie keine serienmäßig integrierte Dante-Schnittstelle.

Mit der NY64-D lässt sich Dante jedoch direkt im dafür vorgesehenen Erweiterungsschacht nachrüsten.

Damit kann ein vorhandenes Yamaha TF1, TF3, TF5 oder TF-Rack weiterhin als leistungsfähiges Netzwerk-Mischpult in professionellen Dante-Systemen eingesetzt werden.

Für wen eignet sich die Yamaha NY64-D?

Die Yamaha NY64-D eignet sich für Besitzer eines Yamaha TF-Mischpults, die ihr System um professionelle digitale Audio-Netzwerkfunktionen erweitern möchten.

Typische Einsatzbereiche sind:

• Live-Bands
• PA-Verleih
• Touring
• Clubs
• Kirchen
• Schulen und Veranstaltungszentren
• Corporate Events
• Streaming
• Festinstallationen
• digitale Stagebox-Systeme

Besonders sinnvoll ist die Karte, wenn Stageboxen direkt auf der Bühne eingesetzt werden sollen oder bereits eine Dante-Infrastruktur vorhanden ist.

Yamaha NY64-D kaufen beim Klavierhaus Langer

Die Yamaha NY64-D Dante Erweiterungskarte macht Yamaha TF1, TF3, TF5 und TF-Rack fit für professionelle Audio-over-IP-Systeme. Bis zu 64 Ein- und 64 Ausgangskanäle, PRIMARY/SECONDARY-Netzwerkanschlüsse sowie redundanter und Daisy-Chain-Betrieb machen die Karte zu einer flexiblen Erweiterung für Live-Sound und Festinstallationen.

Bei Klavierhaus Langer erhalten Sie Yamaha Digitalmischpulte, Dante Interfaces, Stageboxen, Lautsprecher sowie passende Netzwerk- und Audiokabel.

Gerne beraten wir Sie bei der Zusammenstellung eines kompletten Yamaha TF- und Dante-Systems. Lieferung ist selbstverständlich in ganz Österreich möglich.
