Yamaha RIO1608D3

Professionelle Dante Stagebox mit 16 Eingängen und 8 Ausgängen

Das Yamaha Rio1608-D3 ist ein professionelles Dante I/O-Rack der dritten Generation für Live-Sound, Touring, Theater, Broadcast und anspruchsvolle Festinstallationen. Mit 16 hochwertigen Mic/Line-Eingängen, 8 analogen XLR-Ausgängen, Dante-Audio mit bis zu 96 kHz sowie fernsteuerbaren Yamaha Head-Amps bietet das Rio1608-D3 eine kompakte und leistungsfähige Verbindung zwischen Bühne und Digitalmischpult.

Die dritte Generation der Yamaha Rio-Serie wurde hinsichtlich Klangqualität, Bedienkomfort und Betriebssicherheit weiterentwickelt. Zwei integrierte Netzteile ermöglichen eine redundante Stromversorgung, während ein integrierter Kopfhöreranschluss, lokale Bedienmöglichkeiten und eine Output-Delay-Funktion zusätzliche Flexibilität im professionellen Einsatz bieten.

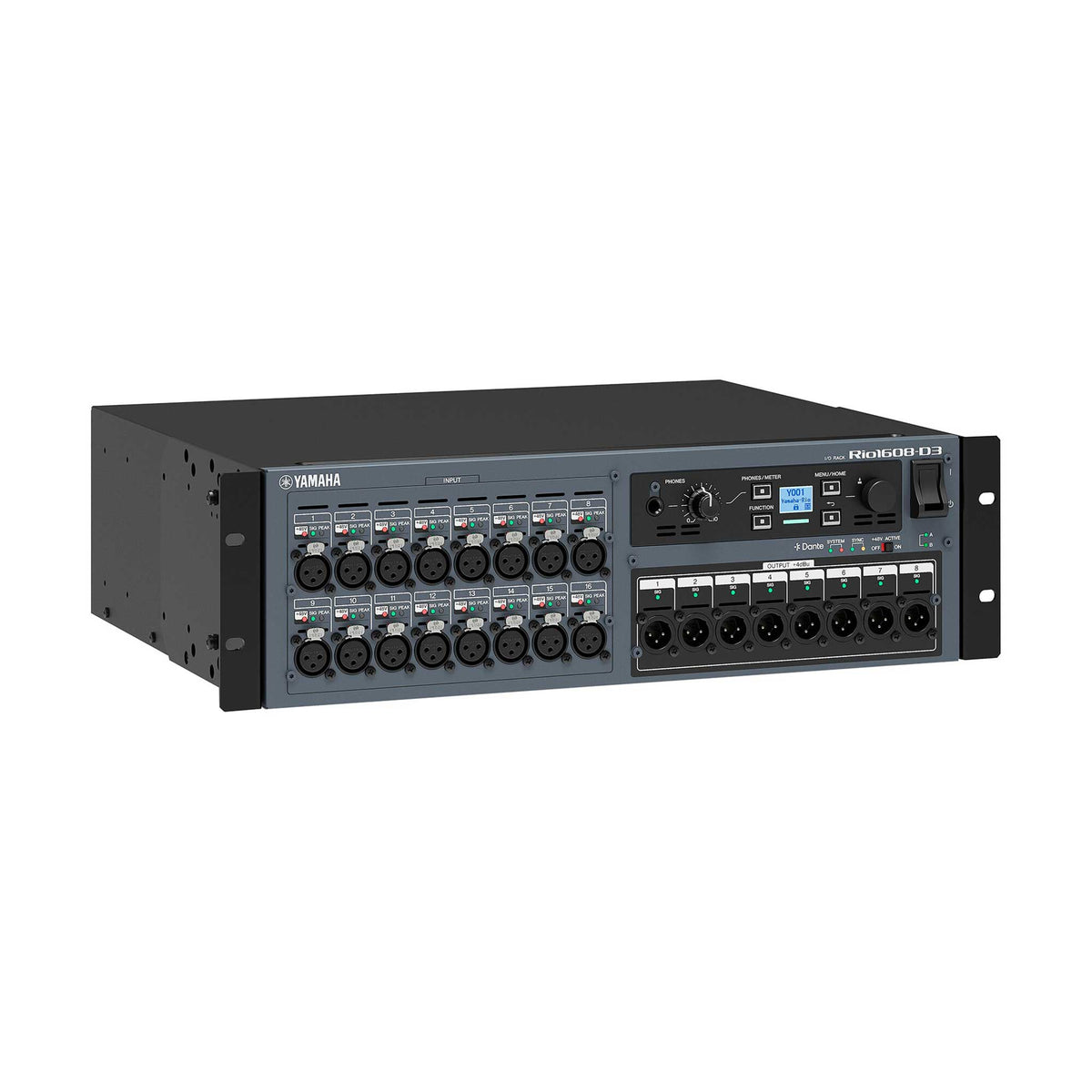

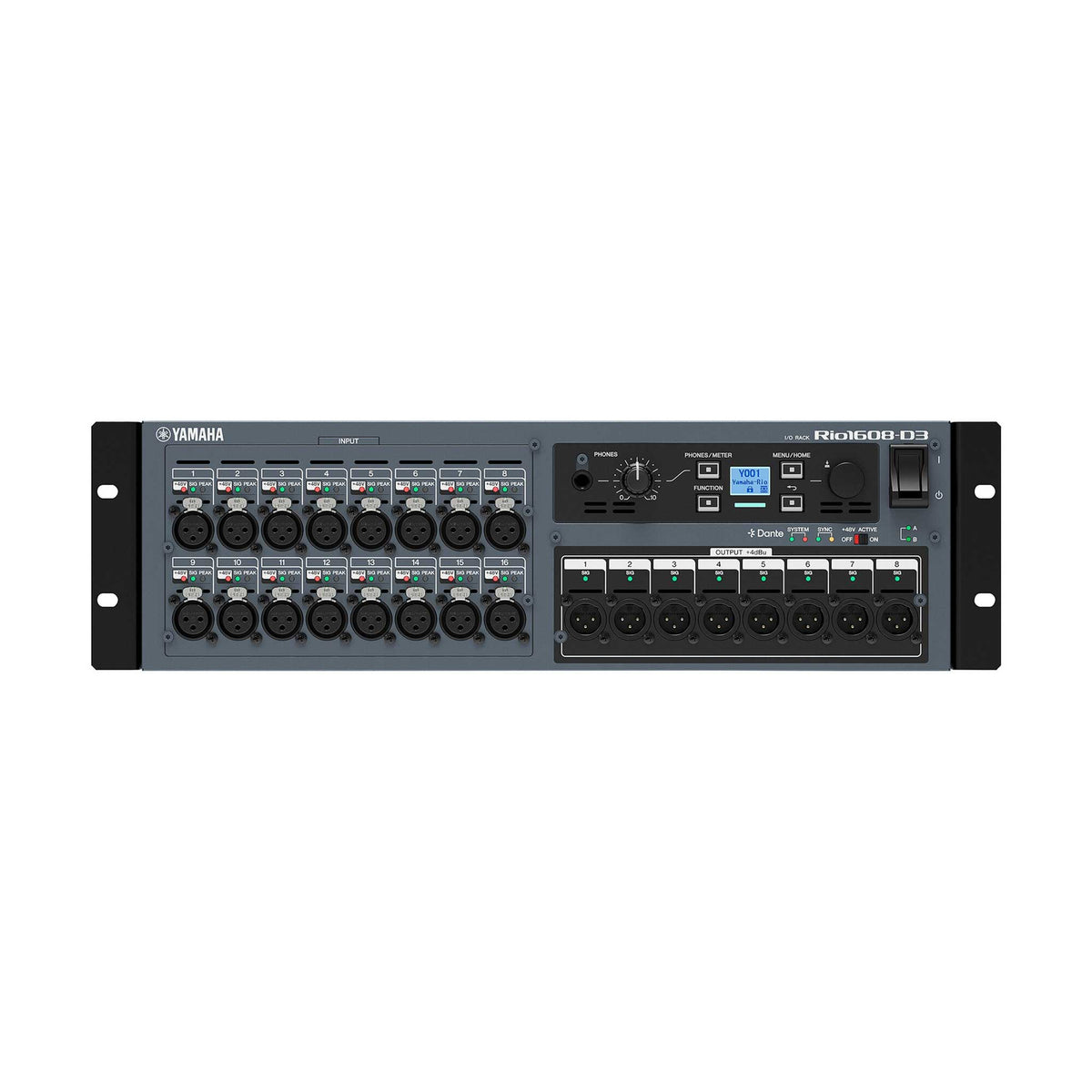

16 hochwertige Mic/Line-Eingänge

Das Yamaha Rio1608-D3 verfügt über 16 symmetrische XLR-Eingänge für Mikrofon- und Line-Signale. Dadurch können Mikrofone, Funkstrecken, DI-Boxen und professionelle Line-Quellen direkt auf der Bühne angeschlossen werden.

Die integrierten Yamaha Head-Amps bieten einen großen Gain-Bereich von -6 dB bis +66 dB. Damit können sowohl empfindliche Mikrofonsignale als auch professionelle Line-Pegel verarbeitet werden.

Für Kondensatormikrofone und aktive DI-Boxen steht an jedem Eingang individuell schaltbare +48-V-Phantomspeisung zur Verfügung.

8 analoge XLR-Ausgänge

Zusätzlich bietet das Rio1608-D3 8 symmetrische analoge XLR-Ausgänge. Diese können beispielsweise für folgende Anwendungen eingesetzt werden:

• Aktive PA-Lautsprecher
• Endstufen
• Monitorlautsprecher
• In-Ear-Systeme
• Frontfills
• Delay-Lines
• Sidefills
• Weitere professionelle Audiogeräte

Der nominale Ausgangspegel beträgt +4 dBu, der maximale Ausgangspegel liegt bei +24 dBu.

Dante Audio – 16 Sendekanäle und 10 Empfangskanäle

Das Yamaha Rio1608-D3 integriert sich vollständig in professionelle Dante Audio-Netzwerke.

• Dante TX: 16 Kanäle
• Dante RX: 10 Kanäle
• Dante PRIMARY: vorhanden
• Dante SECONDARY: vorhanden
• Datenformat: 24 Bit oder 32 Bit
• Netzwerk: Gigabit Ethernet

Dadurch können alle 16 analogen Eingangssignale digital über ein einziges Dante-Netzwerk zum Mischpult übertragen werden. Gleichzeitig können Signale aus dem Netzwerk zum Rio1608-D3 zurückgeführt und über die analogen Ausgänge ausgegeben werden.

Dante Primary und Secondary für redundante Netzwerke

Für professionelle Anwendungen besitzt das Rio1608-D3 separate Dante PRIMARY- und SECONDARY-Ports.

Damit können redundante Dante-Netzwerke aufgebaut werden. Fällt beispielsweise eine Netzwerkleitung oder ein Netzwerk-Switch aus, kann das zweite Netzwerk weiterhin für die digitale Audioübertragung zur Verfügung stehen.

Gerade bei Konzerten, Theaterproduktionen, Broadcast oder wichtigen Corporate Events erhöht dies die Betriebssicherheit des gesamten Audiosystems.

Samplingraten bis 96 kHz

Das Yamaha Rio1608-D3 unterstützt professionelle Samplingraten von:

• 44,1 kHz
• 48 kHz
• 88,2 kHz
• 96 kHz

Damit lässt sich das I/O-Rack hervorragend in moderne Yamaha Digitalmischpult- und Dante-Systeme mit 96-kHz-Betrieb integrieren.

Yamaha True Sound – hochwertige und transparente Signalübertragung

Yamaha verfolgt auch bei der dritten Rio-Generation das professionelle True Sound Konzept. Das Eingangssignal soll möglichst präzise und unverfälscht erfasst werden, damit dem Toningenieur eine saubere Grundlage für die weitere Bearbeitung im Mischpult zur Verfügung steht.

Der D/A-Wandler erreicht einen typischen Dynamikumfang von 120 dB. Vom analogen Eingang bis zum Ausgang werden typisch 115 dB Dynamikumfang erreicht.

Das typische Equivalent Input Noise beträgt bei maximalem Gain nur -128 dBu.

Remote Head-Amp Control

In Verbindung mit kompatiblen Yamaha Digitalmischpulten können die Head-Amps des Rio1608-D3 direkt vom Mischpult aus gesteuert werden.

Dadurch lassen sich wichtige Parameter komfortabel am FOH einstellen:

• Head-Amp Gain
• +48-V-Phantomspeisung
• Gain Compensation
• Input-Einstellungen
• Dante Routing

Der Tontechniker muss dadurch nicht zur Stagebox gehen, wenn beispielsweise der Mikrofonvorverstärker angepasst werden soll.

Gain Compensation für FOH, Monitor und Broadcast

In komplexen Dante-Systemen greifen häufig mehrere Mischpulte auf dieselben Mikrofonvorverstärker zu. Beispielsweise kann ein FOH-Pult gleichzeitig mit einem separaten Monitor- oder Broadcast-Pult verwendet werden.

Yamahas Gain Compensation hilft dabei, Änderungen am analogen Head-Amp auf digitaler Ebene auszugleichen. Dadurch können mehrere Konsolen dieselben Eingangssignale nutzen, ohne dass jede Änderung des analogen Gain zwangsläufig die Arbeitspegel aller angeschlossenen Mischpulte verändert.

Output Delay direkt im I/O-Rack

Eine praktische Erweiterung der dritten Rio-Generation ist die integrierte Output-Delay-Funktion.

Damit können Ausgangssignale direkt am I/O-Rack zeitlich verzögert werden. Das ist beispielsweise praktisch für:

• Delay-Lautsprecher
• Frontfills
• Sidefills
• Mehrzonen-Beschallungen
• Festinstallationen

Dadurch können bestimmte Anpassungen direkt im I/O-System vorgenommen werden, ohne dass zwingend zusätzliche externe Signalprozessoren benötigt werden.

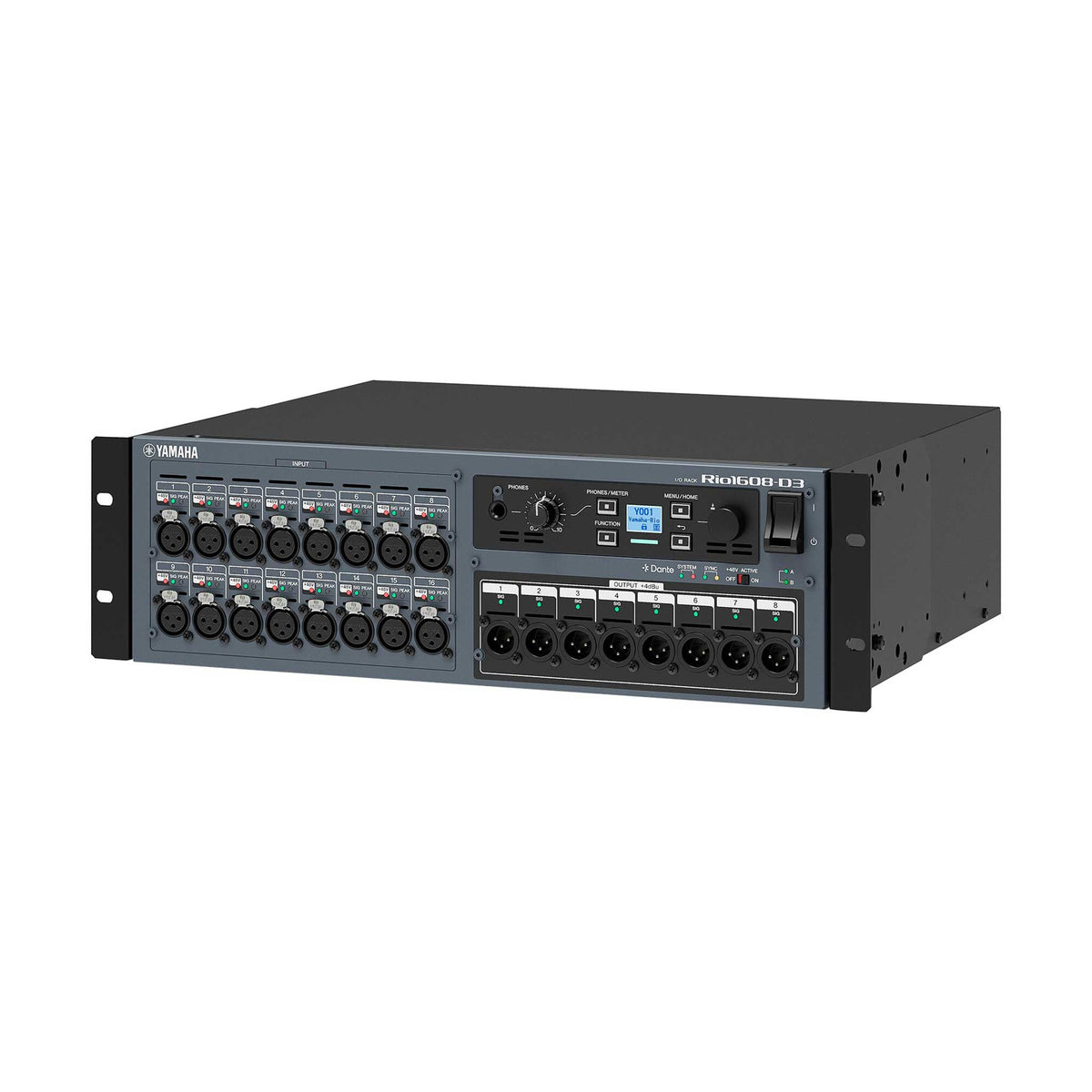

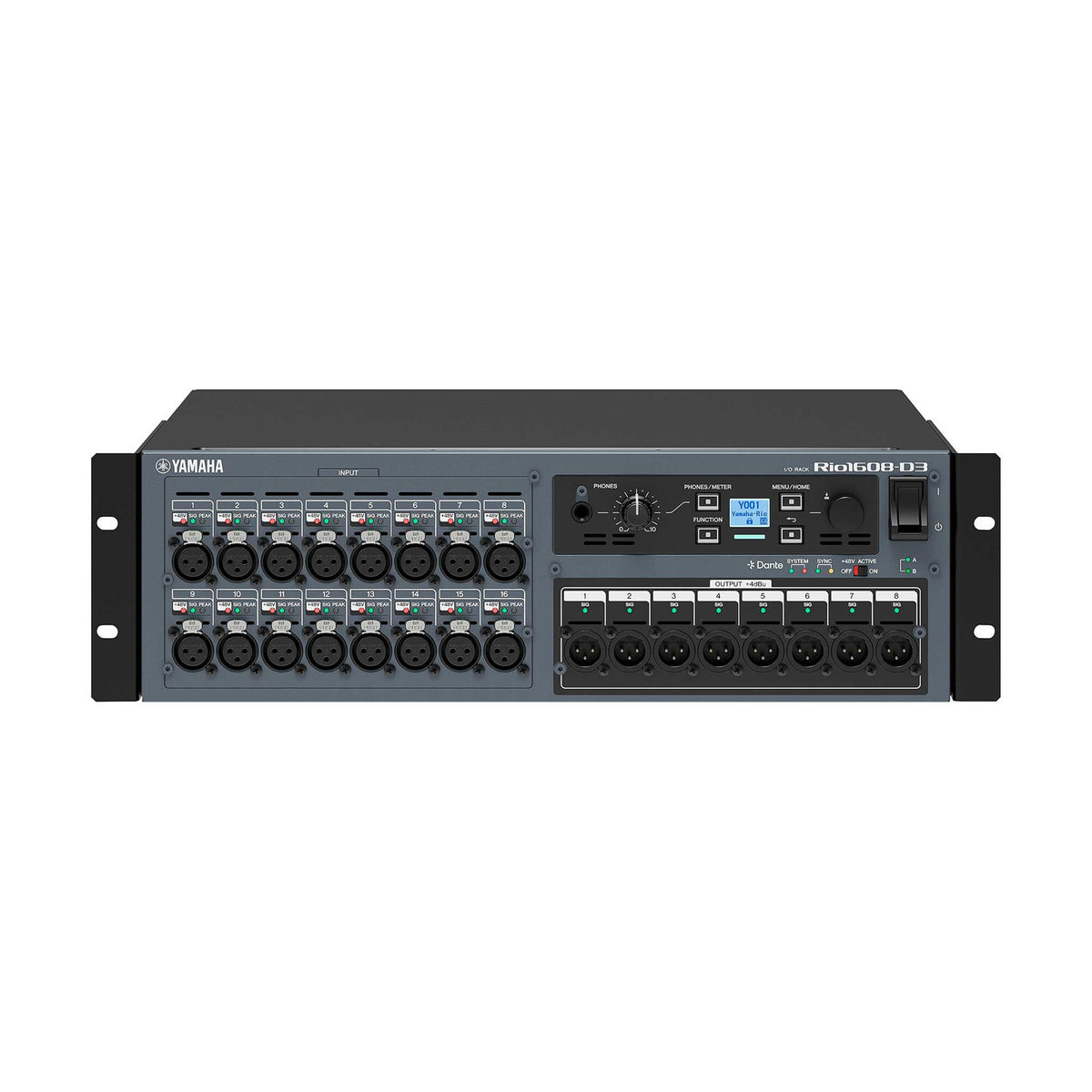

Integriertes Display und lokale Bedienung

Das Yamaha Rio1608-D3 verfügt über eine umfassende lokale Anzeige und Bedienelemente direkt am Gerät.

Wichtige Parameter wie Gain, Phantomspeisung, Ausgangsverzögerung, Netzwerkstatus und weitere Systemeinstellungen können dadurch auch direkt an der Stagebox überprüft beziehungsweise eingestellt werden.

Dies ist insbesondere beim Aufbau, Systemcheck und bei der Fehlersuche hilfreich.

Integrierter Kopfhöreranschluss

Die dritte Rio-Generation bietet einen integrierten Kopfhöreranschluss. Damit können Audiosignale direkt am I/O-Rack kontrolliert werden.

Das ist besonders praktisch bei Aufbau und Fehlersuche, da der Techniker Signale unmittelbar an der Stagebox abhören kann, ohne dafür zusätzliche externe Hardware verwenden zu müssen.

Separater NETWORK-Port für Steuerung

Neben den Dante PRIMARY- und SECONDARY-Anschlüssen besitzt das Rio1608-D3 einen separaten NETWORK-Port.

Damit kann ein eigenes Netzwerk für Steuerung und Monitoring aufgebaut werden. Gerade bei größeren professionellen Installationen lässt sich der Steuerdatenverkehr dadurch übersichtlich vom Dante-Audionetzwerk trennen.

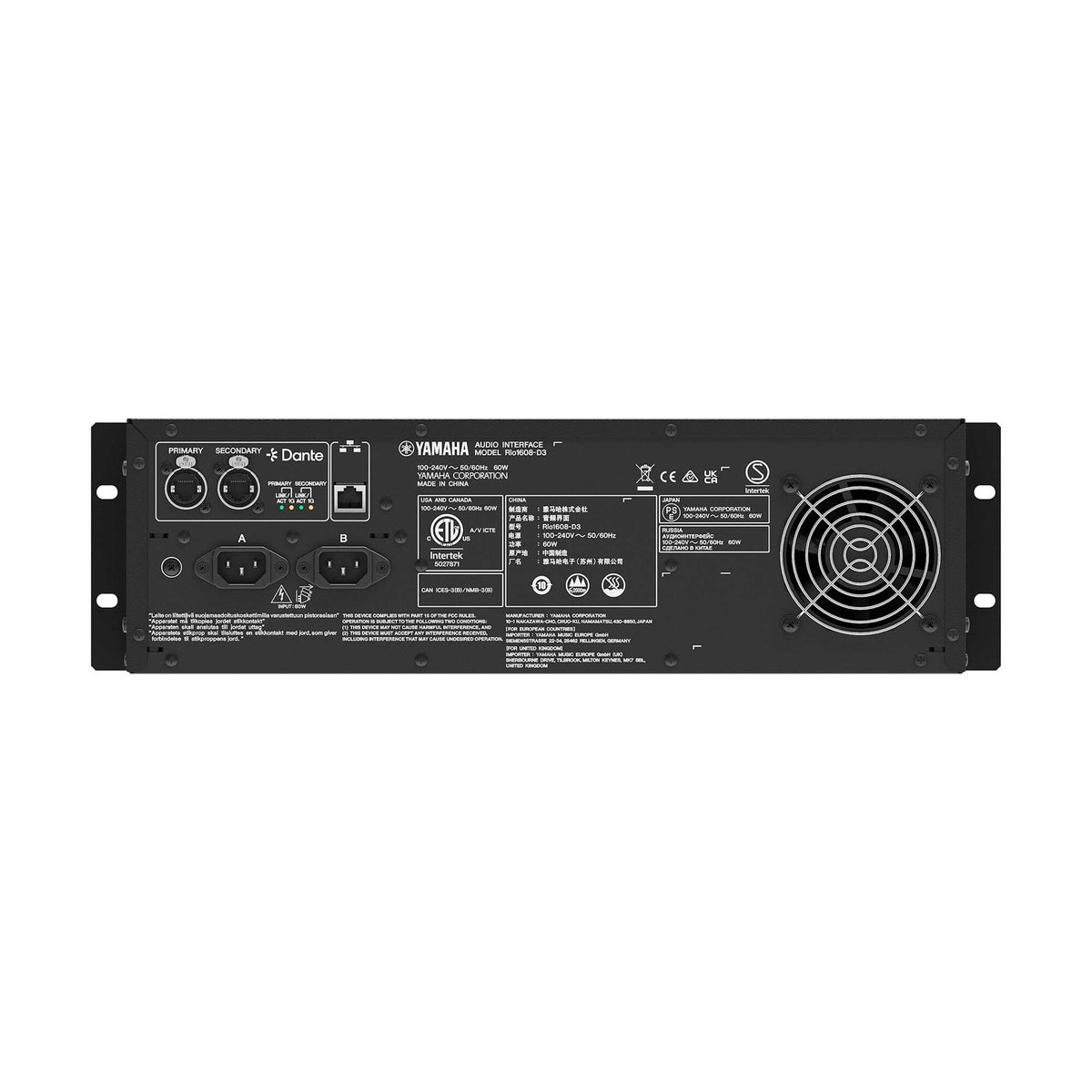

Zwei integrierte Netzteile

Ein besonders wichtiges Merkmal des Yamaha Rio1608-D3 ist die serienmäßig integrierte redundante Stromversorgung.

Im Gerät befinden sich zwei vollständige Netzteile. Werden beide Netzanschlüsse mit getrennten Stromkreisen oder USV-Systemen verbunden, kann beim Ausfall einer Stromversorgung das zweite Netzteil den Betrieb übernehmen.

Dadurch wird kein zusätzliches externes redundantes Netzteil benötigt.

Für professionelle Konzerte, Theater, Broadcast und andere kritische Anwendungen ist dies ein wichtiger Vorteil.

Kompakter als das Rio3224-D3

Das Rio1608-D3 bietet viele Technologien des größeren Rio3224-D3 in einem deutlich kompakteren Gehäuse.

Mit einer Höhe von nur 132 mm benötigt es wesentlich weniger Platz im Touring- oder Technikrack und bietet dennoch 16 hochwertige Mikrofoneingänge, 8 analoge Ausgänge, redundantes Dante und zwei integrierte Netzteile.

Mit einem Gewicht von nur rund 9,4 kg eignet sich das Rio1608-D3 damit besonders gut für mobile PA-Systeme und Touring.

Perfekte Ergänzung für Yamaha DM7 und DM7 Compact

Das Yamaha Rio1608-D3 eignet sich hervorragend als Dante Stagebox für Yamaha DM7 und DM7 Compact.

Die Stagebox wird direkt auf oder neben der Bühne positioniert. Mikrofone, DI-Boxen und weitere Quellen werden dort angeschlossen und anschließend digital über Dante zum Mischpult übertragen.

Dadurch kann ein klassisches analoges Multicore zwischen Bühne und FOH durch eine kompakte Netzwerkverbindung ersetzt werden.

Gain, Phantomspeisung und weitere Head-Amp-Parameter können bequem vom Mischpult aus gesteuert werden.

Ideal als dezentrale Stagebox

Durch die kompakte Bauform eignet sich das Rio1608-D3 auch hervorragend als dezentrale I/O-Einheit innerhalb größerer Systeme.

Statt alle Eingänge über eine einzige große Stagebox zu führen, können mehrere Rio1608-D3 an unterschiedlichen Stellen positioniert werden.

Typische Anwendungen sind beispielsweise:

• Hauptbühne
• Seitenbühne
• Orchestergraben
• Drum-Riser
• Backline-Bereich
• Technikräume
• verschiedene Veranstaltungszonen

Dadurch werden analoge Kabelwege kürzer und das gesamte System lässt sich flexibel skalieren.

Die wichtigsten Eigenschaften des Yamaha Rio1608-D3

• Professionelles Yamaha Dante I/O-Rack der 3. Generation
• 16 analoge Mic/Line-Eingänge
• 8 analoge XLR-Ausgänge
• Hochwertige Yamaha Head-Amps
• Gain-Bereich -6 bis +66 dB
• Individuell schaltbare +48-V-Phantomspeisung
• Remote Head-Amp Control
• Gain Compensation
• Dante 16 TX / 10 RX
• Dante PRIMARY und SECONDARY
• Redundante Dante-Netzwerke möglich
• Dante Audio mit 24 Bit oder 32 Bit
• Samplingraten bis 96 kHz
• Output Delay
• Umfangreiche lokale Anzeige
• Lokale Steuerung wichtiger Parameter
• Separater NETWORK-Port
• Integrierter Kopfhöreranschluss
• 120 dB typischer D/A-Dynamikumfang
• 115 dB typischer Dynamikumfang Input zu Output
• -128 dBu typisches Equivalent Input Noise
• Zwei integrierte Netzteile
• Redundante Stromversorgung möglich
• Kompakte Rack-Bauweise
• Nur ca. 9,4 kg Gewicht

Technische Daten Yamaha Rio1608-D3

• Hersteller: Yamaha
• Modell: Rio1608-D3
• Produkttyp: Dante I/O-Rack / Stagebox
• Analoge Eingänge: 16 × Mic/Line
• Eingangsanschlüsse: symmetrische XLR-Buchsen
• Analoge Ausgänge: 8
• Ausgangsanschlüsse: symmetrische XLR-Stecker
• Head-Amp Gain: -6 bis +66 dB
• Phantomspeisung: +48 V, pro Eingang softwaregesteuert
• Maximaler Eingangspegel: +30 dBu bei -6 dB Gain
• Nominaler Ausgangspegel: +4 dBu
• Maximaler Ausgangspegel: +24 dBu
• Dante Sendekanäle: 16
• Dante Empfangskanäle: 10
• Dante Ports: PRIMARY / SECONDARY
• Dante Netzwerk: 1000BASE-T über etherCON
• Dante Datenformat: 24 Bit / 32 Bit
• Samplingraten: 44,1 / 48 / 88,2 / 96 kHz
• NETWORK: 1000BASE-T / 100BASE-TX über RJ45
• Kopfhöreranschluss: 6,3 mm Stereo-Klinke
• Frequenzgang: 20 Hz – 20 kHz
• Dynamikumfang D/A: 120 dB typ.
• Dynamikumfang Input zu Output: 115 dB typ.
• Equivalent Input Noise: -128 dBu typ. bei +66 dB Gain
• Signalverzögerung: unter 1,7 ms im spezifizierten 96-kHz-Yamaha/Dante-Setup
• Stromversorgung: 100–240 V AC, 50/60 Hz
• Netzteile: 2 × intern, redundant nutzbar
• Leistungsaufnahme: ca. 60 W
• Breite: 480 mm
• Höhe: 132 mm
• Tiefe: 370 mm
• Gewicht: ca. 9,4 kg

Rio1608-D3 oder Rio3224-D3 – was ist der Unterschied?

Das Yamaha Rio1608-D3 ist das kompaktere Modell der dritten Rio-Generation. Es eignet sich besonders für Systeme, bei denen 16 Mikrofoneingänge und 8 analoge Ausgänge pro I/O-Punkt ausreichend sind.

Das größere Rio3224-D3 bietet dagegen:

• 32 statt 16 analoge Eingänge
• 16 statt 8 analoge Ausgänge
• zusätzlich 8 AES/EBU-Ausgangskanäle
• Dante 32 TX / 26 RX statt 16 TX / 10 RX

Das Rio1608-D3 ist dafür deutlich kompakter und leichter. Mit nur rund 9,4 kg und 132 mm Gehäusehöhe eignet es sich hervorragend für mobile Touring-Racks und dezentrale Stagebox-Systeme.

Für wen eignet sich das Yamaha Rio1608-D3?

Das Yamaha Rio1608-D3 eignet sich besonders für professionelle Anwender, die eine hochwertige, kompakte und ausfallsichere Dante Stagebox benötigen.

Typische Einsatzbereiche sind:

• Live-Konzerte
• Touring
• PA-Verleih
• Festivals
• Theater und Musical
• Broadcast
• Corporate Events
• Konzerthäuser
• Kirchen
• Recording
• Festinstallationen

Durch Dante, Remote Head-Amp Control, redundante Stromversorgung und die kompakte Bauform ist das Rio1608-D3 besonders gut für professionelle Systeme geeignet, die zuverlässig und flexibel skalierbar sein müssen.

Yamaha Rio1608-D3 kaufen beim Klavierhaus Langer

Das Yamaha Rio1608-D3 Dante I/O-Rack kombiniert 16 hochwertige Mic/Line-Eingänge, 8 analoge Ausgänge, Dante-Netzwerkfähigkeit und professionelle Yamaha Audioqualität in einem kompakten und robusten Gehäuse.

Bei Klavierhaus Langer erhalten Sie professionelle Yamaha Digitalmischpulte, Dante Stageboxen, I/O-Racks, Lautsprechersysteme sowie passendes Netzwerk- und Audiozubehör.

Gerne beraten wir Sie bei der Zusammenstellung eines vollständigen Systems aus Yamaha Rio1608-D3, DM7, DM7 Compact, DM5 und DM5 Compact oder weiteren Yamaha Digitalmischpulten sowie der passenden Dante-Infrastruktur. Lieferung ist selbstverständlich in ganz Österreich möglich.
