Yamaha RIO3224D3

Professionelles Dante I/O-Rack mit 32 Eingängen und 16 Ausgängen

Das Yamaha Rio3224-D3 ist ein professionelles Dante I/O-Rack der dritten Generation für Live-Sound, Touring, Theater, Broadcast und anspruchsvolle Festinstallationen. Mit 32 hochwertigen Mic/Line-Eingängen, 16 analogen Ausgängen, 8 digitalen AES/EBU-Ausgangskanälen und umfangreicher Dante-Vernetzung bietet das Rio3224-D3 eine leistungsfähige Schnittstelle zwischen Bühne, FOH und professionellen Yamaha Digitalmischpulten.

Die dritte Generation der Yamaha Rio-Serie wurde hinsichtlich Klangqualität, Bedienkomfort und Betriebssicherheit weiterentwickelt. Ein größerer Dynamikumfang, niedrigere Störgeräusche, integriertes Kopfhörer-Monitoring, Output Delay, Phase- und Level-Funktionen sowie zwei vollständig integrierte Netzteile machen das Rio3224-D3 zu einer hochwertigen Lösung für professionelle Audiosysteme.

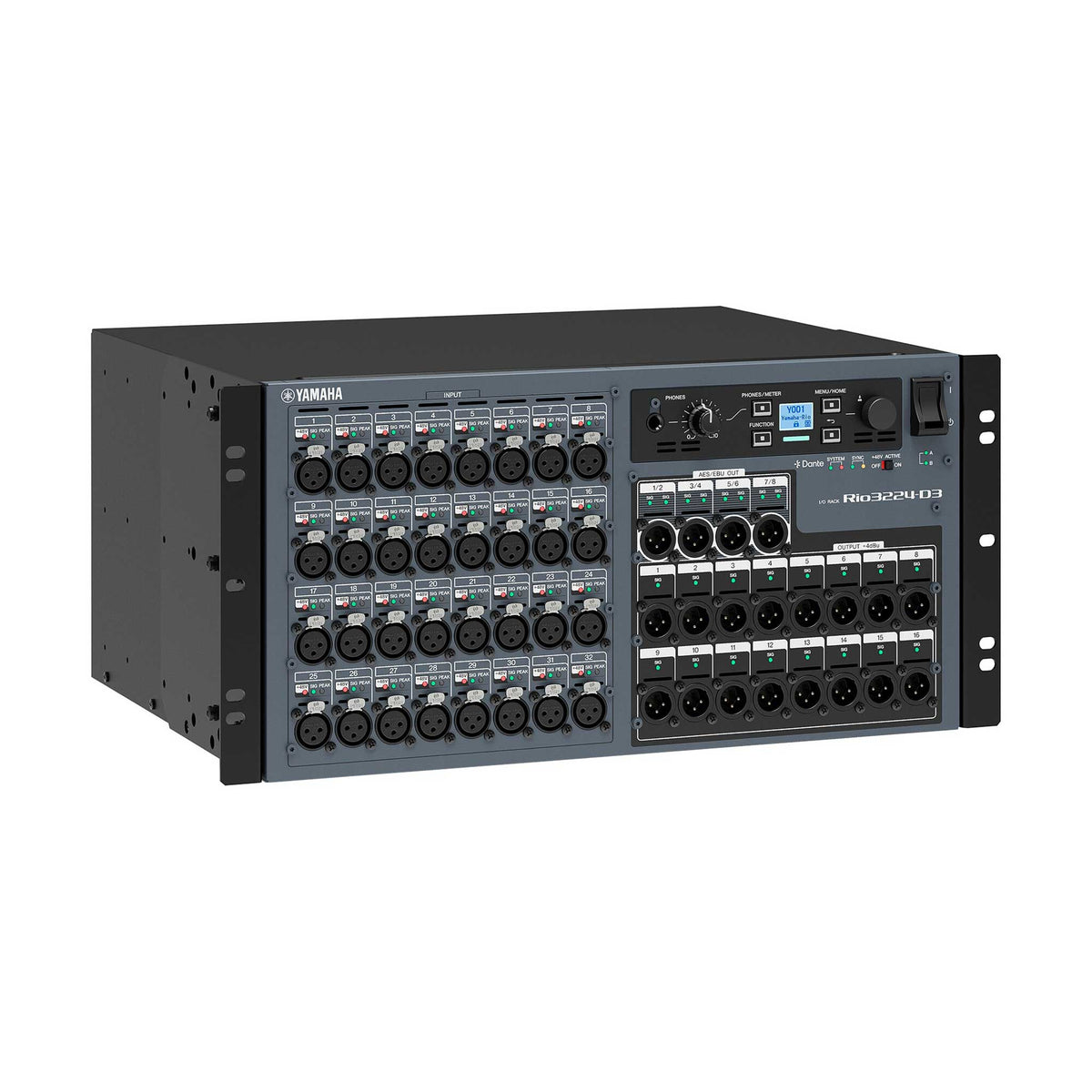

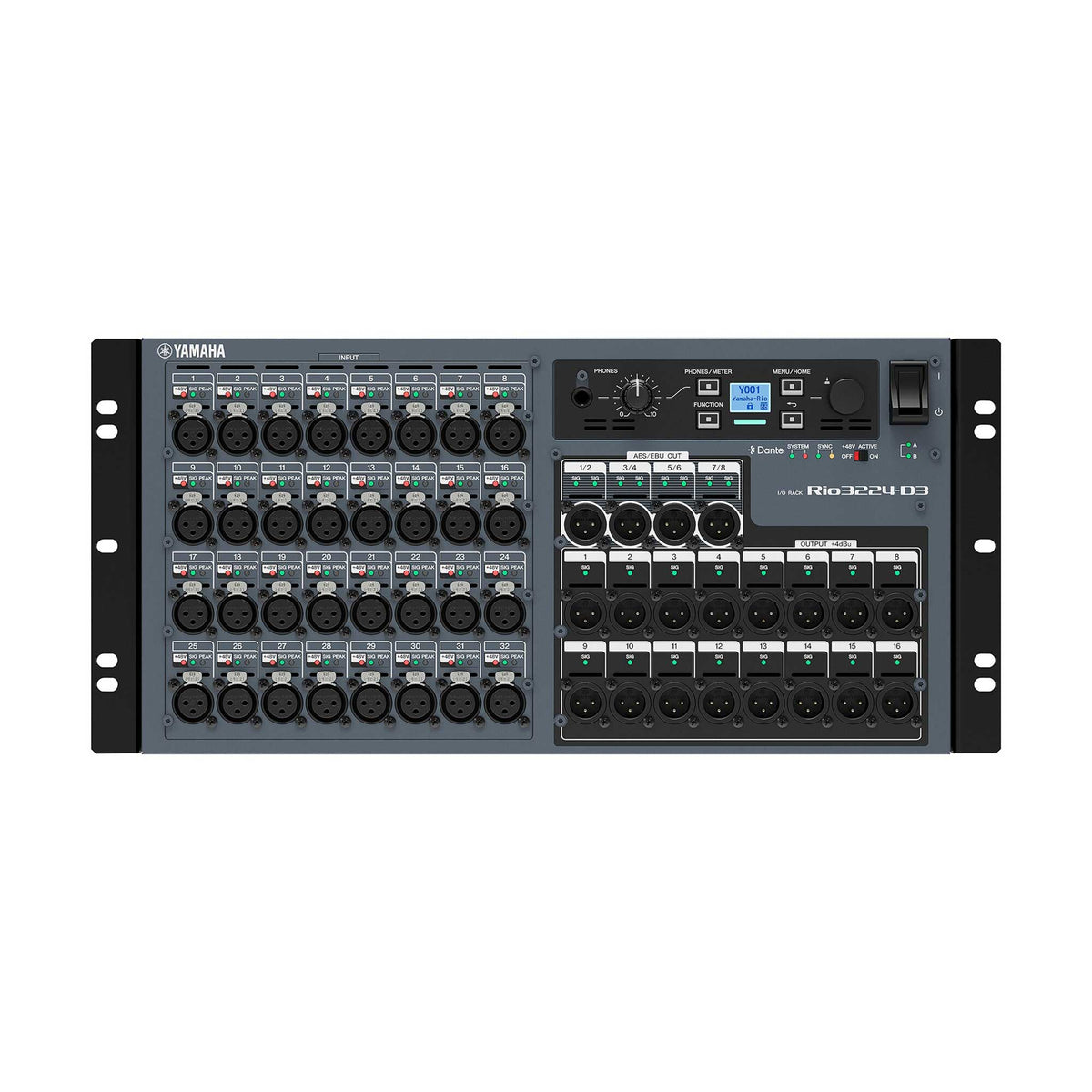

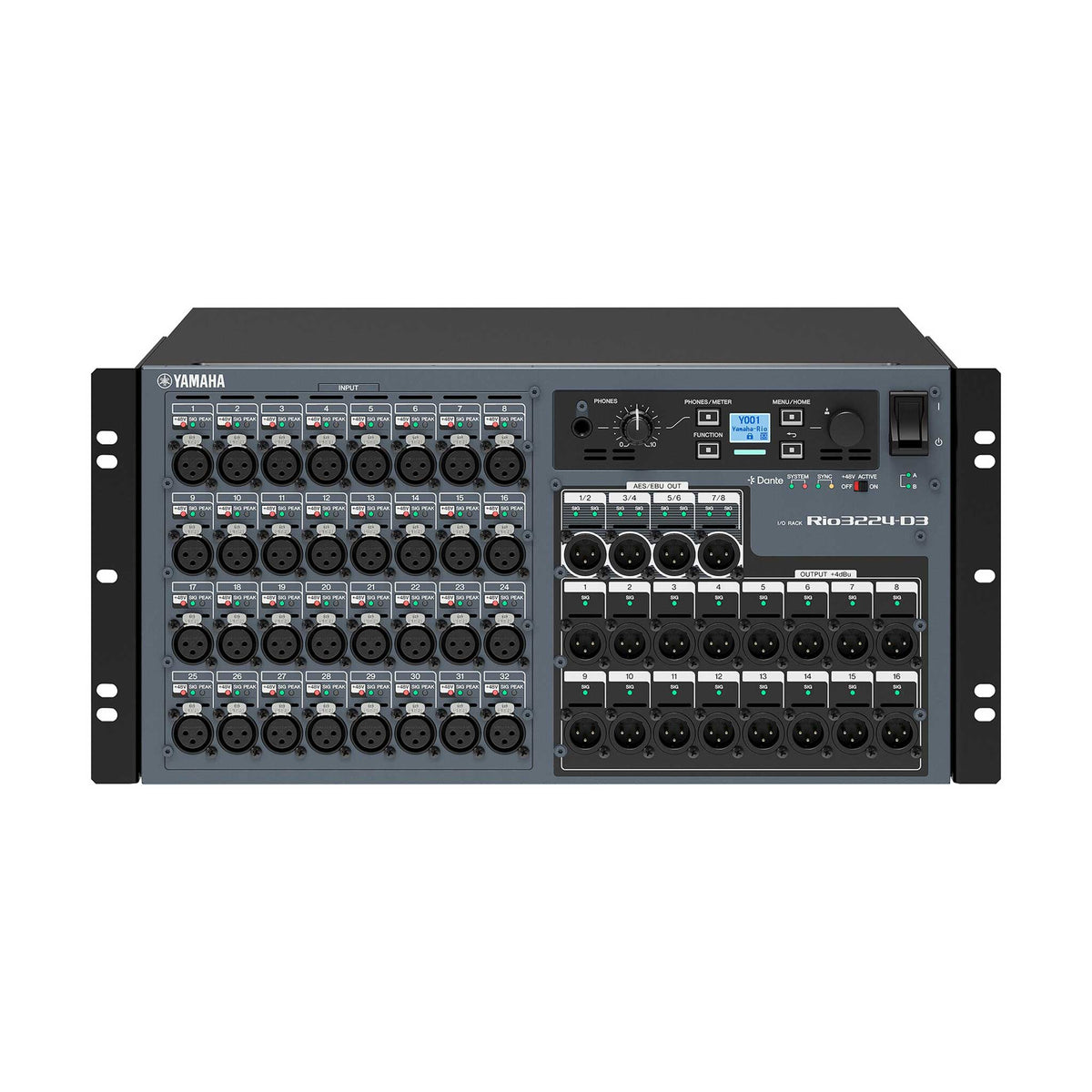

32 hochwertige Mic/Line-Eingänge

Auf der Vorderseite des Yamaha Rio3224-D3 stehen 32 symmetrische XLR-Eingänge für Mikrofon- und Line-Signale zur Verfügung.

Die integrierten Yamaha Head-Amps bieten einen großen Gain-Bereich von -6 dB bis +66 dB und eignen sich damit sowohl für empfindliche Mikrofone als auch für professionelle Line-Signale.

Für Kondensatormikrofone und aktive DI-Boxen steht an jedem Eingang eine individuell softwaregesteuerte +48-V-Phantomspeisung zur Verfügung.

16 analoge XLR-Ausgänge

Zusätzlich besitzt das Rio3224-D3 16 symmetrische analoge XLR-Ausgänge. Diese können beispielsweise für folgende Anwendungen verwendet werden:

• Aktive PA-Lautsprecher
• Endstufen
• Monitorwege
• In-Ear-Systeme
• Delay-Lines
• Sidefills und Frontfills
• Weitere analoge Audiogeräte

Der nominale Ausgangspegel beträgt +4 dBu, der maximale Ausgangspegel liegt bei +24 dBu.

8 digitale AES/EBU-Ausgänge

Das Yamaha Rio3224-D3 bietet zusätzlich 8 digitale AES/EBU-Ausgangskanäle über vier symmetrische XLR-Anschlüsse.

Dadurch können professionelle digitale Geräte wie Endstufen, Signalprozessoren, Recording-Systeme oder andere AES/EBU-kompatible Komponenten direkt digital angesteuert werden.

Die Übertragung erfolgt mit 24 Bit und ermöglicht eine hochwertige digitale Signalübertragung ohne zusätzliche D/A- und A/D-Wandlung.

Dante Audio – 32 Sendekanäle und 26 Empfangskanäle

Das Yamaha Rio3224-D3 integriert sich vollständig in professionelle Dante Audio-Netzwerke.

• Dante TX: 32 Kanäle vom Rio ins Netzwerk
• Dante RX: 26 Kanäle aus dem Netzwerk zum Rio
• Dante PRIMARY: vorhanden
• Dante SECONDARY: vorhanden
• Datenformat: 24 Bit oder 32 Bit
• Netzwerk: Gigabit Ethernet

Dadurch können sämtliche 32 analogen Eingangskanäle digital über Dante an ein Mischpult übertragen werden. Gleichzeitig können bis zu 26 Signale aus dem Dante-Netzwerk empfangen und für die analogen, digitalen sowie Monitoring-Funktionen verwendet werden.

Dante Primary und Secondary für redundante Netzwerke

Für professionelle Produktionen verfügt das Rio3224-D3 über separate Dante PRIMARY- und SECONDARY-Ports.

Damit lassen sich redundante Dante-Netzwerke aufbauen. Sollte eine Netzwerkverbindung ausfallen, kann die zweite Netzwerkstrecke weiterhin für die Audioübertragung zur Verfügung stehen.

Gerade bei Konzerten, Theaterproduktionen, Broadcast-Anwendungen und wichtigen Corporate Events bietet diese Redundanz einen wesentlichen Sicherheitsvorteil.

Bis zu 96 kHz Samplingrate

Das Yamaha Rio3224-D3 unterstützt professionelle Samplingraten von:

• 44,1 kHz
• 48 kHz
• 88,2 kHz
• 96 kHz

Damit eignet sich das I/O-Rack hervorragend für professionelle Yamaha Digitalmischpulte und hochwertige Dante-Systeme mit 96-kHz-Betrieb.

Weiterentwickelte Yamaha True Sound Klangqualität

Die dritte Generation der Yamaha Rio-Serie wurde hinsichtlich Audioqualität nochmals verbessert. Yamaha verfolgt dabei das sogenannte True Sound Konzept: Das Eingangssignal soll möglichst präzise und unverfälscht erfasst werden, damit dem Toningenieur eine optimale Grundlage für die weitere Klangbearbeitung zur Verfügung steht.

Das Rio3224-D3 erreicht einen typischen Dynamikumfang von 120 dB am D/A-Wandler und rund 115 dB vom Eingang zum Ausgang.

Das typische Equivalent Input Noise liegt bei nur -128 dBu bei maximalem Gain.

Remote Head-Amp Control

In Verbindung mit kompatiblen Yamaha Digitalmischpulten lassen sich die Head-Amps des Rio3224-D3 komfortabel aus der Ferne steuern.

Dadurch können wichtige Parameter direkt am FOH eingestellt werden:

• Head-Amp Gain
• +48-V-Phantomspeisung
• Gain Compensation
• Input-Einstellungen
• Dante Routing

Der Techniker muss dadurch nicht zur Stagebox gehen, um beispielsweise den Mikrofon-Gain zu verändern.

Gain Compensation für mehrere Mischpulte

Eine wichtige Funktion für komplexe Produktionen ist Yamahas Gain Compensation.

Wenn mehrere Mischpulte gleichzeitig auf dieselben Head-Amps zugreifen, könnten Änderungen des analogen Gain normalerweise auch die Pegel an anderen Konsolen beeinflussen.

Gain Compensation gleicht Änderungen des analogen Vorverstärkers auf digitaler Ebene automatisch aus. Dadurch kann ein konstanter digitaler Ausgangspegel erhalten bleiben.

Dies ist besonders nützlich, wenn beispielsweise FOH-, Monitor- und Broadcast-Konsolen gleichzeitig dieselben Eingangssignale verwenden.

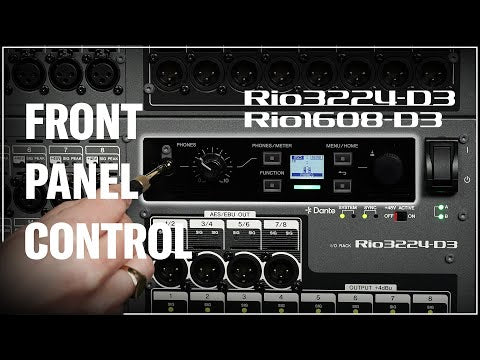

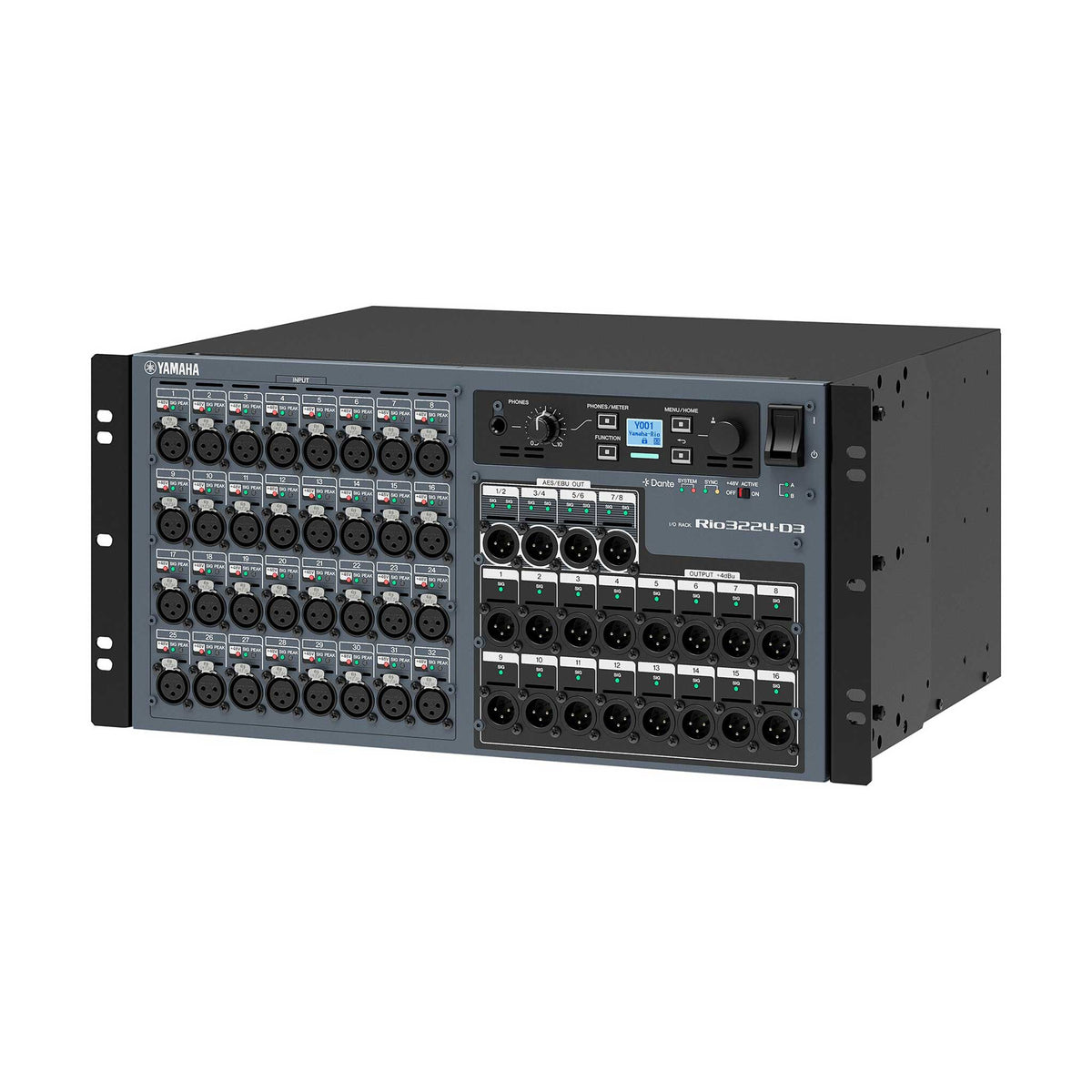

Integriertes Display und lokale Bedienung

Das Yamaha Rio3224-D3 besitzt ein umfangreiches integriertes Display und Bedienelemente direkt am Gerät.

Dadurch können wichtige Parameter auch lokal überprüft und eingestellt werden. Dazu gehören unter anderem:

• Head-Amp Gain
• +48-V-Phantomspeisung
• Ausgangseinstellungen
• Delay
• Netzwerkeinstellungen
• Gerätestatus

Dies erleichtert Setup, Fehlersuche und Systemkontrolle direkt an der Bühne oder im Technikraum.

Output Delay für jeden Ausgang

Eine wichtige Neuerung der dritten Rio-Generation ist die integrierte Output-Delay-Funktion.

Dadurch können Ausgangssignale direkt im I/O-Rack zeitlich verzögert werden. Dies ist beispielsweise besonders praktisch für:

• Delay-Lautsprecher
• Frontfills
• Sidefills
• Mehrzonen-Beschallung
• Festinstallationen

In vielen Anwendungen kann dadurch zusätzliche externe Signalverarbeitung reduziert werden.

Phase- und Level-Kontrolle an den Ausgängen

Neben dem Output Delay bietet das Rio3224-D3 zusätzliche Phase- und Level-Funktionen an den Ausgangskanälen.

Damit können wichtige Anpassungen direkt innerhalb des I/O-Racks vorgenommen werden. Besonders bei komplexen RIVAGE PM-, Live- und Installationssystemen erhöht dies die Flexibilität erheblich.

Integrierter Kopfhöreranschluss

Das Rio3224-D3 besitzt einen eigenen 6,3-mm-Stereo-Kopfhöreranschluss.

Damit können Ein- und Ausgangssignale direkt an der Stagebox kontrolliert werden. Das ist besonders praktisch bei Aufbau, Systemcheck und Fehlersuche.

Zusätzlich können auch Signale der letzten beiden Dante-Empfangskanäle auf den Kopfhörer gelegt werden. Dadurch kann beispielsweise eine direkte Kommunikations- oder Monitoring-Verbindung zwischen FOH und Bühne eingerichtet werden.

Separate Netzwerkverbindung für Steuerung

Neben den beiden Dante-Anschlüssen besitzt das Yamaha Rio3224-D3 einen separaten NETWORK-Port.

Dieser kann für Steuerung und Monitoring verwendet werden und ermöglicht eine Trennung des Control-Netzwerks vom eigentlichen Dante-Audionetzwerk.

Gerade bei großen Festinstallationen und komplexen professionellen Netzwerken sorgt dies für eine übersichtlichere Systemarchitektur.

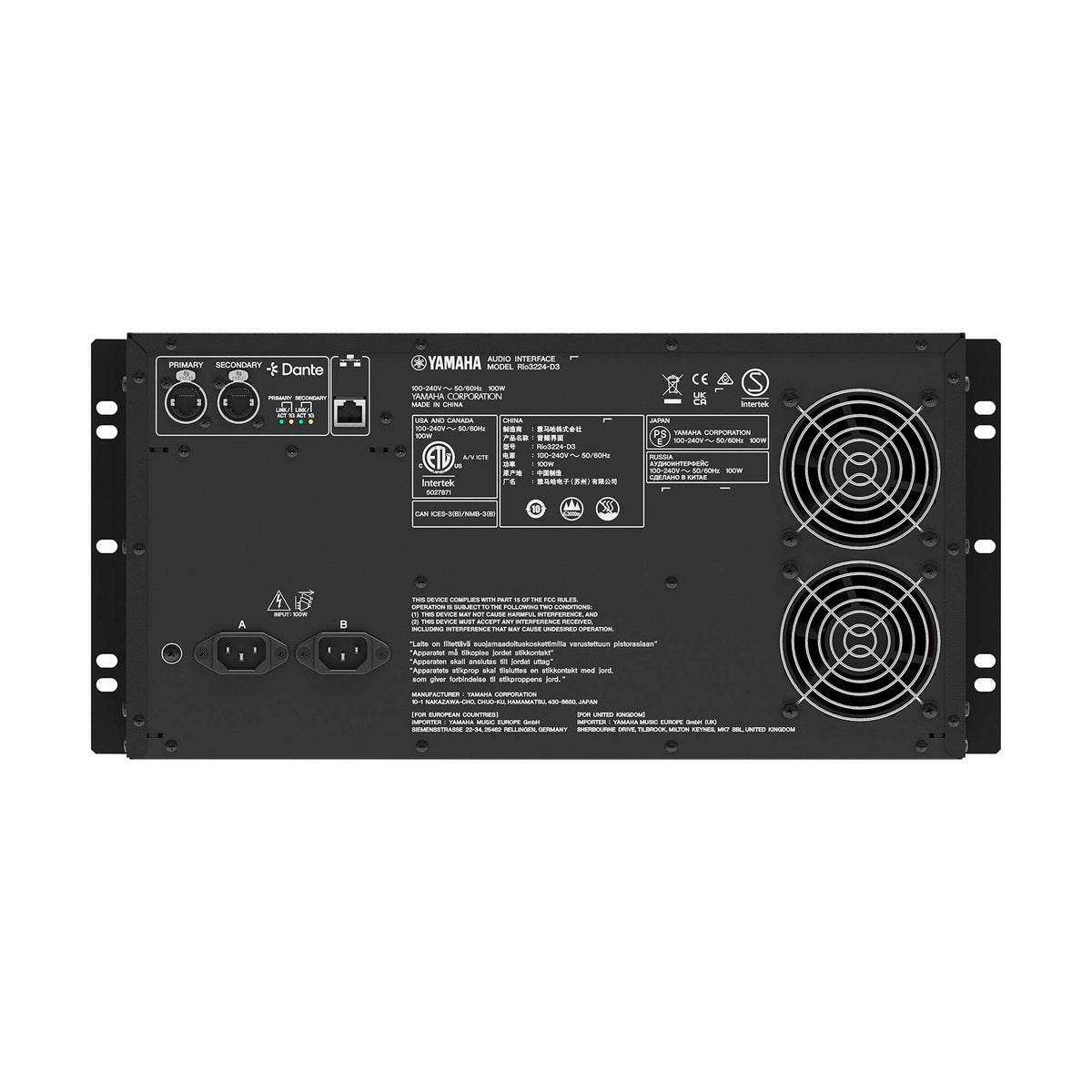

Zwei integrierte Netzteile für maximale Betriebssicherheit

Ein besonders wichtiges Merkmal des Yamaha Rio3224-D3 ist die serienmäßig integrierte Dual-Power-Supply.

Das Gerät besitzt zwei vollständige interne Netzteile. Werden beide Netzanschlüsse mit getrennten Stromkreisen oder USV-Systemen verbunden, kann das Rio3224-D3 beim Ausfall einer Stromversorgung weiterarbeiten.

Dadurch wird kein externes redundantes Netzteil benötigt.

Gerade für professionelle Live-Shows, Theater, Broadcast und andere kritische Anwendungen ist diese integrierte Redundanz ein entscheidender Vorteil.

Leiserer Betrieb der dritten Generation

Yamaha hat bei der D3-Serie auch die interne Luftführung überarbeitet. Dadurch konnte das Lüftergeräusch gegenüber früheren Generationen reduziert werden.

Dies ist besonders bei Theater, Broadcast, Studios und anderen geräuschsensiblen Anwendungen von Vorteil.

Integration mit professionellen Yamaha Mischpulten

Das Yamaha Rio3224-D3 lässt sich in zahlreiche professionelle Yamaha Digitalmischpult-Systeme integrieren.

Dazu gehören unter anderem:

• Yamaha RIVAGE PM Serie
• Yamaha DM7 Serie
• Yamaha CL Serie
• Yamaha QL Serie
• weitere kompatible Yamaha Dante-Systeme

Bei kompatiblen Systemen können Head-Amp-Parameter und weitere Einstellungen direkt von der Mischpultoberfläche aus gesteuert werden.

Perfekte Stagebox für Yamaha DM7 und DM7 Compact

Besonders leistungsfähig ist die Kombination aus dem Yamaha Rio3224-D3 und einem Yamaha DM7 oder DM7 Compact.

Über Dante können alle 32 Mikrofon- beziehungsweise Line-Eingänge über ein einziges Netzwerk zum Mischpult übertragen werden.

Dadurch kann die Stagebox direkt an der Bühne positioniert werden, während sich das Mischpult am FOH befindet. Ein schweres analoges 32-Kanal-Multicore zwischen Bühne und FOH wird dadurch überflüssig.

Gain, Phantomspeisung und weitere Parameter lassen sich bequem vom Mischpult aus kontrollieren.

Ideal für FOH-, Monitor- und Broadcast-Splits

Durch Dante und Gain Compensation eignet sich das Rio3224-D3 hervorragend für Produktionen, bei denen mehrere Mischpulte gleichzeitig auf dieselben Bühnensignale zugreifen.

Typische Konfigurationen sind:

• FOH-Mischpult
• separates Monitorpult
• Broadcast-Mischpult
• Recording-System

Alle Systeme können dieselben Eingangssignale über Dante erhalten, ohne dass ein klassischer analoger Split benötigt wird.

Die wichtigsten Eigenschaften des Yamaha Rio3224-D3

• Professionelles Yamaha Dante I/O-Rack der 3. Generation
• 32 analoge Mic/Line-Eingänge
• 16 analoge XLR-Ausgänge
• 8 AES/EBU-Digitalausgänge
• Remote-steuerbare Yamaha Head-Amps
• Gain-Bereich -6 bis +66 dB
• Individuell schaltbare +48-V-Phantomspeisung
• Dante 32 TX / 26 RX
• Dante PRIMARY und SECONDARY
• 24-Bit- und 32-Bit-Dante-Audio
• Samplingraten bis 96 kHz
• Gain Compensation
• Output Delay
• Phase Control
• Output Level Control
• Integriertes Display
• Lokale Bedienung wichtiger Parameter
• Separater NETWORK-Port für Steuerung
• Integrierter Kopfhöreranschluss
• Lokales Input-/Output-Monitoring
• 120 dB typischer D/A-Dynamikumfang
• 115 dB typischer Dynamikumfang Input zu Output
• -128 dBu typisches Equivalent Input Noise
• Zwei integrierte Netzteile
• Redundante Stromversorgung möglich
• Leiserer Lüfterbetrieb der D3-Generation

Technische Daten Yamaha Rio3224-D3

• Hersteller: Yamaha
• Modell: Rio3224-D3
• Produkttyp: Dante I/O-Rack / Stagebox
• Analoge Eingänge: 32 × Mic/Line
• Eingangsanschlüsse: symmetrische XLR-Buchsen
• Analoge Ausgänge: 16
• Ausgangsanschlüsse: symmetrische XLR-Stecker
• AES/EBU: 8 Ausgangskanäle über 4 XLR
• Head-Amp Gain: -6 bis +66 dB
• Phantomspeisung: +48 V, pro Kanal softwaregesteuert
• Maximaler analoger Eingangspegel: +30 dBu bei -6 dB Gain
• Nominaler Ausgangspegel: +4 dBu
• Maximaler Ausgangspegel: +24 dBu
• Dante Sendekanäle: 32
• Dante Empfangskanäle: 26
• Dante Ports: PRIMARY / SECONDARY
• Dante Netzwerk: 1000BASE-T über etherCON
• Dante Datenlänge: 24 Bit / 32 Bit
• Samplingraten: 44,1 / 48 / 88,2 / 96 kHz
• NETWORK: 1000BASE-T / 100BASE-TX über RJ45
• Kopfhörer: 6,3 mm Stereo-Klinke
• Frequenzgang: 20 Hz – 20 kHz
• Dynamikumfang D/A: 120 dB typ.
• Dynamikumfang Input zu Output: 115 dB typ.
• Equivalent Input Noise: -128 dBu typ. bei +66 dB Gain
• Signalverzögerung: unter 1,7 ms bei 96 kHz im spezifizierten Yamaha/Dante-Setup
• Stromversorgung: 100–240 V AC, 50/60 Hz
• Netzteile: 2 × intern, redundant nutzbar
• Leistungsaufnahme: ca. 100 W
• Breite: 480 mm
• Höhe: 220 mm
• Tiefe: 370 mm
• Gewicht: ca. 13,2 kg

Rio3224-D3 oder Rio1608-D3 – welches I/O-Rack passt besser?

Das Yamaha Rio3224-D3 ist das größere Modell der aktuellen D3-Serie und eignet sich insbesondere für umfangreiche Bühnen- und Produktionssysteme.

Es bietet:

• 32 statt 16 analoge Eingänge
• 16 statt 8 analoge Ausgänge
• zusätzlich 8 AES/EBU-Ausgänge
• Dante 32 TX / 26 RX statt 16 TX / 10 RX

Das kompaktere Rio1608-D3 eignet sich dagegen hervorragend für kleinere Bühnen, dezentrale I/O-Punkte oder Systeme, bei denen 16 Eingänge und 8 Ausgänge ausreichend sind.

Für wen eignet sich das Yamaha Rio3224-D3?

Das Yamaha Rio3224-D3 richtet sich an professionelle Anwender, die hohe Kanalzahlen, hervorragende Audioqualität und maximale Betriebssicherheit benötigen.

Typische Einsatzbereiche sind:

• Professionelle Live-Konzerte
• Touring
• PA-Verleih
• Festivals
• Theater und Musical
• Broadcast
• Corporate Events
• Konzerthäuser
• Kirchen
• Recording
• Festinstallationen

Yamaha Rio3224-D3 kaufen beim Klavierhaus Langer

Das Yamaha Rio3224-D3 Dante I/O-Rack kombiniert 32 hochwertige Mic/Line-Eingänge, 16 analoge Ausgänge, 8 AES/EBU-Ausgänge und professionelles Dante-Networking mit hoher Betriebssicherheit und hervorragender Yamaha Audioqualität.

Bei Klavierhaus Langer erhalten Sie professionelle Yamaha Digitalmischpulte, Dante Stageboxen, I/O-Racks, Lautsprechersysteme sowie passendes Netzwerk- und Audiozubehör.

Gerne beraten wir Sie bei der Zusammenstellung eines vollständigen Systems aus Yamaha Rio3224-D3, DM7, DM7 Compact oder weiteren Yamaha Digitalmischpulten sowie der passenden Dante-Infrastruktur. Lieferung ist selbstverständlich in ganz Österreich möglich.
