Yamaha RUio0804-D Dante I/O Rack

Kompaktes Dante I/O-Rack mit 8 Eingängen und 4 Ausgängen

Das Yamaha RUio0804-D ist ein professionelles und besonders kompaktes Dante I/O-Rack mit 8 analogen Mic/Line-Eingängen und 4 analogen Ausgängen. Mit seiner nur 1 HE hohen Bauweise eignet es sich hervorragend für Live-Sound, Touring, Theater, Veranstaltungsstätten, Konferenztechnik und professionelle Festinstallationen.

Das RUio0804-D wurde für die nahtlose Integration in moderne Yamaha Digitalmischpult- und Audiosysteme entwickelt. Über Dante lassen sich Audiosignale mit bis zu 96 kHz digital übertragen, während Head-Amp Gain, Phantomspeisung und weitere Parameter komfortabel aus der Ferne gesteuert werden können.

8 analoge Mic/Line-Eingänge

Das Yamaha RUio0804-D bietet 8 symmetrische XLR-Eingänge für Mikrofon- und Line-Signale. Dadurch können Mikrofone, DI-Boxen, Funkstrecken, Instrumente und andere Audioquellen direkt angeschlossen werden.

Die integrierten Head-Amps sind auf eine transparente und detailreiche Signalübertragung ausgelegt und können bei kompatiblen Yamaha Systemen direkt vom Mischpult aus ferngesteuert werden.

Für Kondensatormikrofone und aktive DI-Boxen steht eine individuell schaltbare +48-V-Phantomspeisung zur Verfügung.

4 analoge XLR-Ausgänge

Zusätzlich besitzt das RUio0804-D 4 symmetrische analoge XLR-Ausgänge. Diese eignen sich beispielsweise zur Ansteuerung von:

• Aktiven PA-Lautsprechern
• Endstufen
• Monitorlautsprechern
• In-Ear-Systemen
• Delay-Lines
• Weiteren analogen Audiogeräten

Damit eignet sich das RUio0804-D besonders für Anwendungen, bei denen an einem entfernten Punkt im Dante-Netzwerk nur einige zusätzliche Ein- oder Ausgänge benötigt werden.

Dante Audio – 8 Sendekanäle und 4 Empfangskanäle

Das Yamaha RUio0804-D ist vollständig Dante-kompatibel und ermöglicht die digitale Übertragung professioneller Audiosignale über Standard-Ethernet-Netzwerke.

• Dante TX: 8 Kanäle
• Dante RX: 4 Kanäle
• Dante PRIMARY: vorhanden
• Dante SECONDARY: vorhanden
• Netzwerk: Gigabit Ethernet
• Dante Audio: 24 Bit / 32 Bit

Durch die beiden Dante-Ports können auch redundante Dante-Netzwerke aufgebaut werden. Gerade bei professionellen Veranstaltungen und Festinstallationen bietet dies zusätzliche Betriebssicherheit.

Samplingraten bis 96 kHz

Das Yamaha RUio0804-D unterstützt professionelle Samplingraten von:

• 44,1 kHz
• 48 kHz
• 88,2 kHz
• 96 kHz

Damit lässt sich das I/O-Rack problemlos in aktuelle professionelle Yamaha Audiosysteme integrieren, die mit hohen Samplingraten arbeiten.

Ideal als kompakte Erweiterung eines Yamaha Digitalmischpults

Das RUio0804-D ist ideal, wenn nur wenige zusätzliche analoge Anschlüsse an einem bestimmten Punkt im Audionetzwerk benötigt werden.

Typische Anwendungen sind beispielsweise:

• Zusätzliche Mikrofoneingänge auf einer Seitenbühne
• Weitere Eingänge am FOH
• Zusätzliche Ausgänge für Delay-Lautsprecher
• Monitorwege an einer entfernten Position
• Ein- und Ausgänge in einem Technikraum
• Dezentrale Audiopunkte in Festinstallationen

Statt für wenige zusätzliche Kanäle eine große Stagebox zu installieren, bietet das RUio0804-D eine platzsparende und wirtschaftliche Lösung.

Perfekte Ergänzung für Yamaha DM3, DM5, DM7 und RIVAGE PM

Die neue RUio-Serie wurde für eine enge Integration in professionelle Yamaha Digitalmischpult-Systeme entwickelt.

Das RUio0804-D lässt sich unter anderem in Systeme mit folgenden Yamaha Mischpultserien integrieren:

• Yamaha DM3 Serie
• Yamaha DM5 Serie
• Yamaha DM7 Serie
• Yamaha RIVAGE PM Serie

Bei kompatiblen Yamaha Mischpulten kann das RUio0804-D als Dante I/O-Gerät eingebunden werden. Head-Amp Gain, Phantomspeisung und weitere Parameter lassen sich anschließend komfortabel vom Mischpult aus steuern.

Besonders praktisch mit Yamaha DM5 und DM5 Compact

In Verbindung mit dem Yamaha DM5 oder DM5 Compact eignet sich das RUio0804-D hervorragend als kleine dezentrale I/O-Erweiterung.

Benötigt man beispielsweise acht zusätzliche Mikrofoneingänge an einer bestimmten Stelle der Bühne oder vier zusätzliche Ausgänge für Lautsprecher, Monitorwege oder Signalverteilung, kann das RUio0804-D genau dort im Netzwerk installiert werden.

Dadurch entsteht ein flexibel skalierbares Audiosystem, bei dem nicht alle analogen Anschlüsse direkt am Mischpult oder in einer großen zentralen Stagebox untergebracht werden müssen.

Direkte Bedienung über integriertes Display

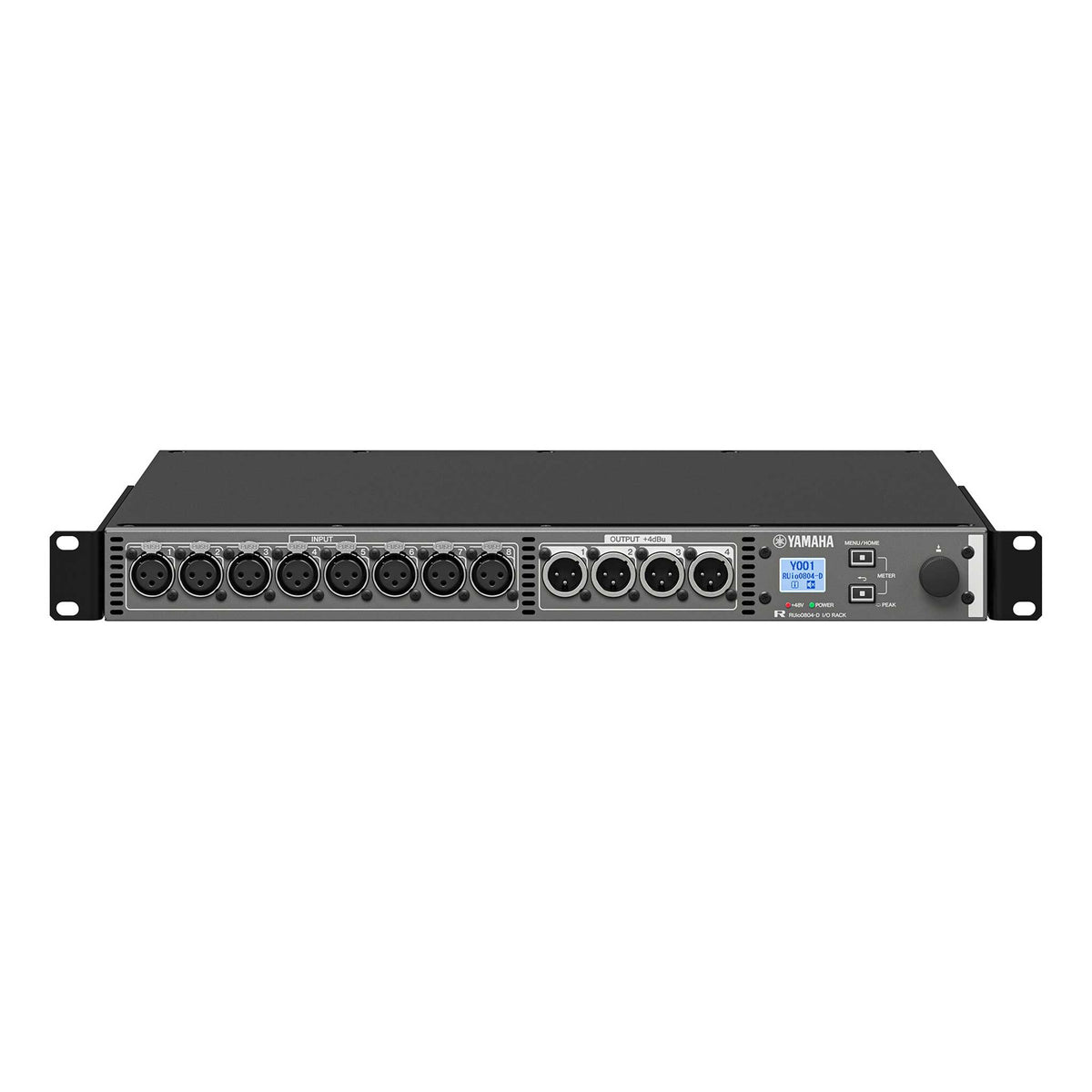

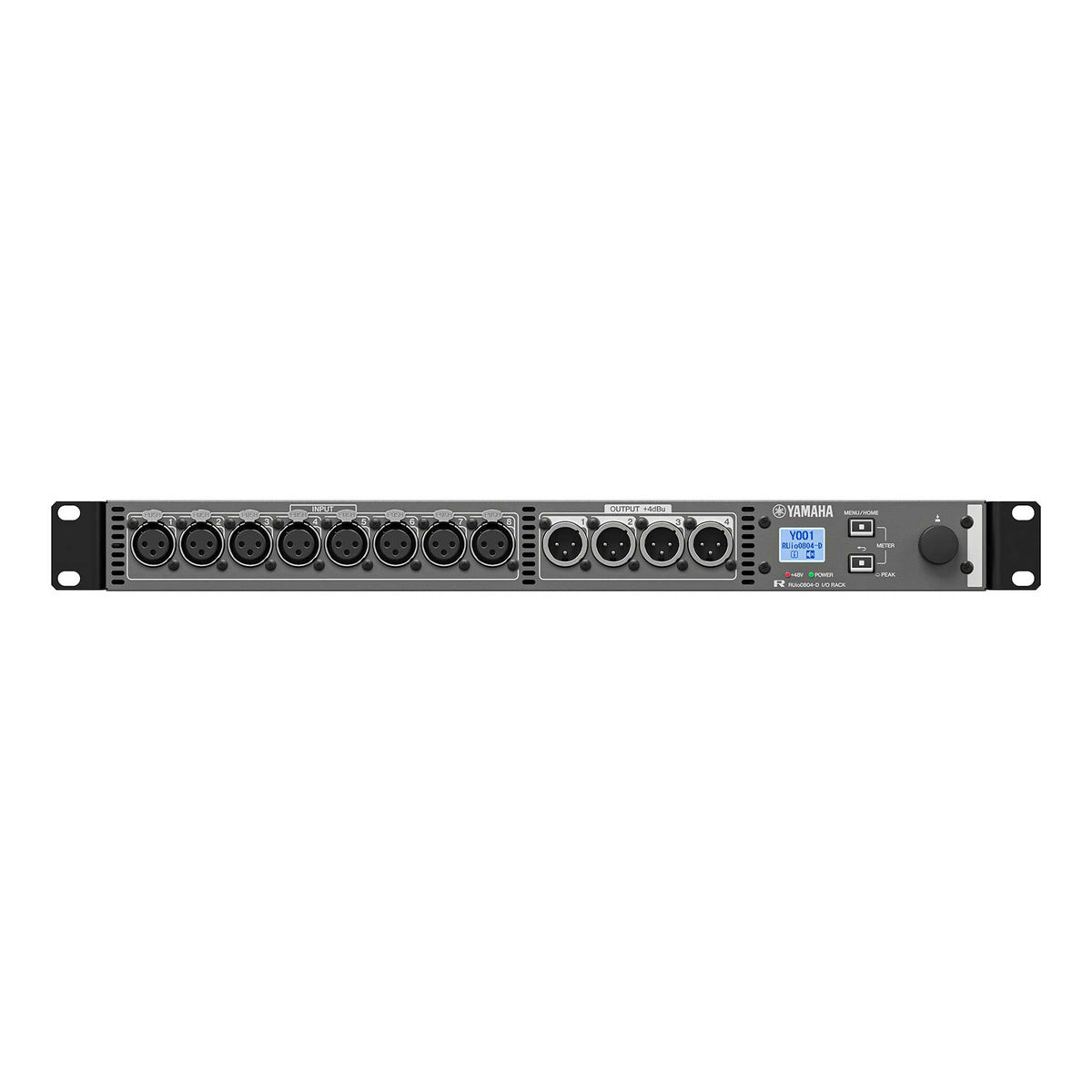

Auf der Frontseite besitzt das Yamaha RUio0804-D ein integriertes Mini-LCD-Display. Dadurch können wichtige Parameter direkt am Gerät kontrolliert und eingestellt werden.

Unter anderem lassen sich Einstellungen für Dante sowie Ein- und Ausgangsparameter direkt überprüfen. Auch Gain und Phantomspeisung können lokal kontrolliert werden.

Dadurch ist eine grundlegende Konfiguration auch ohne unmittelbar angeschlossenes Mischpult oder Computer möglich.

Remote Head-Amp Control

Ein wesentlicher Vorteil des RUio0804-D ist die Fernsteuerung der Head-Amps. In einem kompatiblen Yamaha System muss der Techniker nicht direkt zur Stagebox gehen, um den Eingangspegel anzupassen.

Gain und weitere Parameter können direkt vom Mischpult beziehungsweise über entsprechende Yamaha Software gesteuert werden.

Gerade bei Festinstallationen, großen Veranstaltungsorten oder schwer zugänglichen Einbaupositionen bietet dies einen deutlichen Vorteil.

Separater NETWORK-Port für Steuerdaten

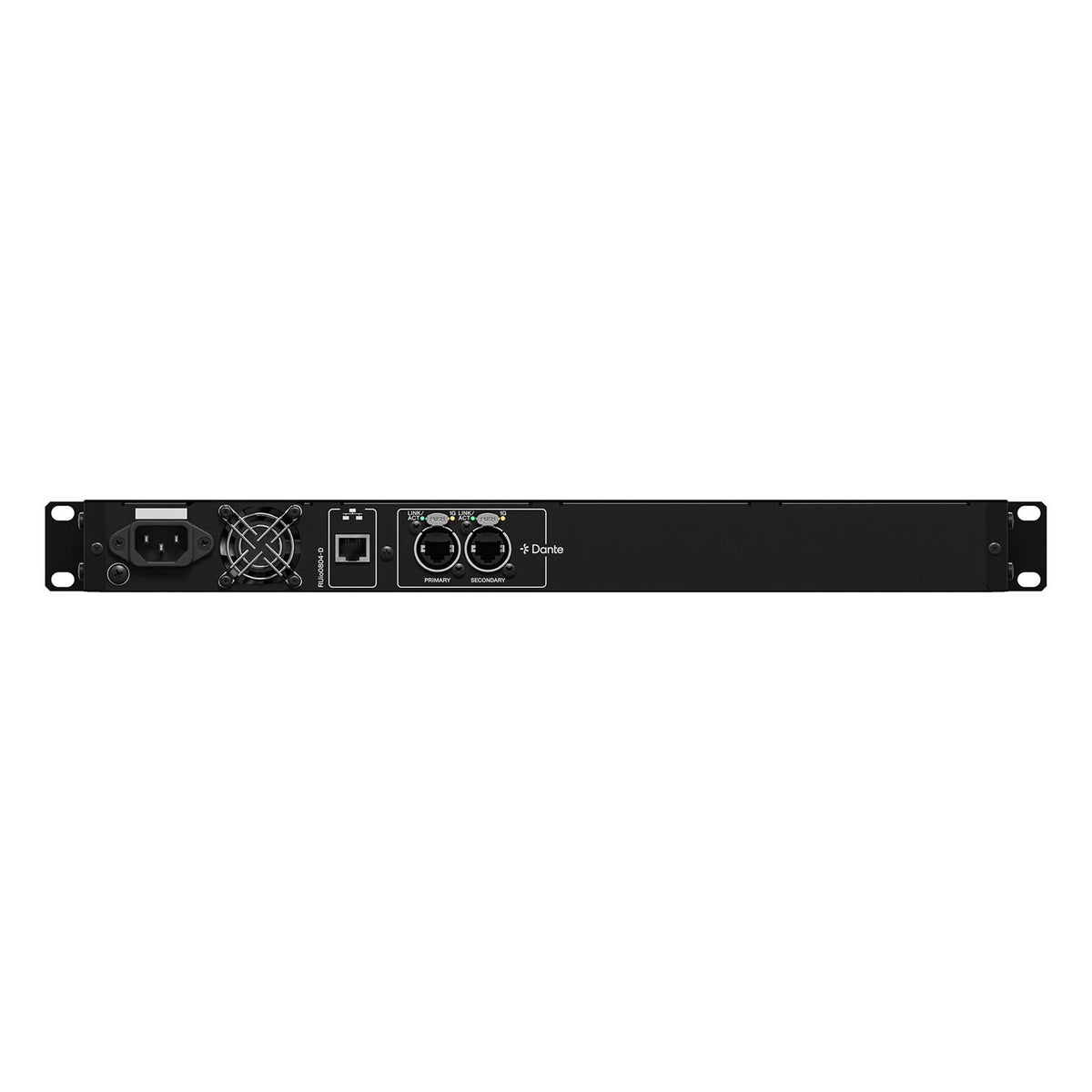

Neben den Dante PRIMARY- und SECONDARY-Anschlüssen verfügt das RUio0804-D über einen separaten NETWORK-Port.

Damit kann ein eigenes Netzwerk für Steuerdaten aufgebaut werden. Gerade bei größeren professionellen Systemen lässt sich dadurch die Steuerung übersichtlich vom Dante-Audionetzwerk trennen.

Yamaha R Remote kompatibel

Das Yamaha RUio0804-D ist mit der Yamaha R Remote Software kompatibel. Dadurch kann das I/O-Rack auch ohne Digitalmischpult konfiguriert und gesteuert werden.

Dies ist beispielsweise interessant für Recording-Anwendungen oder Dante-Systeme, bei denen ein Computer als zentrale Steuerinstanz eingesetzt wird.

ProVisionaire Integration

In professionellen Festinstallationen lässt sich das RUio0804-D auch in Yamahas ProVisionaire Systemumgebung integrieren.

Dadurch eignet sich das Gerät hervorragend für:

• Theater
• Hotels
• Konferenzräume
• Mehrzweckhallen
• Kirchen
• Schulen und Universitäten
• Corporate Installationen
• Veranstaltungszentren

Nur 1 HE hoch – ideal für kompakte Racks

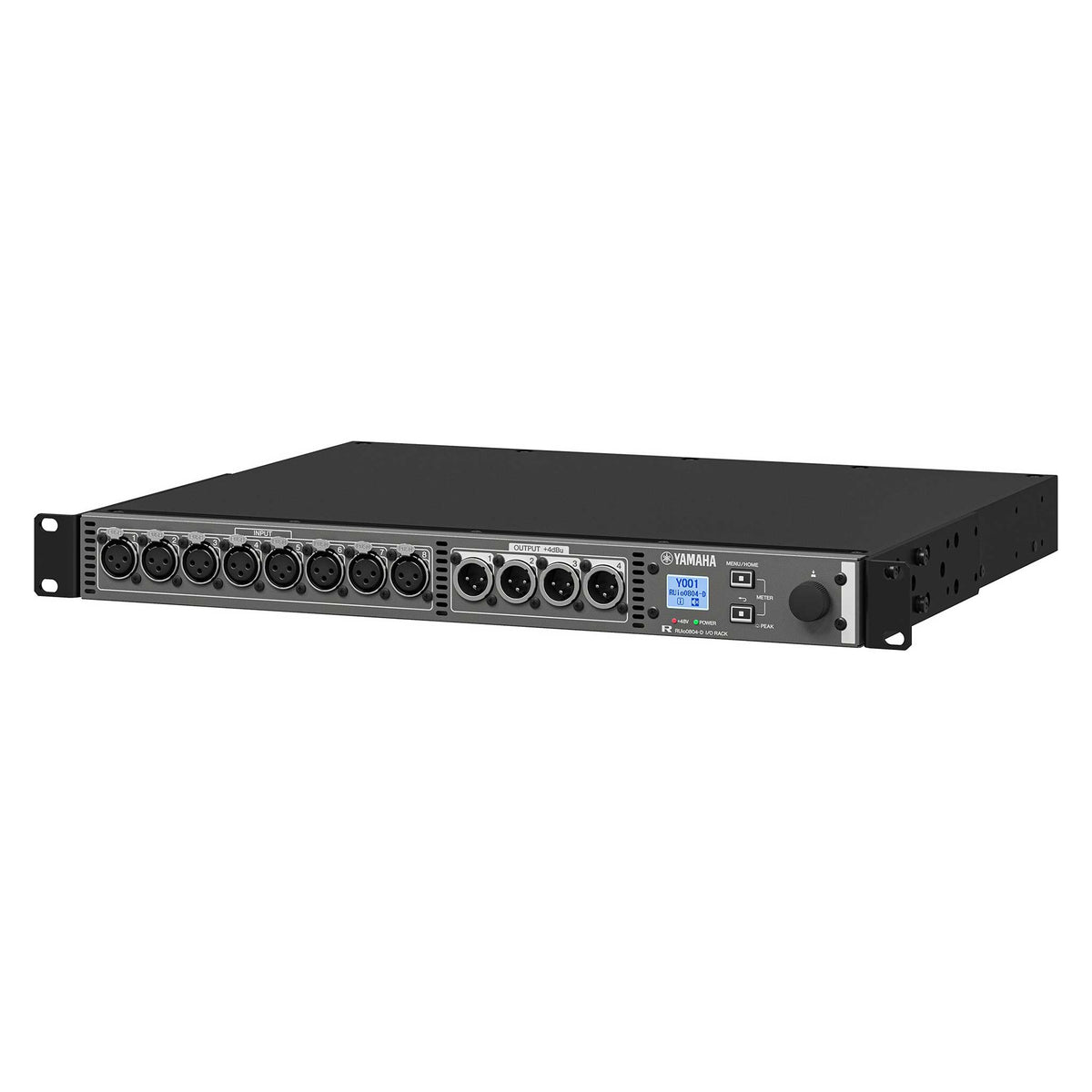

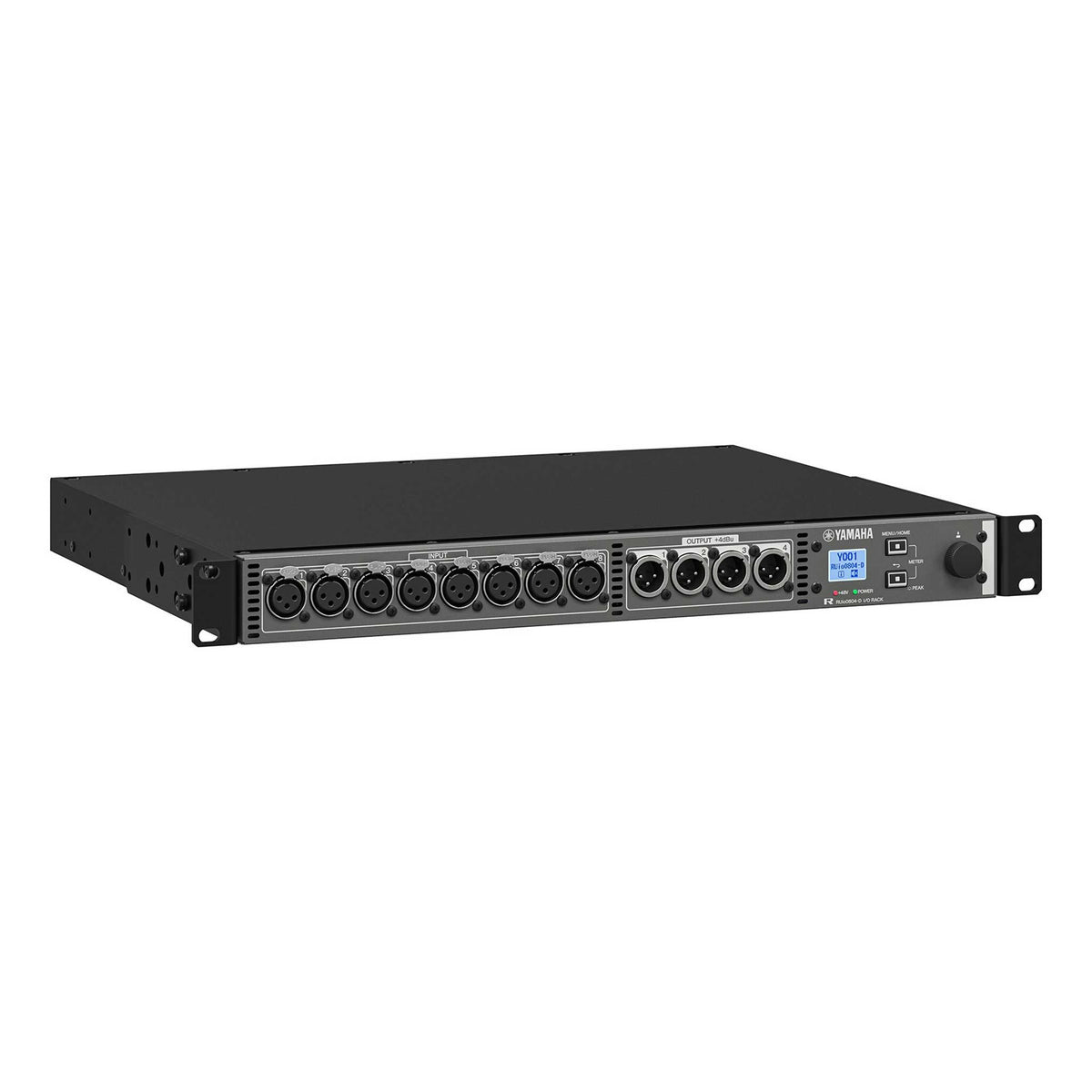

Ein großer Vorteil des Yamaha RUio0804-D ist die besonders kompakte Bauweise. Das Gerät benötigt lediglich 1 Höheneinheit im 19-Zoll-Rack.

Mit einer Höhe von nur 44 mm lässt es sich problemlos in bestehende Touring-, Technik- oder Installationsracks integrieren.

Gerade wenn nur einige zusätzliche Ein- und Ausgänge benötigt werden, bietet das RUio0804-D dadurch eine deutlich platzsparendere Alternative zu größeren Stageboxen.

Professionelle Yamaha Audioqualität

Wie die größeren Yamaha R-Series I/O-Racks wurde auch das RUio0804-D für eine möglichst transparente und unverfälschte Signalübertragung entwickelt.

Der typische Dynamikumfang des D/A-Wandlers beträgt bis zu 114 dB. Der Frequenzgang reicht von 20 Hz bis 20 kHz und eignet sich damit für professionelle Live-, Installations- und Recording-Anwendungen.

Die wichtigsten Eigenschaften des Yamaha RUio0804-D

• Professionelles Yamaha Dante I/O-Rack
• Kompakte 19-Zoll-Bauweise
• Nur 1 HE hoch
• 8 analoge Mic/Line-Eingänge
• 4 analoge Ausgänge
• Symmetrische XLR-Anschlüsse
• Fernsteuerbare Head-Amps
• Individuell schaltbare +48-V-Phantomspeisung
• Dante 8 TX / 4 RX
• Dante PRIMARY und SECONDARY
• Redundante Dante-Netzwerke möglich
• Samplingraten bis 96 kHz
• 24-Bit- und 32-Bit-Dante-Audio
• Integriertes Mini-LCD-Display
• Lokale Kontrolle von Gain und Phantomspeisung
• Separater NETWORK-Port für Steuerung
• Remote-Steuerung über kompatible Yamaha Digitalmischpulte
• Yamaha R Remote kompatibel
• ProVisionaire kompatibel
• Ideal für Live-Sound, Touring und Festinstallationen
• Nur ca. 3,7 kg Gewicht

Technische Daten Yamaha RUio0804-D

• Modell: Yamaha RUio0804-D
• Produkttyp: Dante I/O-Rack / Stagebox
• Bauform: 19 Zoll / 1 HE
• Analoge Eingänge: 8 × Mic/Line
• Eingangsanschlüsse: symmetrische XLR-Buchsen
• Analoge Ausgänge: 4
• Ausgangsanschlüsse: symmetrische XLR-Stecker
• Phantomspeisung: +48 V, individuell schaltbar
• Dante Sendekanäle: 8
• Dante Empfangskanäle: 4
• Dante Anschlüsse: PRIMARY / SECONDARY
• Dante Netzwerk: 1000BASE-T über etherCON
• Dante Datenlänge: 24 Bit / 32 Bit
• Samplingraten: 44,1 / 48 / 88,2 / 96 kHz
• Control Network: separater RJ45 NETWORK-Port
• Frequenzgang: 20 Hz – 20 kHz
• Dynamikumfang: 114 dB typ. am D/A-Wandler
• Equivalent Input Noise: −128 dBu typ.
• Stromversorgung: 100–240 V AC, 50/60 Hz
• Leistungsaufnahme: 30 W
• Breite: 480 mm
• Höhe: 44 mm
• Tiefe: 369 mm
• Gewicht: ca. 3,7 kg

RUio0804-D oder RUio1608SB-D – welches I/O-Rack passt besser?

Das Yamaha RUio0804-D ist besonders interessant, wenn nur eine kleinere Anzahl zusätzlicher Anschlüsse benötigt wird und das Gerät fest in einem 19-Zoll-Rack montiert werden soll.

Es bietet 8 Eingänge und 4 Ausgänge bei nur 1 HE Bauhöhe und eignet sich damit hervorragend als kompakte dezentrale I/O-Erweiterung.

Das größere Yamaha RUio1608SB-D bietet dagegen 16 analoge Eingänge und 8 analoge Ausgänge und ist stärker als mobile Stagebox für den direkten Einsatz auf der Bühne ausgelegt.

Beide Modelle unterstützen Dante und lassen sich in professionelle Yamaha Audio-Netzwerke integrieren.

Für wen eignet sich das Yamaha RUio0804-D?

Das Yamaha RUio0804-D eignet sich besonders für professionelle Anwender, die wenige zusätzliche analoge Ein- und Ausgänge flexibel über ein Dante-Netzwerk bereitstellen möchten.

Typische Einsatzbereiche sind:

• PA-Verleih
• Live-Bands
• Touring
• Theater und Musical
• Kirchen
• Konferenztechnik
• Corporate Events
• Recording
• Broadcast
• Festinstallationen

Yamaha RUio0804-D kaufen beim Klavierhaus Langer

Das Yamaha RUio0804-D Dante I/O-Rack ist eine besonders kompakte Lösung zur Erweiterung professioneller Audiosysteme. 8 Mic/Line-Eingänge, 4 analoge Ausgänge, Dante Primary und Secondary, Remote Head-Amp Control und die nur 1 HE hohe Bauweise machen es zu einer äußerst flexiblen Ergänzung moderner Yamaha Digitalmischpulte.

Bei Klavierhaus Langer erhalten Sie professionelle Yamaha Digitalmischpulte, Dante I/O-Racks, Stageboxen, Lautsprechersysteme und passendes Netzwerk- und Audiozubehör.

Gerne beraten wir Sie bei der Zusammenstellung eines kompletten Systems mit Yamaha DM3, DM5, DM5 Compact, DM7 oder weiteren professionellen Yamaha Komponenten und liefern selbstverständlich innerhalb Österreichs.
