Yamaha RUio1608SB-D Stagebox

Kompakte Dante Stagebox mit 16 Eingängen und 8 Ausgängen

Die Yamaha RUio1608SB-D ist eine professionelle, kompakte Dante Stagebox mit 16 analogen Mic/Line-Eingängen und 8 analogen Ausgängen. Sie wurde für moderne Live-, Touring- und Installationssysteme entwickelt und lässt sich nahtlos mit professionellen Yamaha Digitalmischpulten und Signalprozessoren kombinieren.

Mit Dante Primary und Secondary, Samplingraten bis 96 kHz, fernsteuerbaren Head-Amps, individuell schaltbarer +48-V-Phantomspeisung sowie einem integrierten Display bietet die RUio1608SB-D eine flexible und professionelle Lösung für die digitale Signalübertragung zwischen Bühne und Mischpult.

Dank der kompakten Bauweise, nur rund 3,5 kg Gewicht, integrierten Tragegriffen und robusten Schutzkanten eignet sich die Yamaha RUio1608SB-D besonders für den mobilen Einsatz auf Bühnen, bei Veranstaltungen, im Verleih sowie für Festinstallationen.

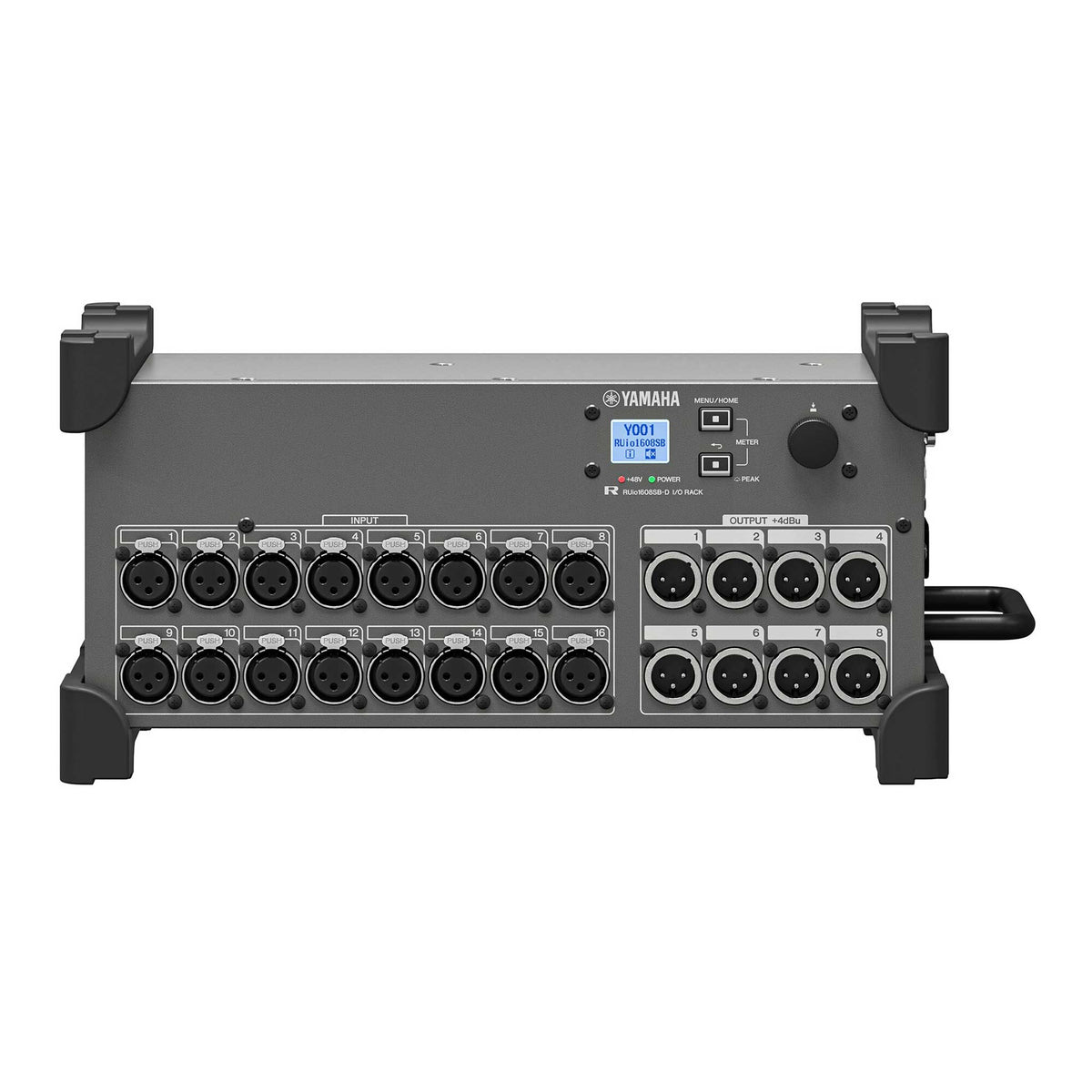

16 hochwertige Mic/Line-Eingänge

Die Yamaha RUio1608SB-D verfügt über 16 symmetrische analoge XLR-Eingänge für Mikrofon- und Line-Signale. Damit können Mikrofone, DI-Boxen, Funkstrecken, Instrumente und andere Signalquellen direkt auf der Bühne angeschlossen werden.

Die integrierten Yamaha Head-Amps bieten einen großen Gain-Bereich von bis zu +64 dB und sind für eine transparente und detailreiche Signalübertragung ausgelegt.

Für Kondensatormikrofone und aktive DI-Boxen lässt sich die +48-V-Phantomspeisung für jeden Eingang einzeln aktivieren.

8 symmetrische analoge Ausgänge

Zusätzlich stehen 8 symmetrische XLR-Ausgänge zur Verfügung. Diese können beispielsweise für aktive Lautsprecher, Endstufen, Monitorwege, In-Ear-Systeme oder weitere Audiogeräte verwendet werden.

Damit kann die RUio1608SB-D nicht nur Eingangssignale von der Bühne zum FOH übertragen, sondern gleichzeitig auch Monitor-, Main- oder weitere Ausgangssignale über das Dante-Netzwerk zurück auf die Bühne führen.

Dante – 16 Sendekanäle und 8 Empfangskanäle

Die Yamaha RUio1608SB-D ist vollständig Dante-kompatibel und überträgt Audiosignale digital über ein Standard-Ethernet-Netzwerk.

• 16 Dante Sendekanäle – TX
• 8 Dante Empfangskanäle – RX
• Dante Primary Port
• Dante Secondary Port
• Übertragung mit bis zu 96 kHz
• 24-Bit- und 32-Bit-Dante-Audio

Durch die beiden PRIMARY- und SECONDARY-Dante-Ports können auch redundante Netzwerkstrukturen aufgebaut werden. Das erhöht die Betriebssicherheit bei professionellen Live- und Installationsanwendungen.

Samplingraten bis 96 kHz

Die RUio1608SB-D unterstützt professionelle Samplingraten von:

• 44,1 kHz
• 48 kHz
• 88,2 kHz
• 96 kHz

Damit eignet sich die Stagebox auch für hochwertige professionelle Audiosysteme und moderne Yamaha Digitalmischpulte, die mit 96 kHz arbeiten.

Ideal für Yamaha DM3, DM5, DM7 und RIVAGE PM

Die RUio1608SB-D wurde für eine besonders enge Integration in professionelle Yamaha Digitalmischpult-Systeme entwickelt.

Sie lässt sich unter anderem mit folgenden Yamaha Mischpultserien einsetzen:

• Yamaha DM3 Serie
• Yamaha DM5 Serie
• Yamaha DM7 Serie
• Yamaha RIVAGE PM Serie

Bei kompatiblen Yamaha Mischpulten lässt sich die Stagebox als Dante-Gerät direkt in das System integrieren. Head-Amp Gain, +48-V-Phantomspeisung und weitere Parameter können anschließend komfortabel vom Mischpult aus gesteuert werden.

Perfekte Ergänzung zum Yamaha DM5 und DM5 Compact

Besonders interessant ist die Yamaha RUio1608SB-D in Verbindung mit dem Yamaha DM5 oder DM5 Compact. Über eine Dante-Netzwerkverbindung können 16 zusätzliche Mikrofon- beziehungsweise Line-Eingänge direkt auf der Bühne positioniert werden.

Dadurch muss kein schweres analoges Multicore-Kabel vom FOH zur Bühne verlegt werden. Stattdessen erfolgt die digitale Audioübertragung über ein Dante-Netzwerk.

Gerade beim kompakten Yamaha DM5 Compact lässt sich so ein leistungsfähiges und gleichzeitig sehr mobiles professionelles Live-System zusammenstellen.

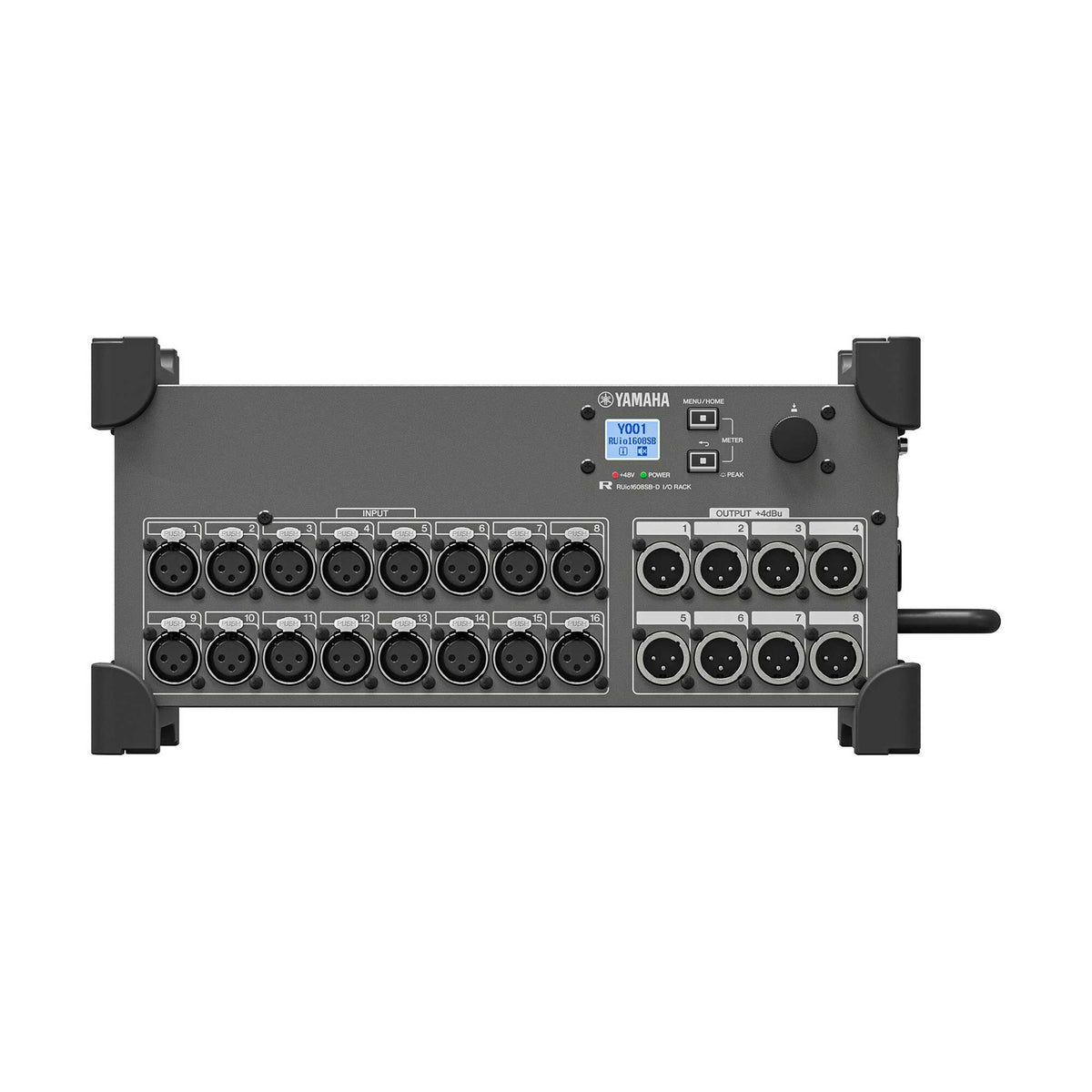

Direkte Bedienung über integriertes Display

Ein großer Vorteil gegenüber einfacheren Stageboxen ist das integrierte LCD-Display. Wichtige Parameter können direkt an der RUio1608SB-D kontrolliert und eingestellt werden.

Unter anderem lassen sich direkt am Gerät überprüfen beziehungsweise bedienen:

• Eingangspegel
• Head-Amp Gain
• +48-V-Phantomspeisung
• Dante-Einstellungen
• I/O-Parameter
• Systemstatus

Dadurch kann die Stagebox auch eingerichtet und kontrolliert werden, wenn gerade kein Mischpult oder Computer direkt zur Verfügung steht.

Panel Lock gegen versehentliche Änderungen

Für den professionellen Live- und Installationsbetrieb bietet die RUio1608SB-D eine praktische Panel-Lock-Funktion.

Damit können die Bedienelemente am Gerät gesperrt werden, sodass Gain-, Phantom- oder andere Einstellungen nicht versehentlich verändert werden können.

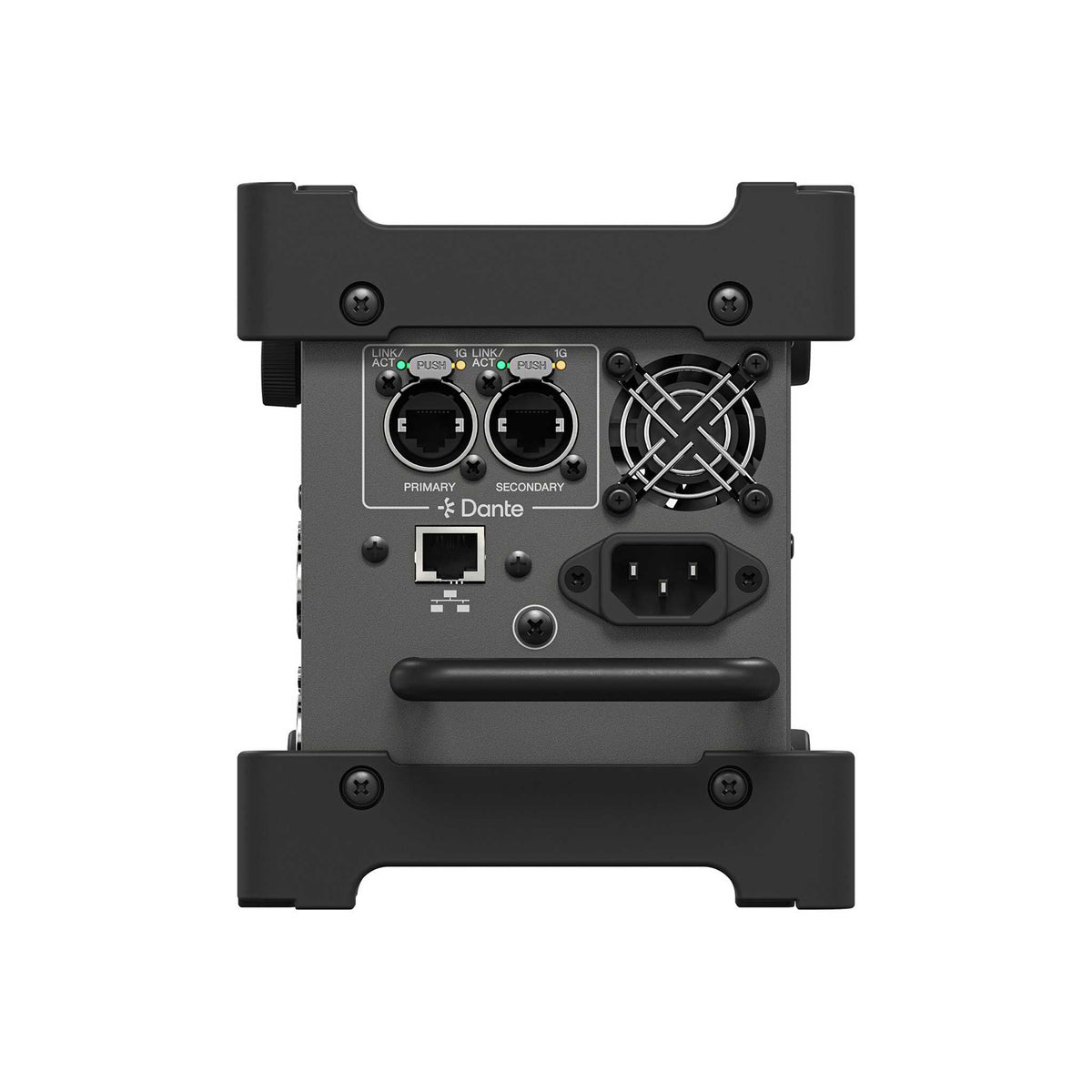

Separater NETWORK-Port für die Steuerung

Neben den Dante Primary- und Secondary-Anschlüssen besitzt die Yamaha RUio1608SB-D einen zusätzlichen NETWORK-Port.

Dieser kann für ein separates Steuerungsnetzwerk verwendet werden. Gerade bei größeren professionellen Installationen lässt sich dadurch der Steuerdatenverkehr vom eigentlichen Dante-Audionetzwerk trennen.

Das ermöglicht übersichtliche und zuverlässige Netzwerkstrukturen bei umfangreichen Audio-Systemen.

Remote-Steuerung mit Yamaha R Remote

Die RUio1608SB-D unterstützt die Yamaha R Remote Software. Dadurch lassen sich Head-Amp Gain, Phantomspeisung und weitere Parameter auch über einen kompatiblen Computer steuern.

Das ist besonders interessant, wenn die Stagebox beispielsweise als Dante Audio-I/O für Recording oder andere Anwendungen eingesetzt wird, bei denen kein Yamaha Digitalmischpult benötigt wird.

ProVisionaire Integration

Für professionelle Installationslösungen lässt sich die RUio1608SB-D auch in Yamahas ProVisionaire Systemumgebung integrieren.

Damit eignet sich die Stagebox nicht nur für Live-Musik und Touring, sondern auch hervorragend für:

• Konferenzzentren
• Hotels
• Mehrzweckhallen
• Theater
• Kirchen
• Schulen und Universitäten
• Corporate Events
• Festinstallationen

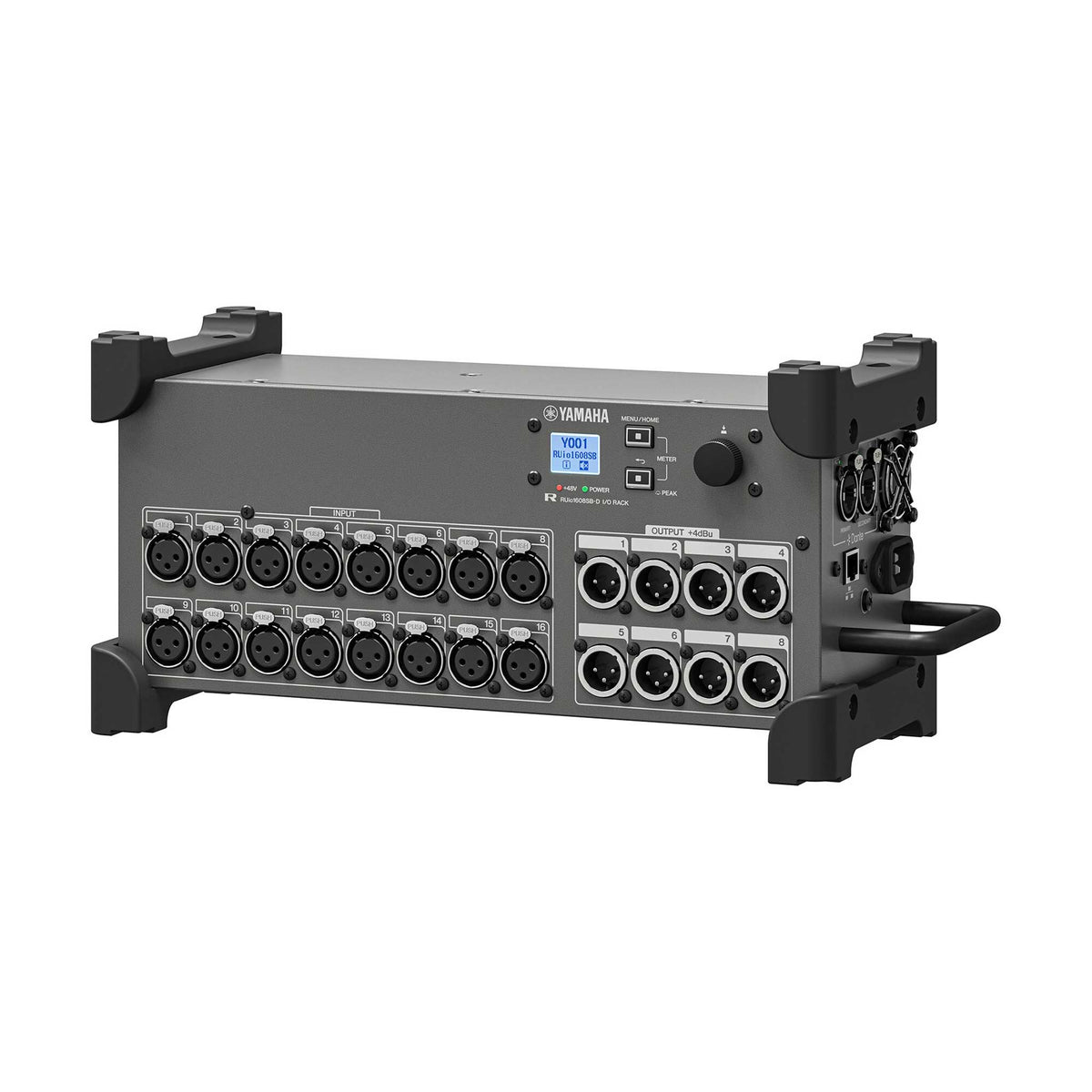

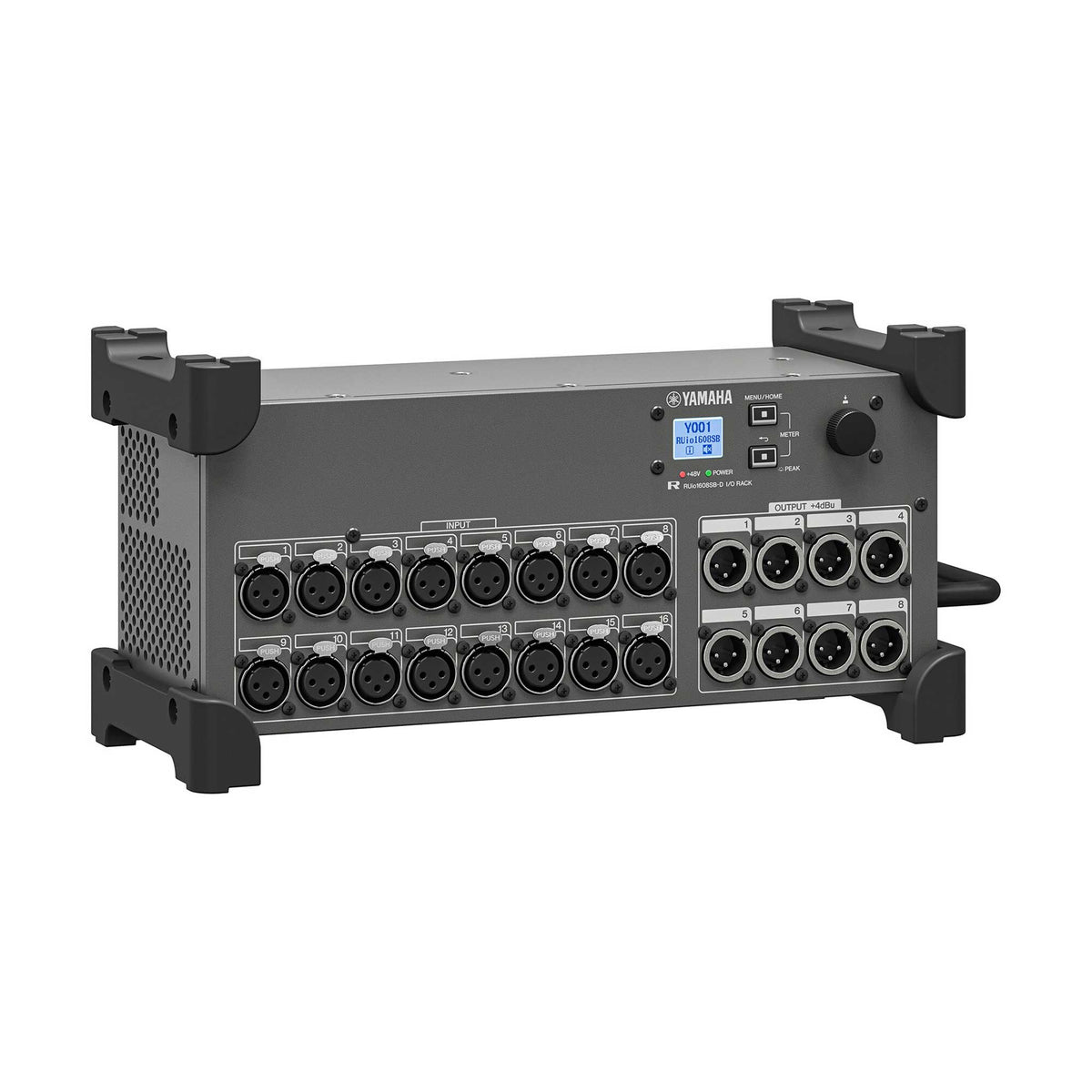

Robuste Stagebox für professionellen Einsatz

Yamaha hat die RUio1608SB-D gezielt für den Einsatz direkt auf der Bühne entwickelt. Das robuste Gehäuse verfügt über stoßabsorbierende Gummiprotektoren, welche die Stagebox und gleichzeitig den Bühnenboden schützen.

Integrierte Tragegriffe erleichtern den Transport und sorgen dafür, dass die Stagebox schnell an der gewünschten Position aufgestellt werden kann.

Bis zu zwei RUio1608SB-D können übereinandergestapelt werden. Damit lassen sich beispielsweise kompakte Systeme mit bis zu 32 analogen Eingängen aufbauen.

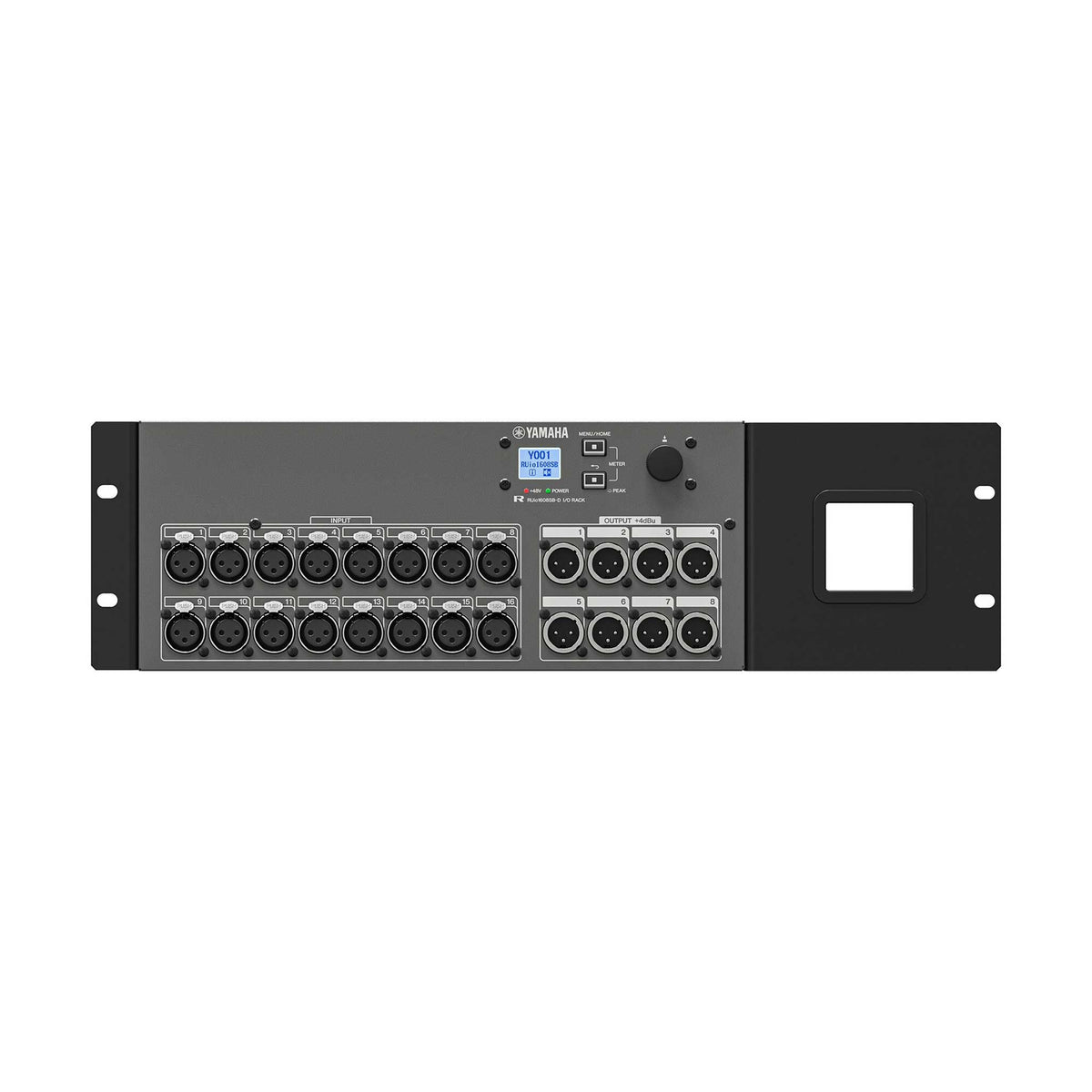

Optional im Rack montierbar

Für Touring-Racks, Festinstallationen oder mobile Case-Systeme bietet Yamaha das optional erhältliche RK-RUio1608SB Rack Mount Kit an.

Damit kann die Stagebox sicher in einem Rack montiert werden. Das Rackmount-Kit ist so konstruiert, dass angeschlossene Kabel sauber nach hinten geführt werden können.

Hohe Audioqualität und großer Dynamikumfang

Die Yamaha RUio1608SB-D wurde für eine transparente und hochwertige Signalübertragung entwickelt. Die Stagebox erreicht einen typischen Dynamikumfang von bis zu 114 dB am D/A-Wandler.

Der Frequenzgang reicht von 20 Hz bis 20 kHz und deckt damit den gesamten für professionelle Audioanwendungen relevanten Frequenzbereich ab.

Damit bildet die RUio1608SB-D eine hochwertige Grundlage für die weitere Signalbearbeitung im Yamaha Digitalmischpult.

Die wichtigsten Eigenschaften der Yamaha RUio1608SB-D

• Professionelle Yamaha Dante Stagebox
• 16 analoge Mic/Line-Eingänge
• 8 analoge Ausgänge
• Symmetrische XLR-Anschlüsse
• Fernsteuerbare Yamaha Head-Amps
• Gain bis +64 dB
• Individuell schaltbare +48-V-Phantomspeisung
• Dante 16 TX / 8 RX
• Dante Primary und Secondary
• Redundante Dante-Netzwerke möglich
• Samplingraten bis 96 kHz
• Dante Audio mit 24 Bit / 32 Bit
• Integriertes LCD-Display
• Lokale Gain- und Phantom-Power-Steuerung
• Anzeige der Kanalpegel direkt am Gerät
• Panel-Lock-Funktion
• Separater NETWORK-Port für Steuerungsnetzwerke
• Remote-Steuerung über kompatible Yamaha Digitalmischpulte
• Yamaha R Remote kompatibel
• Yamaha ProVisionaire kompatibel
• Robuste Gummiprotektoren
• Integrierte Tragegriffe
• Bis zu zwei Geräte stapelbar
• Optional rackmontierbar
• Kompakte und leichte Bauweise

Technische Daten Yamaha RUio1608SB-D

• Produkttyp: Dante I/O Stagebox
• Analoge Eingänge: 16 × Mic/Line
• Eingangsanschlüsse: symmetrische XLR-Buchsen
• Analoge Ausgänge: 8
• Ausgangsanschlüsse: symmetrische XLR-Stecker
• Head-Amp Gain: bis +64 dB
• Phantomspeisung: +48 V, individuell schaltbar
• Dante Sendekanäle: 16
• Dante Empfangskanäle: 8
• Dante Anschlüsse: PRIMARY / SECONDARY
• Dante Netzwerk: 1000BASE-T über etherCON
• Dante Datenlänge: 24 Bit / 32 Bit
• Samplingraten: 44,1 / 48 / 88,2 / 96 kHz
• Control Network: separater RJ45 NETWORK-Port
• Frequenzgang: 20 Hz – 20 kHz
• Dynamikumfang: 114 dB typ. am D/A-Wandler
• Equivalent Input Noise: −128 dBu typ. bei +64 dB Gain
• Stromversorgung: 100–240 V AC, 50/60 Hz
• Leistungsaufnahme: 40 W
• Breite: 374 mm
• Höhe: 170 mm
• Tiefe: 145 mm
• Gewicht: ca. 3,5 kg

Für wen eignet sich die Yamaha RUio1608SB-D?

Die Yamaha RUio1608SB-D eignet sich besonders für professionelle Anwender, die zusätzliche analoge Ein- und Ausgänge über ein Dante-Netzwerk bereitstellen möchten.

Typische Einsatzbereiche sind:

• Live-Bands
• PA-Verleih
• Touring
• FOH- und Monitor-Systeme
• Theater und Musical
• Kirchen und Veranstaltungshäuser
• Corporate Events
• Konferenztechnik
• Recording
• Festinstallationen

Besonders in Verbindung mit Yamaha DM3, DM5, DM7 oder RIVAGE PM Mischpulten entsteht ein leistungsfähiges Gesamtsystem mit komfortabler Fernsteuerung der Stagebox direkt vom Mischpult.

Yamaha RUio1608SB-D oder klassische Multicore-Verkabelung?

Eine Dante Stagebox wie die RUio1608SB-D reduziert den Verkabelungsaufwand zwischen Bühne und FOH erheblich. Anstatt zahlreiche analoge Audiokanäle über ein schweres Multicore-Kabel zu übertragen, können die Audiosignale digital über ein Netzwerk übertragen werden.

Dadurch können Stagebox und Mikrofonanschlüsse genau dort positioniert werden, wo sie benötigt werden. Gleichzeitig lassen sich Head-Amp Gain und Phantomspeisung bei kompatiblen Yamaha Systemen bequem aus der Ferne steuern.

Yamaha RUio1608SB-D kaufen beim Klavierhaus Langer

Die Yamaha RUio1608SB-D Dante Stagebox ist eine kompakte und professionelle Lösung zur Erweiterung moderner Yamaha Digitalmischpulte. 16 Mic/Line-Eingänge, 8 analoge Ausgänge, Dante Primary/Secondary, Remote-Head-Amp-Control und die robuste Stagebox-Konstruktion machen sie ideal für Live-Sound, Touring und professionelle Installationen.

Bei Klavierhaus Langer erhalten Sie professionelle Yamaha Digitalmischpulte, Dante Stageboxen, Lautsprechersysteme und passendes Netzwerk- und Audiozubehör. Gerne beraten wir Sie bei der Zusammenstellung eines kompletten Systems mit Yamaha DM3, DM5, DM5 Compact, DM7 oder weiteren professionellen Yamaha Komponenten.

```
