Yamaha RUio16FLX-D Dante I/O-Rack

Flexibles 16-Kanal Dante I/O-Rack für professionelle Audiosysteme

Das Yamaha RUio16FLX-D ist ein außergewöhnlich flexibles professionelles Dante I/O-Rack, dessen 16 Audiokanäle je nach Anwendung als analoge Mic/Line-Eingänge, analoge Ausgänge oder digitale AES/EBU-Ausgänge konfiguriert werden können. Damit eignet sich das kompakte 1-HE-Rack ideal für Live-Sound, Touring, Theater, Broadcast, Konferenztechnik und komplexe Festinstallationen.

Im Gegensatz zu klassischen Stageboxen mit einer fest vorgegebenen Anzahl an Ein- und Ausgängen lässt sich die Anschlusskonfiguration des RUio16FLX-D an die jeweilige Anwendung anpassen. Die Auswahl erfolgt dabei paarweise in Zweiergruppen. Dadurch kann dasselbe Gerät beispielsweise überwiegend als Mikrofon-Input-Rack, als Ausgangseinheit oder als Kombination aus analogen und digitalen I/Os eingesetzt werden.

Mit Dante 16 In / 16 Out, Samplingraten bis 96 kHz, fernsteuerbaren Head-Amps, +48-V-Phantomspeisung, integriertem Display und Unterstützung professioneller Yamaha Digitalmischpulte und Prozessoren ist das RUio16FLX-D eine besonders vielseitige Lösung für skalierbare Audiosysteme.

16 flexibel konfigurierbare I/O-Kanäle

Das zentrale Merkmal des Yamaha RUio16FLX-D sind seine 16 flexibel nutzbaren Audiokanäle. Statt eine feste Aufteilung zwischen Ein- und Ausgängen vorzugeben, kann entschieden werden, welche Funktion für das jeweilige Kanalpaar benötigt wird.

Die Kanäle lassen sich paarweise konfigurieren als:

• Analoge Mic/Line-Eingänge
• Analoge Line-Ausgänge
• Digitale AES/EBU-Ausgänge

Die Konfiguration erfolgt jeweils in Zweiergruppen. Dadurch können innerhalb eines Gerätes unterschiedliche Anschlussarten gleichzeitig verwendet und flexibel miteinander kombiniert werden.

Ein I/O-Rack, das sich an das System anpasst

Gerade in professionellen Audioinstallationen ändern sich Anforderungen häufig. Heute werden zusätzliche Mikrofoneingänge benötigt, bei einer späteren Erweiterung vielleicht zusätzliche analoge Ausgänge oder digitale AES/EBU-Signale.

Mit dem RUio16FLX-D muss diese Entscheidung nicht bereits beim Kauf endgültig getroffen werden. Die I/O-Konfiguration kann später an neue Anforderungen angepasst werden.

Das macht das Yamaha RUio16FLX-D besonders interessant für Veranstaltungshäuser, Theater, Studios und Festinstallationen, die langfristig flexibel und erweiterbar bleiben sollen.

Flexible Konfiguration in Zweiergruppen

Die 16 Kanäle werden in acht Zweiergruppen organisiert. Jede dieser Gruppen kann entsprechend der benötigten Funktion konfiguriert werden.

So lassen sich beispielsweise unterschiedliche Kombinationen realisieren:

• 16 analoge Mic/Line-Eingänge
• 16 analoge Ausgänge
• 16 AES/EBU-Ausgangskanäle
• Kombinationen aus analogen Eingängen und Ausgängen
• Kombinationen aus analogen Eingängen und AES/EBU-Ausgängen
• Kombinationen aus analogen Ausgängen und AES/EBU-Ausgängen
• Gemischte Konfigurationen aus allen drei Signalarten

Damit lässt sich das I/O-Rack exakt an den jeweiligen Einsatzort und das vorhandene Audiosystem anpassen.

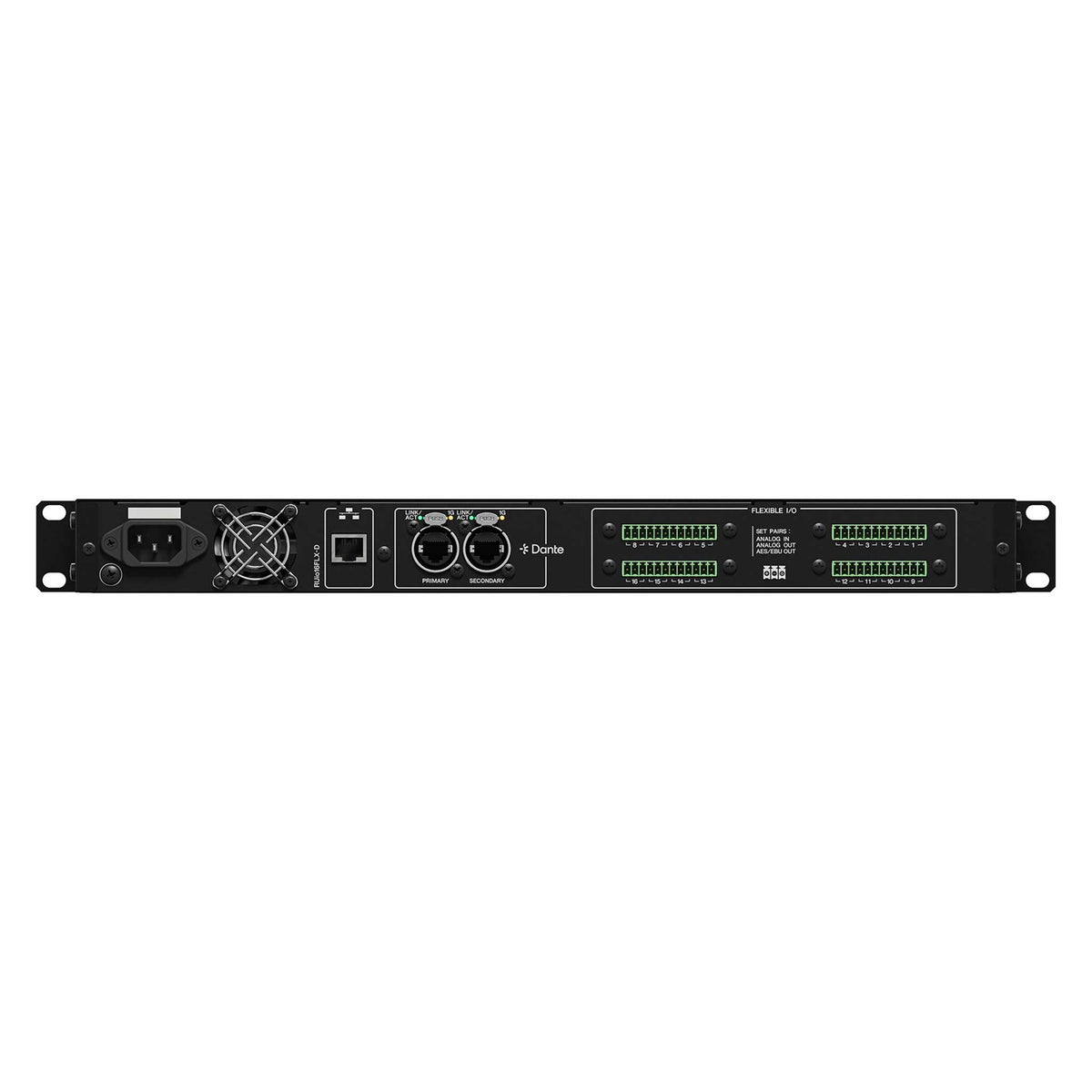

Euroblock-Anschlüsse für professionelle Installationen

Die flexiblen Audioanschlüsse des Yamaha RUio16FLX-D sind als symmetrische Euroblock-Anschlüsse ausgeführt. Diese Anschlussart ist besonders in professionellen Festinstallationen verbreitet und ermöglicht eine sichere, platzsparende und dauerhafte Verkabelung.

Zum Lieferumfang gehören die passenden 16 dreipoligen Euroblock-Stecker sowie Kabelbinder, sodass das Gerät direkt in ein professionelles Installationssystem integriert werden kann.

Hochwertige Mic/Line-Eingänge mit Yamaha Head-Amps

Werden die flexiblen Ports als Eingänge konfiguriert, stehen hochwertige symmetrische Mic/Line-Eingänge zur Verfügung.

Der Gain-Bereich reicht bis zu +64 dB und ermöglicht damit sowohl die Verwendung professioneller Line-Signale als auch empfindlicher Mikrofonsignale.

Für Kondensatormikrofone und aktive DI-Boxen steht außerdem individuell steuerbare +48-V-Phantomspeisung zur Verfügung.

Remote Head-Amp Control

In Verbindung mit kompatiblen Yamaha Digitalmischpulten können die Head-Amps des RUio16FLX-D aus der Ferne gesteuert werden.

Dadurch lassen sich beispielsweise:

• Head-Amp Gain einstellen
• +48-V-Phantomspeisung schalten
• Eingangseinstellungen kontrollieren
• Signale direkt im Dante-Netzwerk patchen

Gerade bei großen Veranstaltungsorten und Festinstallationen ist dies ein entscheidender Vorteil, da sich das I/O-Rack an einem entfernten Technikpunkt befinden kann, während die Bedienung zentral vom Mischpult erfolgt.

16 analoge Ausgänge möglich

Die flexiblen Ports können auch als symmetrische analoge Line-Ausgänge konfiguriert werden. Dadurch können Dante-Signale beispielsweise direkt an Endstufen, aktive Lautsprecher, Monitoranlagen oder weitere analoge Audiogeräte ausgegeben werden.

Der nominale Ausgangspegel beträgt +4 dBu, der maximale Ausgangspegel liegt bei +24 dBu.

AES/EBU-Ausgänge für professionelle digitale Signalübertragung

Eine Besonderheit des Yamaha RUio16FLX-D ist die Möglichkeit, die flexiblen Ports auch als digitale AES/EBU-Ausgänge zu verwenden.

Damit können digitale Audiosignale direkt an professionelle Endstufen, Signalprozessoren, Interfaces oder andere AES/EBU-kompatible Geräte übertragen werden, ohne das Signal zuvor wieder analog wandeln zu müssen.

Bis zu 16 AES/EBU-Ausgangskanäle mit 24 Bit sind möglich.

Dante 16 x 16

Das Yamaha RUio16FLX-D ist vollständig in professionelle Dante Audio-Netzwerke integrierbar.

Die Dante-Schnittstelle stellt zur Verfügung:

• 16 Dante Sendekanäle – TX
• 16 Dante Empfangskanäle – RX
• 24-Bit- oder 32-Bit-Audio
• Gigabit Ethernet
• Dante PRIMARY
• Dante SECONDARY

Dadurch kann das RUio16FLX-D Audio sowohl in das Dante-Netzwerk einspeisen als auch Signale aus dem Netzwerk empfangen und über analoge beziehungsweise AES/EBU-Ausgänge ausgeben.

Dante Primary und Secondary für redundante Netzwerke

Für professionelle Anwendungen stehen separate Dante PRIMARY und SECONDARY etherCON-Anschlüsse zur Verfügung.

Damit können redundante Dante-Netzwerke aufgebaut werden. Fällt beispielsweise eine Netzwerkverbindung aus, kann das redundante Netzwerk weiterhin für die Audioübertragung zur Verfügung stehen.

Gerade bei Konzerten, Theaterproduktionen, Broadcast-Anwendungen oder anderen kritischen Veranstaltungen ist diese zusätzliche Betriebssicherheit besonders wichtig.

Samplingraten bis 96 kHz

Das Yamaha RUio16FLX-D unterstützt professionelle Samplingraten von:

• 44,1 kHz
• 48 kHz
• 88,2 kHz
• 96 kHz

Damit lässt sich das Gerät problemlos in aktuelle professionelle Yamaha Mischpult-, DSP- und Dante-Systeme integrieren.

Port Config – I/O-Konfiguration direkt am Gerät

Über das integrierte Port Config Menü kann die Funktion der flexiblen Ports direkt am RUio16FLX-D eingestellt werden.

Dadurch lässt sich die I/O-Konfiguration jederzeit an eine neue Anwendung anpassen, ohne dass dafür zwingend ein Computer oder Mischpult benötigt wird.

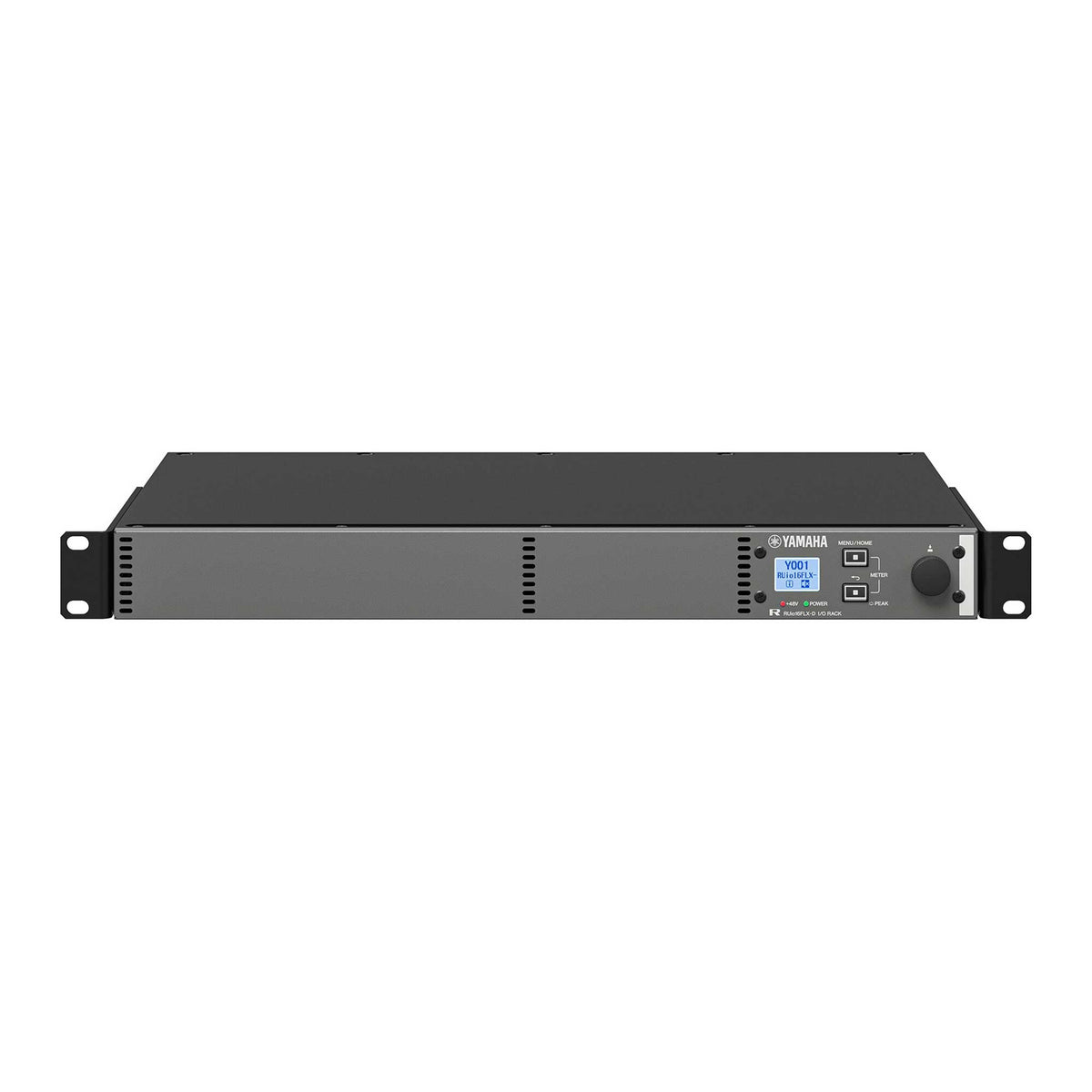

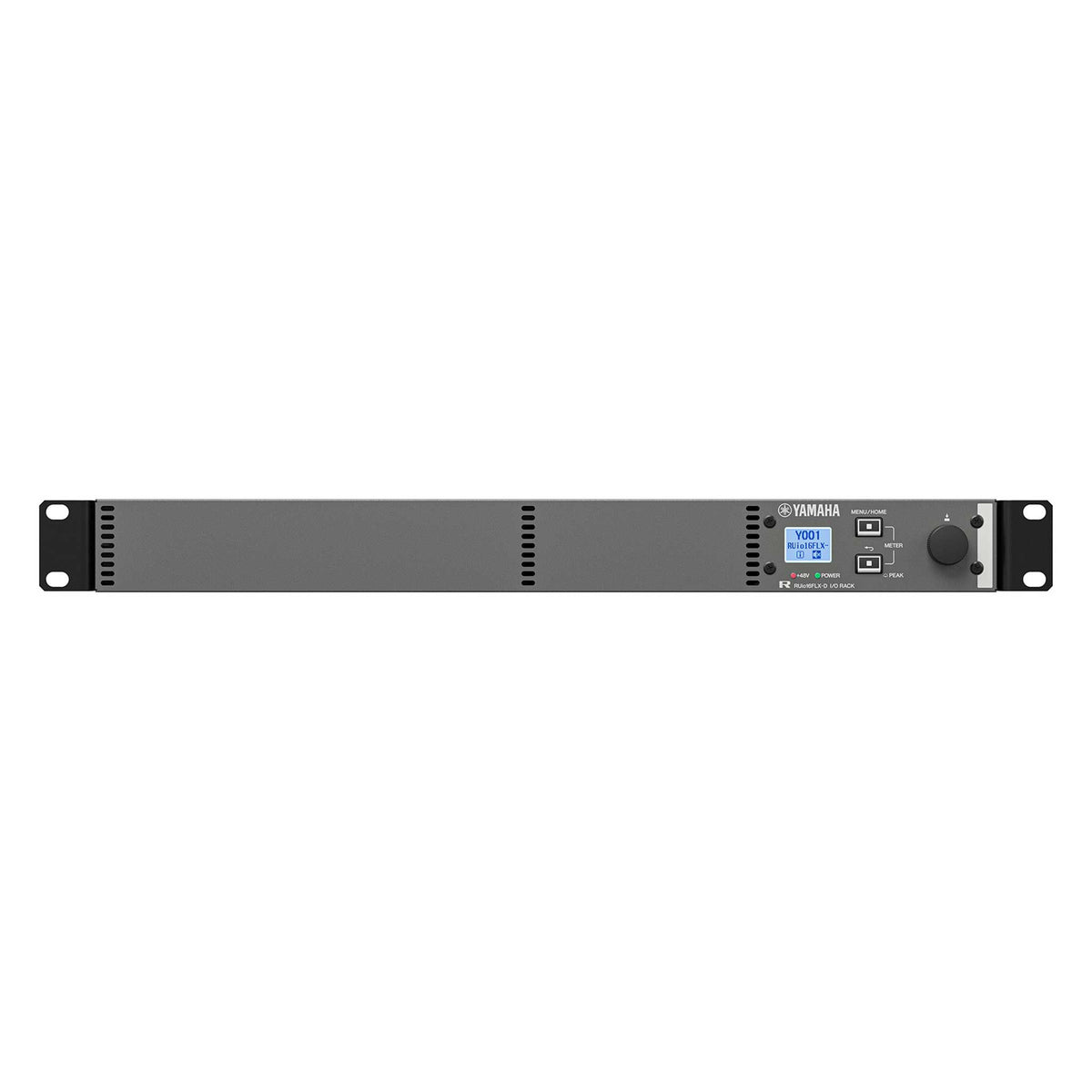

Integriertes LCD-Display

Auf der Frontseite des Yamaha RUio16FLX-D befindet sich ein integriertes Mini-LCD-Display. Darüber können wichtige Geräte-, Dante- und I/O-Parameter direkt kontrolliert und eingestellt werden.

Je nach Konfiguration lassen sich unter anderem Gain, Phantomspeisung, Dante-Einstellungen und der Status der einzelnen Ports überprüfen.

Bei einem auftretenden Fehler helfen zusätzlich beleuchtete Tasten und LEDs dabei, den Gerätestatus schnell zu erkennen.

Separate Netzwerkverbindung für Steuerdaten

Neben den Dante PRIMARY- und SECONDARY-Anschlüssen besitzt das RUio16FLX-D einen zusätzlichen NETWORK-Port.

Damit kann für die Steuerung des Gerätes eine eigene Netzwerkverbindung verwendet werden. Gerade in großen professionellen Installationen lässt sich der Steuerdatenverkehr dadurch vom eigentlichen Dante-Audionetzwerk trennen.

Integration mit Yamaha Digitalmischpulten

Das Yamaha RUio16FLX-D wurde für die enge Zusammenarbeit mit professionellen Yamaha Digitalmischpulten entwickelt.

Es lässt sich unter anderem in Systeme mit folgenden Yamaha Mischpultserien integrieren:

• Yamaha DM3 Serie
• Yamaha DM5 Serie
• Yamaha DM7 Serie
• Yamaha RIVAGE PM Serie

In einem kompatiblen Yamaha System kann das RUio16FLX-D als Dante-Gerät eingebunden werden. Bei als Eingängen konfigurierten Ports lassen sich Head-Amp Gain und weitere Parameter anschließend bequem aus der Ferne steuern.

Ideal für Yamaha DM5 und DM5 Compact

Besonders flexibel lässt sich das RUio16FLX-D mit Yamaha DM5 und DM5 Compact kombinieren. Beide Digitalmischpulte verfügen über umfangreiche Dante-Funktionen und lassen sich durch die neuen R-Series Utility I/O-Geräte bedarfsgerecht erweitern.

Benötigt eine Produktion beispielsweise zusätzliche Mikrofoneingänge, können entsprechende Ports des RUio16FLX-D als Eingänge definiert werden. Werden später zusätzliche Ausgänge für Lautsprecher oder digitale AES/EBU-Verbindungen benötigt, kann die Konfiguration entsprechend verändert werden.

Dadurch entsteht ein skalierbares Audiosystem, das sich an unterschiedliche Produktionen anpassen lässt.

Yamaha DM3 Remote Head-Amp Control

Auch das kompakte Yamaha DM3 unterstützt mit aktueller Firmware die Remote-Steuerung der Head-Amps des RUio16FLX-D, wenn die entsprechenden Eingänge auf das Mischpult gepatcht sind.

Damit lässt sich auch mit dem sehr kompakten Yamaha DM3 ein leistungsfähiges und flexibel erweiterbares Dante-System aufbauen.

Yamaha R Remote

Das Yamaha RUio16FLX-D ist mit der Yamaha R Remote Software kompatibel. Dadurch kann das Gerät auch ohne Digitalmischpult komfortabel über einen Computer gesteuert werden.

Head-Amp Gain und weitere Parameter können über R Remote verwaltet werden. Damit eignet sich das RUio16FLX-D auch hervorragend als kompaktes Dante Interface für Recording-, Studio- oder Installationsanwendungen.

ProVisionaire Integration

Das RUio16FLX-D wird auch von Yamahas ProVisionaire Systemumgebung unterstützt.

In Verbindung mit Yamaha Prozessoren können Parameter über ProVisionaire Design verwaltet werden. Damit eignet sich das flexible I/O-Rack hervorragend für professionelle Festinstallationen in:

• Veranstaltungszentren
• Theatern
• Hotels
• Konferenzräumen
• Kirchen
• Schulen und Universitäten
• Corporate Installationen
• Broadcast-Umgebungen

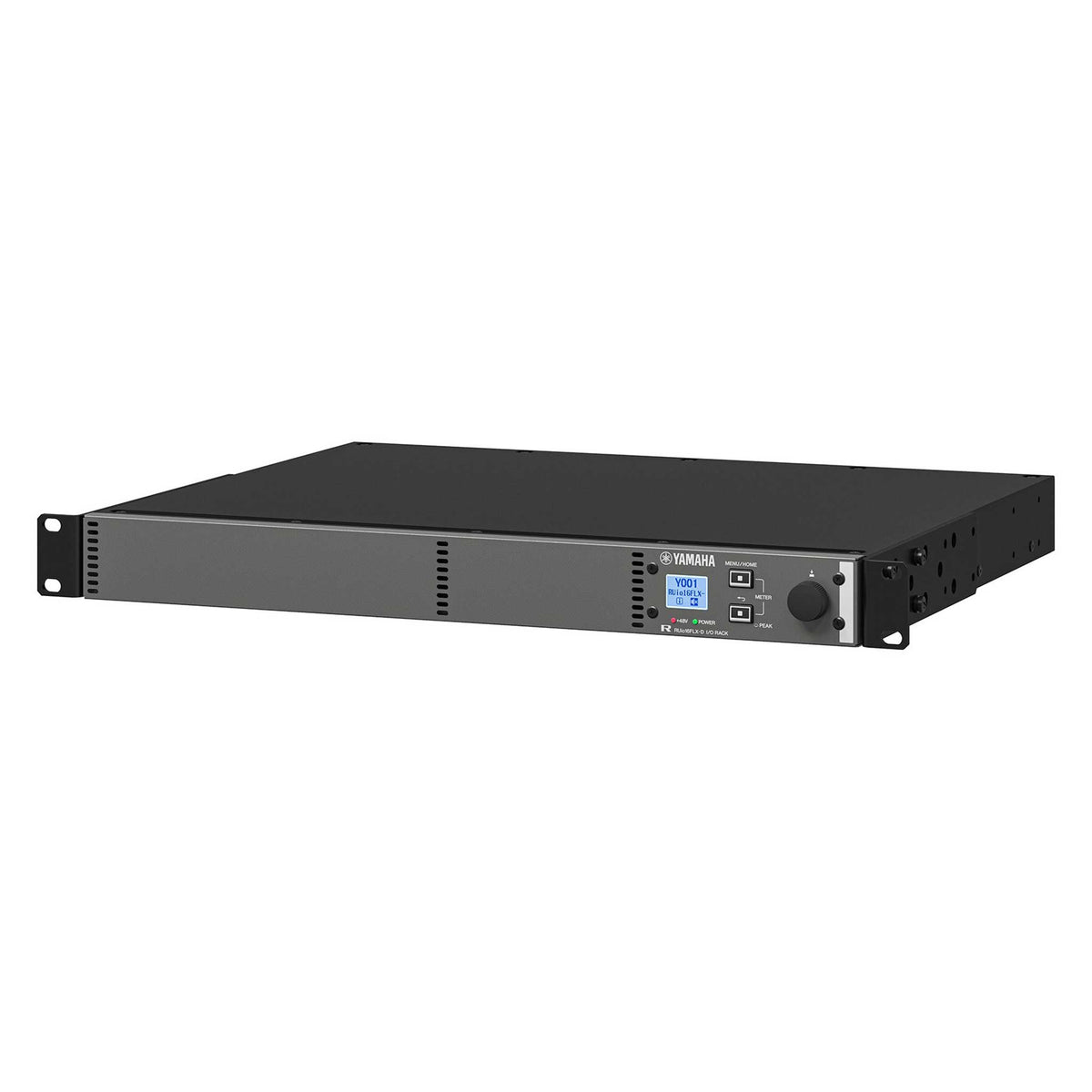

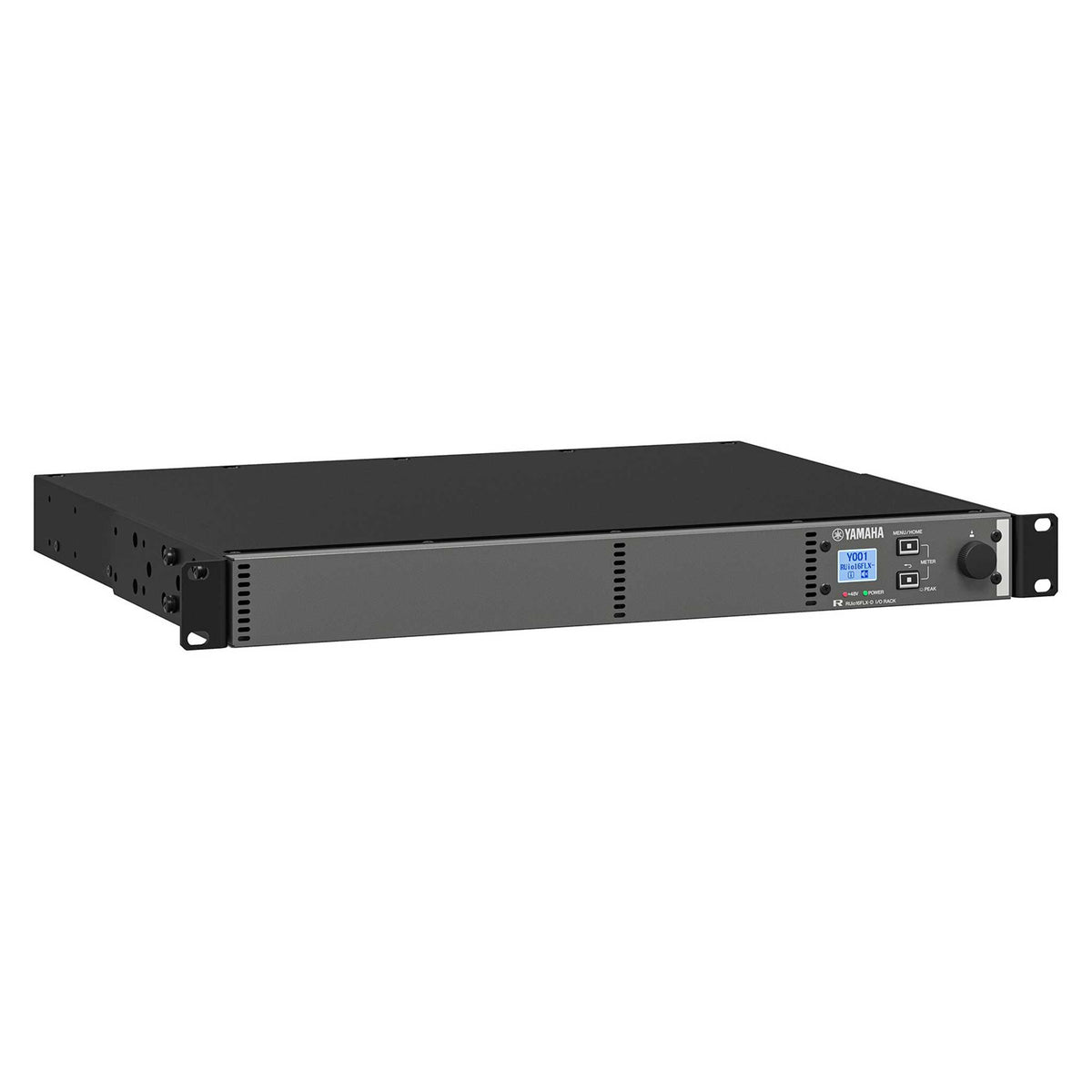

Nur 1 HE – ideal für professionelle Racks

Trotz seiner umfangreichen Anschluss- und Konfigurationsmöglichkeiten benötigt das Yamaha RUio16FLX-D lediglich eine Höheneinheit im 19-Zoll-Rack.

Mit Abmessungen von nur 480 × 44 × 369 mm lässt sich das Gerät problemlos in Touring-, Technik- und Installationsracks integrieren.

Das Gewicht beträgt nur rund 4 kg.

Professionelle Yamaha Audioqualität

Das RUio16FLX-D wurde für eine saubere und transparente Signalübertragung entwickelt. Der Frequenzgang reicht von 20 Hz bis 20 kHz.

Der D/A-Wandler erreicht einen typischen Dynamikumfang von 114 dB, während der typische Dynamikumfang vom analogen Eingang zum Ausgang bei 109 dB liegt.

Der Equivalent Input Noise beträgt bei maximalem Gain typischerweise -128 dBu. Damit eignet sich das Gerät auch für anspruchsvolle professionelle Audioanwendungen.

Die wichtigsten Eigenschaften des Yamaha RUio16FLX-D

• Professionelles flexibles Yamaha Dante I/O-Rack
• 16 flexibel konfigurierbare Audiokanäle
• Konfiguration paarweise in Zweiergruppen
• Analoge Mic/Line-Eingänge möglich
• Analoge Line-Ausgänge möglich
• AES/EBU-Digitalausgänge möglich
• Alle drei Signalarten innerhalb eines Gerätes kombinierbar
• Symmetrische Euroblock-Anschlüsse
• Head-Amp Gain bis +64 dB
• Individuell schaltbare +48-V-Phantomspeisung
• Remote Head-Amp Control
• Dante 16 TX / 16 RX
• Dante PRIMARY und SECONDARY
• Redundante Dante-Netzwerke möglich
• 24-Bit- und 32-Bit-Dante-Audio
• Samplingraten bis 96 kHz
• AES/EBU mit 24 Bit
• Integriertes Mini-LCD-Display
• Port Config direkt am Gerät
• Separate Netzwerkverbindung für Steuerdaten
• Yamaha R Remote kompatibel
• Yamaha ProVisionaire kompatibel
• Integration in professionelle Yamaha Digitalmischpult-Systeme
• 19-Zoll-Rackformat
• Nur 1 HE hoch
• Nur ca. 4 kg Gewicht

Technische Daten Yamaha RUio16FLX-D

• Modell: Yamaha RUio16FLX-D
• Produkttyp: Flexibles Dante I/O-Rack
• Bauform: 19 Zoll / 1 HE
• Flexible I/O-Kanäle: 16
• Konfiguration: paarweise / 2-Kanal-Gruppen
• Mögliche analoge Eingänge: bis zu 16 Mic/Line
• Mögliche analoge Ausgänge: bis zu 16
• Mögliche AES/EBU-Ausgänge: bis zu 16 Kanäle
• Analoge Anschlüsse: Euroblock, 3,5 mm Pitch, symmetrisch
• Eingangsimpedanz: 10 kOhm
• Head-Amp Gain: 0 bis +64 dB
• Maximaler Eingangspegel bei 0 dB Gain: +24 dBu
• Phantomspeisung: +48 V, individuell softwaregesteuert
• Nominaler Ausgangspegel: +4 dBu
• Maximaler Ausgangspegel: +24 dBu
• Dante: 16 TX / 16 RX
• Dante Anschlüsse: PRIMARY / SECONDARY
• Dante Netzwerk: 1000BASE-T über etherCON
• Dante Datenlänge: 24 Bit / 32 Bit
• AES/EBU: bis zu 16 Ausgangskanäle, 24 Bit
• Samplingraten: 44,1 / 48 / 88,2 / 96 kHz
• NETWORK: 1000BASE-T / 100BASE-TX über RJ45
• Frequenzgang: 20 Hz – 20 kHz
• Dynamikumfang D/A: 114 dB typ.
• Dynamikumfang Input zu Output: 109 dB typ.
• Equivalent Input Noise: -128 dBu typ. bei +64 dB Gain
• Signalverzögerung: unter 1,7 ms bei 96 kHz
• Stromversorgung: 100–240 V AC, 50/60 Hz
• Leistungsaufnahme: 45 W
• Breite: 480 mm
• Höhe: 44 mm
• Tiefe: 369 mm
• Gewicht: ca. 4,0 kg

RUio16FLX-D oder RUio0804-D – wo liegt der Unterschied?

Das Yamaha RUio0804-D besitzt eine klassische feste Konfiguration aus 8 analogen Eingängen und 4 analogen Ausgängen. Es eignet sich hervorragend, wenn genau diese Anschlussstruktur benötigt wird.

Das RUio16FLX-D geht einen deutlich flexibleren Weg. Seine 16 Kanäle können paarweise als analoge Eingänge, analoge Ausgänge oder AES/EBU-Ausgänge definiert werden.

Damit ist das RUio16FLX-D besonders interessant für Systeme, deren Anschlussbedarf sich zukünftig verändern kann oder bei denen an verschiedenen Installationspunkten unterschiedliche I/O-Konfigurationen benötigt werden.

RUio16FLX-D oder RUio1608SB-D?

Das Yamaha RUio1608SB-D ist als klassische mobile Stagebox mit 16 Mic/Line-Eingängen und 8 analogen Ausgängen ausgeführt. Dank robustem Gehäuse, Schutzkanten und Tragegriff eignet es sich besonders für den direkten Einsatz auf der Bühne.

Das RUio16FLX-D ist dagegen als 1-HE-Rackgerät für maximal flexible professionelle Systeme konzipiert. Seine 16 Ports können je nach Anwendung unterschiedliche Aufgaben übernehmen und bieten zusätzlich AES/EBU-Ausgänge.

Für Touring und klassische Bühnenanwendungen ist die RUio1608SB-D häufig die naheliegendere Lösung. Für Festinstallationen, Technikracks und individuell skalierbare Dante-Systeme bietet das RUio16FLX-D dagegen maximale Flexibilität.

Für wen eignet sich das Yamaha RUio16FLX-D?

Das Yamaha RUio16FLX-D richtet sich an professionelle Anwender, die ein besonders flexibles Dante I/O-System benötigen und sich nicht dauerhaft auf eine feste Anzahl von analogen Ein- und Ausgängen festlegen möchten.

Typische Einsatzbereiche sind:

• Professionelle Festinstallationen
• Veranstaltungszentren
• Theater und Musical
• Broadcast
• Corporate Events
• Konferenztechnik
• Touring-Systeme
• Recording
• Kirchen und Mehrzweckhallen
• Hotels und Hospitality
• Dezentrale Dante-Audiosysteme
