Yamaha TF3 - Digitalmischpult

Professionelles Digitalmischpult mit 48 Eingangskanälen und 25 Motorfadern

Das Yamaha TF3 ist ein leistungsfähiges Digitalmischpult für Live-Sound, Bands, PA-Verleih, Veranstaltungen, Kirchen, Konferenzen und professionelle Festinstallationen. Mit 48 Eingangskanälen, 25 motorisierten Fadern, 24 lokalen Mic/Line-Eingängen, 20 AUX-Wegen und umfangreicher interner Signalbearbeitung bietet das TF3 eine ausgezeichnete Kombination aus hoher Kanalzahl und intuitiver Bedienung.

Yamahas TouchFlow Operation ermöglicht einen besonders schnellen Workflow über Touchscreen und physische Bedienelemente. Funktionen wie GainFinder, QuickPro Presets, 1-knob COMP und 1-knob EQ erleichtern den Soundcheck, während erfahrene Anwender sämtliche Parameter weiterhin detailliert bearbeiten können.

Ein integriertes 34 In / 34 Out USB Audio Interface ermöglicht Mehrspur-Recording und Virtual Soundcheck direkt über einen Computer. Mit der optional erhältlichen Yamaha NY64-D Dante-Karte kann das TF3 außerdem um ein professionelles Dante Audio-Netzwerk mit bis zu 64 Ein- und 64 Ausgangskanälen erweitert werden.

48 Eingangskanäle

Das Yamaha TF3 bietet eine hohe Mischkapazität von insgesamt 48 Eingangskanälen.

• 40 Mono-Eingangskanäle
• 2 Stereo-Eingangskanäle
• 2 Stereo-Return-Kanäle
• 20 AUX-Wege
• 1 Stereo-Bus
• 1 Sub-Bus
• 4 Matrix-Ausgänge
• 8 DCA-Gruppen

Damit eignet sich das TF3 auch für umfangreichere Live-Produktionen mit zahlreichen Mikrofonen, Monitorwegen, In-Ear-Systemen und unterschiedlichen Beschallungszonen.

24 lokale Mic/Line-Eingänge

Direkt am Yamaha TF3 stehen 24 analoge XLR/TRS-Kombi-Eingänge zur Verfügung. Jeder Eingang kann für Mikrofon- oder Line-Signale verwendet werden.

Dadurch lassen sich zahlreiche Quellen ohne zusätzliche Stagebox direkt am Mischpult anschließen, beispielsweise:

• Gesangsmikrofone
• Schlagzeugmikrofone
• Instrumentenmikrofone
• Funkmikrofon-Empfänger
• DI-Boxen
• Keyboards
• Gitarren-Modeler
• Zuspielgeräte

Zusätzlich stehen zwei analoge Stereo-Line-Eingänge über Cinch-Anschlüsse zur Verfügung.

Recallfähige Yamaha D-PRE Mikrofonvorverstärker

Die analogen Eingänge des TF3 verwenden hochwertige Yamaha D-PRE Mikrofonvorverstärker. Sie sind auf eine transparente und natürliche Signalübertragung mit niedrigem Eigenrauschen ausgelegt.

Die Head-Amps sind vollständig recallfähig. Gain- und weitere Einstellungen können gemeinsam mit den Mischpult-Szenen gespeichert und später wieder aufgerufen werden.

Gerade bei Tourneen, wiederkehrenden Veranstaltungen oder Festinstallationen spart dies erheblich Zeit beim Setup.

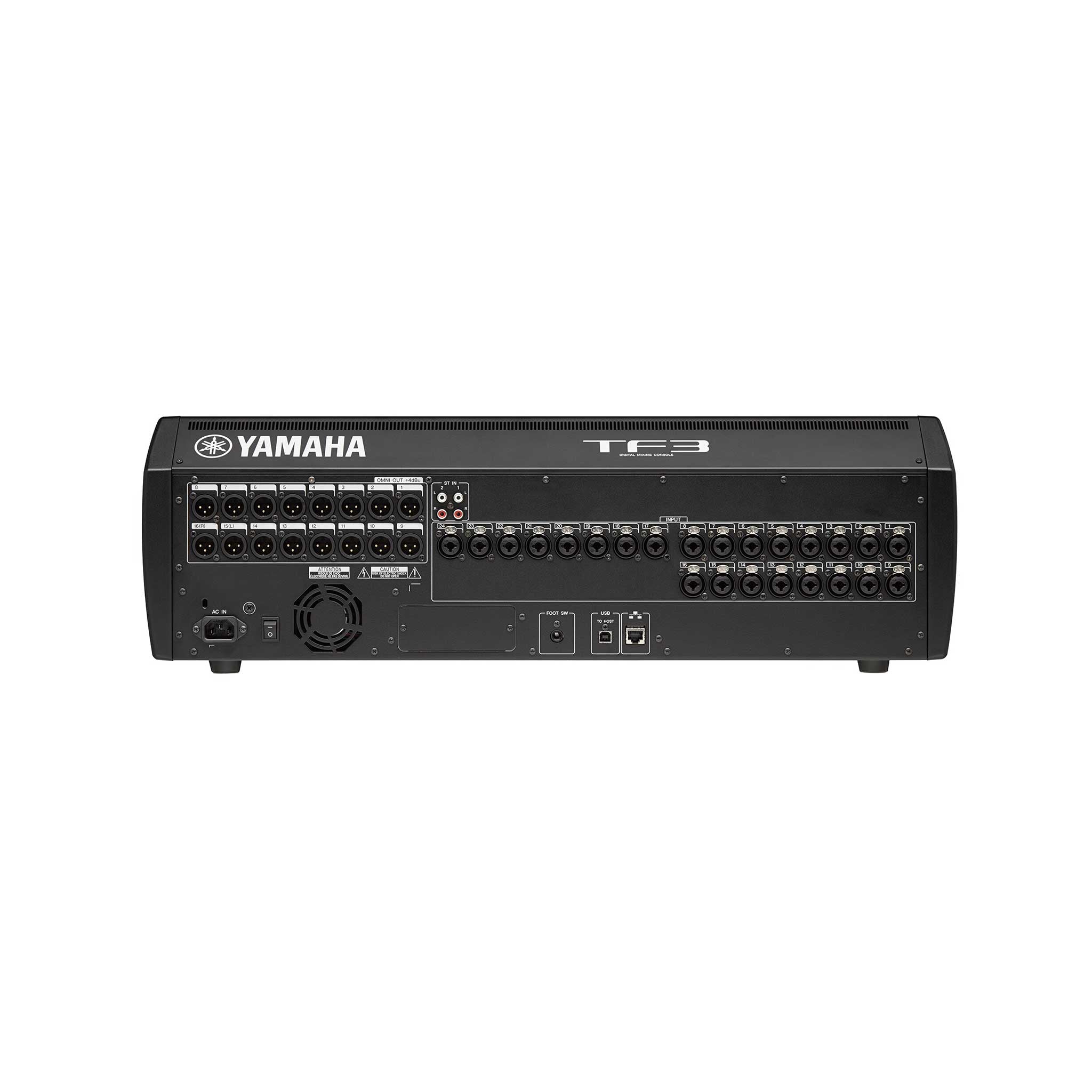

16 analoge XLR-Ausgänge

Das Yamaha TF3 verfügt über 16 analoge XLR-Ausgänge, die flexibel geroutet werden können.

Mögliche Anwendungen sind unter anderem:

• Main PA links und rechts
• Subwoofer
• Bühnenmonitore
• In-Ear-Monitoring
• Frontfills
• Sidefills
• Delay-Lines
• Recording
• Streaming
• separate Veranstaltungszonen

25 motorisierte 100-mm-Fader

Das Yamaha TF3 besitzt insgesamt 25 motorisierte 100-mm-Fader:

• 24 Kanal-Fader
• 1 Stereo-Master-Fader

Damit können deutlich mehr Kanäle gleichzeitig physisch bedient werden als beim kleineren Yamaha TF1.

Über unterschiedliche Fader-Banks können Eingangskanäle, AUX-Wege, DCA-Gruppen und weitere Funktionen aufgerufen werden. Beim Wechsel der Ebene fahren die Motorfader automatisch auf die jeweils gespeicherten Positionen.

TouchFlow Operation – intuitiver Yamaha Workflow

Die Yamaha TF-Serie wurde rund um das Bedienkonzept TouchFlow Operation entwickelt. Viele Funktionen können direkt über das integrierte Touchdisplay aufgerufen und verändert werden.

Kanäle auswählen, Parameter öffnen, EQ bearbeiten oder Sends einstellen – zahlreiche Arbeitsschritte lassen sich mit wenigen direkten Bedienaktionen durchführen.

Die Kombination aus Touchscreen, Motorfadern, Drehreglern und frei definierbaren Bedienelementen ermöglicht einen schnellen Workflow sowohl für Einsteiger als auch für professionelle Tontechniker.

Touch & Turn Regler

Für präzise Einstellungen besitzt das TF3 einen zentralen Touch & Turn Drehregler.

Ein Parameter wird auf dem Display ausgewählt und anschließend mit dem physischen Encoder exakt verändert. Dadurch lassen sich beispielsweise Gain, EQ-Frequenzen oder Dynamikparameter besonders komfortabel einstellen.

GainFinder – schneller zum richtigen Eingangspegel

Yamahas GainFinder unterstützt bei der Einstellung des optimalen Eingangspegels.

Eine übersichtliche grafische Anzeige hilft dabei, den Head-Amp schnell in einen geeigneten Arbeitsbereich zu bringen. Besonders bei kurzen Aufbau- und Soundcheck-Zeiten kann diese Funktion den Workflow erheblich beschleunigen.

1-knob COMP

Mit 1-knob COMP kann die Intensität der Kompression zunächst über einen einzigen Regler eingestellt werden.

Das erleichtert die Bedienung für Anwender, die nicht täglich mit Threshold, Ratio, Attack und Release arbeiten.

Professionelle Anwender können jederzeit auf die vollständige Kompressoransicht wechseln und sämtliche Parameter detailliert einstellen.

1-knob EQ

Auch für den Equalizer bietet Yamaha einen 1-knob EQ Modus. Damit können EQ-Kurven schnell und intuitiv angepasst werden.

Für detaillierte Klangbearbeitung steht selbstverständlich weiterhin ein vollwertiger parametrischer Equalizer zur Verfügung.

QuickPro Presets

Die integrierten QuickPro Presets bieten optimierte Ausgangseinstellungen für zahlreiche Mikrofone, Instrumente und Lautsprechersysteme.

Yamaha hat hierfür mit erfahrenen Toningenieuren und verschiedenen professionellen Audioherstellern zusammengearbeitet.

QuickPro Presets können beispielsweise eine sinnvolle Ausgangsbasis liefern für:

• Gesang
• Kick Drum
• Snare
• Toms
• Gitarren
• Bass
• Akustikinstrumente
• Bläser
• Lautsprecher und Monitorboxen

Die Presets können anschließend selbstverständlich individuell angepasst werden.

20 AUX-Wege für Monitor und In-Ear

Das Yamaha TF3 bietet insgesamt 20 AUX-Wege, bestehend aus 8 Mono- und 6 Stereo-AUX-Bussen.

Damit lassen sich umfangreiche Monitor- und In-Ear-Mischungen erstellen. Stereo-AUX-Wege sind besonders für moderne In-Ear-Systeme interessant, da Musiker eine räumliche Stereo-Mischung erhalten können.

Sends on Fader

Mit Sends on Fader können die 24 Kanal-Fader unmittelbar zur Erstellung einer Monitor-Mischung verwendet werden.

Wird beispielsweise ein AUX-Weg ausgewählt, zeigen die Motorfader die jeweiligen Send-Pegel der Eingangskanäle auf diesen Monitorweg.

Dadurch können Monitor- und In-Ear-Mischungen schnell und intuitiv erstellt werden.

8 DCA-Gruppen mit Roll-out

Das Yamaha TF3 bietet 8 DCA-Gruppen. Damit können mehrere Kanäle gemeinsam über einen Fader kontrolliert werden.

Typische DCA-Gruppen sind beispielsweise:

• Schlagzeug
• Vocals
• Gitarren
• Keyboards
• Bläser
• Funkmikrofone

Mit der Roll-out-Funktion können die einer DCA-Gruppe zugeordneten Kanäle schnell auf die Faderoberfläche gelegt werden.

8 interne Effektprozessoren

Das Yamaha TF3 verfügt über 8 interne Effektprozessoren. Dadurch können zahlreiche professionelle Effekte eingesetzt werden, ohne externe Effektgeräte anschließen zu müssen.

Zur Verfügung stehen unter anderem:

• Reverb
• Delay
• Chorus
• Modulationseffekte
• Multiband-Dynamics
• weitere professionelle Yamaha Effekte

10 grafische Equalizer

Zusätzlich besitzt das TF3 10 grafische Equalizer für die Bearbeitung von Ausgangswegen.

Sie eignen sich besonders zur Anpassung von:

• Main PA
• Bühnenmonitoren
• Delay-Lines
• Beschallungszonen
• problematischen Raumresonanzen

Dan Dugan Automixer für bis zu 8 Mikrofone

Ein Dan Dugan Automixer für bis zu 8 Eingangskanäle ist bereits serienmäßig integriert.

Der Automixer erkennt automatisch, welche Mikrofone gerade verwendet werden, und verteilt den verfügbaren Gain zwischen den aktiven und inaktiven Mikrofonen.

Das ist besonders praktisch bei:

• Podiumsdiskussionen
• Konferenzen
• Talkrunden
• Präsentationen
• Gottesdiensten
• Corporate Events

Dadurch muss der Toningenieur nicht permanent zahlreiche Sprachmikrofone manuell nachregeln.

34 x 34 USB Audio Interface

Das Yamaha TF3 besitzt ein integriertes 34 In / 34 Out USB Audio Interface.

Über eine einzelne USB-2.0-Verbindung können bis zu 34 Audiokanäle gleichzeitig zwischen Mischpult und Computer übertragen werden.

Typische Anwendungen sind:

• Mehrspur-Live-Recording
• Virtual Soundcheck
• DAW-Aufnahmen
• Streaming
• Live-Mitschnitte
• Mehrspur-Playback

Virtual Soundcheck

Mit einer zuvor aufgenommenen Mehrspuraufnahme kann ein Virtual Soundcheck durchgeführt werden.

Die einzelnen aufgenommenen Spuren werden dabei wieder vom Computer in die entsprechenden Mischpultkanäle eingespielt.

EQ, Kompressor, Gates, Effekte und Mischungsverhältnisse können dadurch auch eingestellt werden, wenn die Musiker gerade nicht auf der Bühne stehen.

Stereo Recording direkt auf USB-Speicher

Neben dem Mehrkanal-USB-Interface unterstützt das TF3 eine einfache 2-Spur-Aufnahme und Wiedergabe über USB-Speichermedien.

Damit lassen sich beispielsweise unkompliziert Stereo-Mitschnitte einer Veranstaltung direkt am Mischpult erstellen.

Optionales Dante mit Yamaha NY64-D

Das Yamaha TF3 besitzt einen Erweiterungsschacht für die optionale Yamaha NY64-D Dante Audio Interface Card.

Mit der NY64-D stehen bis zu:

• 64 Dante-Eingangskanäle
• 64 Dante-Ausgangskanäle
• 48 kHz / 24 Bit
• Dante PRIMARY und SECONDARY
• Daisy-Chain- oder redundanter Netzwerkbetrieb

zur Verfügung.

Damit kann das Yamaha TF3 in professionelle Dante Audio-Netzwerke integriert und mit digitalen Stageboxen kombiniert werden.

Yamaha Tio1608-D Stagebox

Eine besonders komfortable Erweiterung ist die Kombination aus TF3, NY64-D und Yamaha Tio1608-D Stageboxen.

Eine Tio1608-D bietet:

• 16 Mic/Line-Eingänge
• 8 analoge Ausgänge
• Dante
• remote-steuerbare Head-Amps

Bis zu drei Tio1608-D können innerhalb eines entsprechenden TF/Dante-Systems eingesetzt werden. Die tatsächliche Anzahl gleichzeitig mischbarer Eingangskanäle wird dabei durch die Mischkapazität des TF3 bestimmt.

Quick Config für TF und Tio

Mit Quick Config lässt sich ein einfaches Yamaha TF/Tio-Dante-System besonders schnell einrichten.

Grundlegendes Routing und Head-Amp-Steuerung können dadurch ohne aufwendige manuelle Dante-Konfiguration eingerichtet werden.

Für komplexere Netzwerke kann selbstverständlich Dante Controller verwendet werden.

TF StageMix für iPad

Mit Yamaha TF StageMix lässt sich das TF3 drahtlos über ein kompatibles iPad steuern.

```
