Yamaha Tio1608-D2 Dante Stagebox

Dante Stagebox mit 16 Eingängen und 8 Ausgängen

Das Yamaha Tio1608-D2 ist eine professionelle Dante Stagebox mit 16 Mic/Line-Eingängen und 8 analogen Line-Ausgängen. Die zweite Generation des bewährten Tio1608 bietet hochwertige recallfähige Yamaha D-PRE Mikrofonvorverstärker, Dante-Netzwerkfähigkeit und Unterstützung für Samplingraten bis 96 kHz.

Das Tio1608-D2 eignet sich hervorragend als digitale Stagebox für Yamaha TF1, TF3, TF5, TF-Rack und DM3. Über Dante lassen sich Audiosignale über ein einziges CAT5e-Netzwerkkabel zwischen Bühne und Mischpult übertragen. Dadurch können schwere analoge Multicores durch eine kompakte, flexible und professionelle Netzwerkverbindung ersetzt werden.

Dank Quick Config bei der Yamaha TF-Serie beziehungsweise Auto Config beim DM3 lässt sich ein komplettes Stagebox-System besonders schnell einrichten. Für größere Dante-Netzwerke kann das Tio1608-D2 außerdem mit weiteren Yamaha Mischpulten und Dante-Komponenten kombiniert werden.

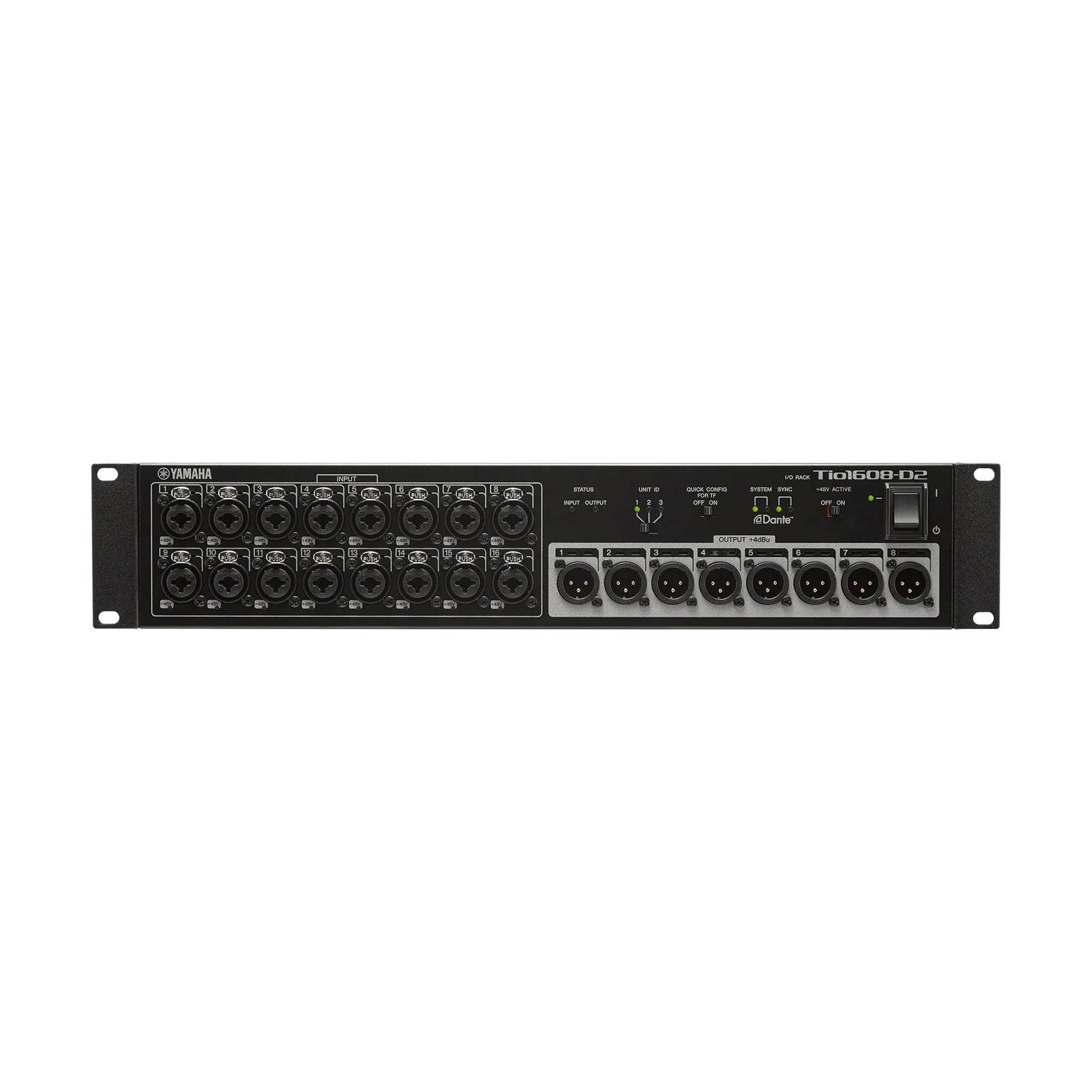

16 Mic/Line-Eingänge

Das Yamaha Tio1608-D2 bietet 16 analoge Mic/Line-Eingänge. Jeder Eingang ist als symmetrische Combo-Buchse ausgeführt und kann sowohl über XLR als auch über 6,3-mm-TRS-Klinke belegt werden.

Dadurch können beispielsweise folgende Signalquellen direkt auf der Bühne angeschlossen werden:

• Gesangsmikrofone
• Schlagzeugmikrofone
• Instrumentenmikrofone
• Funkmikrofon-Empfänger
• DI-Boxen
• Keyboards
• Gitarren- und Bass-Modeler
• Professionelle Line-Signale

Recallfähige Yamaha D-PRE Mikrofonvorverstärker

Das Tio1608-D2 verwendet die bewährten Yamaha D-PRE Mikrofonvorverstärker, die auch aus der Yamaha TF-Serie bekannt sind.

Die Vorverstärker wurden auf einen natürlichen, transparenten und musikalischen Klang abgestimmt. Sie bieten einen großen Gain-Bereich von -6 dB bis +66 dB und ermöglichen damit die Verarbeitung unterschiedlichster Mikrofon- und Line-Signale.

In Verbindung mit kompatiblen Yamaha Digitalmischpulten können die Head-Amps direkt vom Mischpult aus ferngesteuert werden.

Remote Head-Amp Control

Ein wesentlicher Vorteil einer digitalen Stagebox ist die Möglichkeit, die Mikrofonvorverstärker direkt vom FOH aus zu kontrollieren.

Bei kompatiblen Yamaha Systemen lassen sich wichtige Parameter wie:

• Head-Amp Gain
• +48-V-Phantomspeisung
• Input-Zuweisung

direkt über das Digitalmischpult beziehungsweise über kompatible Yamaha Steuerungssoftware einstellen.

Der Tontechniker muss dadurch nicht zur Stagebox gehen, wenn beispielsweise während des Soundchecks der Mikrofon-Gain angepasst werden muss.

+48 V Phantomspeisung pro Eingang

Für Kondensatormikrofone und aktive DI-Boxen kann an jedem XLR-Eingang individuell +48-V-Phantomspeisung aktiviert werden.

Die Phantomspeisung wird softwaregesteuert und kann bei kompatiblen Yamaha Mischpulten direkt vom FOH aus geschaltet werden.

8 analoge XLR-Ausgänge

Neben den 16 Eingängen besitzt das Yamaha Tio1608-D2 8 symmetrische analoge XLR-Ausgänge.

Diese können beispielsweise verwendet werden für:

• aktive PA-Lautsprecher
• Endstufen
• Bühnenmonitore
• In-Ear-Monitoring
• Subwoofer
• Frontfills
• Sidefills
• weitere Audiozonen

Der nominale Ausgangspegel beträgt +4 dBu, der maximale Ausgangspegel liegt bei +24 dBu.

Dante – 16 Kanäle senden und 8 Kanäle empfangen

Das Tio1608-D2 überträgt seine Audiosignale über das professionelle Dante Audio-over-IP Netzwerk.

• Dante TX: 16 Kanäle vom Tio1608-D2 zum Netzwerk
• Dante RX: 8 Kanäle vom Netzwerk zum Tio1608-D2
• Datenformat: 24 Bit oder 32 Bit
• Netzwerk: Gigabit Ethernet / 1000BASE-T

Alle 16 Eingangssignale können dadurch digital zum Mischpult übertragen werden. Gleichzeitig können acht Signale über Dante zur Stagebox zurückgeführt und über die acht analogen Ausgänge ausgegeben werden.

Samplingraten bis 96 kHz

Eine wichtige Eigenschaft des Yamaha Tio1608-D2 ist die Unterstützung professioneller Samplingraten bis 96 kHz.

Unterstützt werden:

• 44,1 kHz
• 48 kHz
• 88,2 kHz
• 96 kHz

Damit eignet sich das Tio1608-D2 nicht nur für Yamaha TF-Systeme, sondern auch für hochwertige 96-kHz-Dante-Installationen und professionelle Yamaha Audiosysteme.

Dante Primary und Secondary

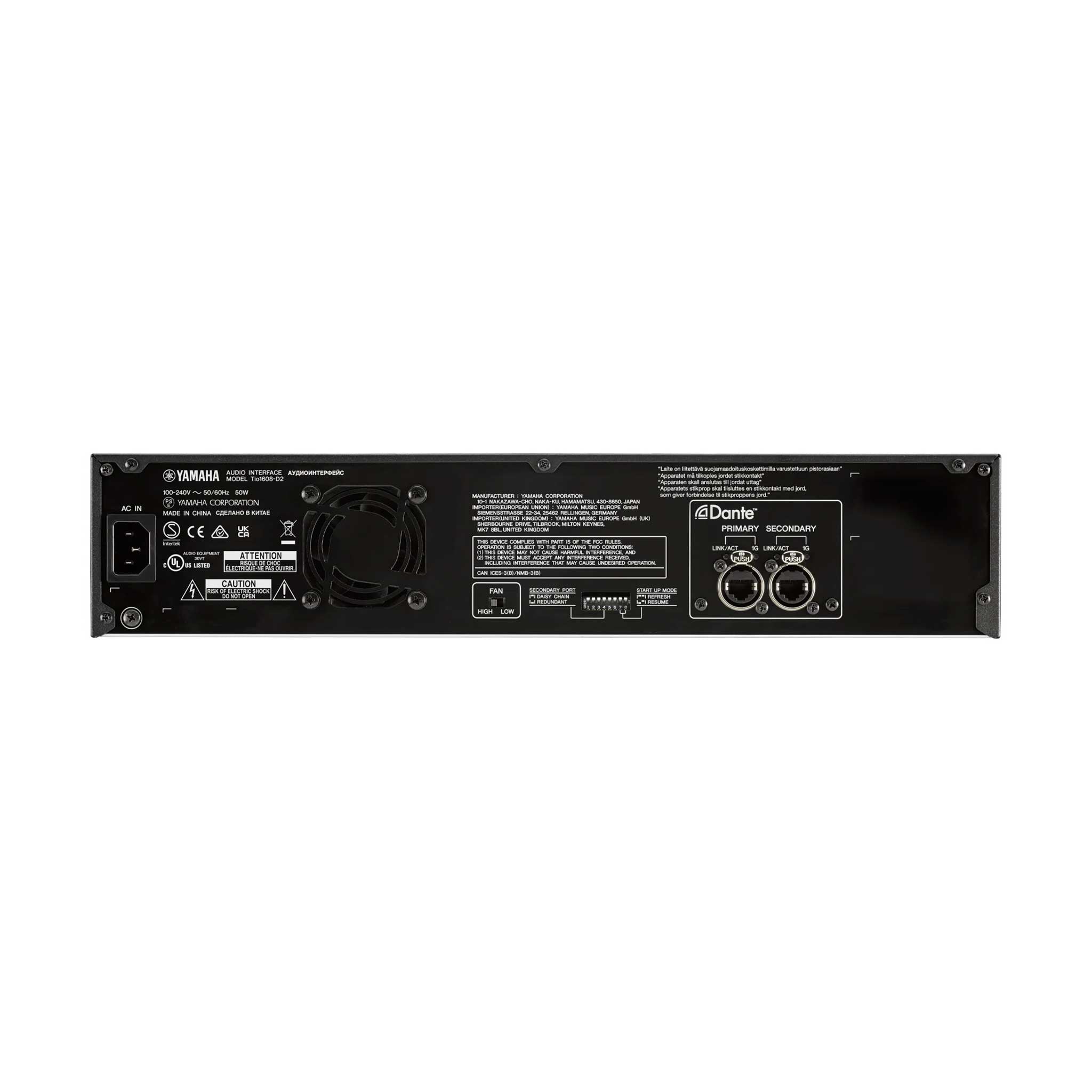

Auf der Rückseite befinden sich zwei robuste etherCON Netzwerkanschlüsse für PRIMARY und SECONDARY.

Je nach Systemkonfiguration können diese für unterschiedliche Dante-Netzwerkstrukturen verwendet werden.

Das Tio1608-D2 unterstützt sowohl:

• Daisy-Chain-Verkabelung
• redundante Dante-Netzwerke

Bei einem redundanten Dante-Netzwerk werden zwei getrennte Netzwerkwege verwendet. Sollte eine Leitung oder ein Netzwerk-Switch ausfallen, steht ein zweiter Übertragungsweg zur Verfügung.

Quick Config für Yamaha TF-Serie

In Verbindung mit der Yamaha TF-Serie bietet das Tio1608-D2 eine besonders einfache Einrichtung über Quick Config.

Dazu werden Unit ID und Quick-Config-Einstellungen an der Stagebox festgelegt und anschließend TF-Mischpult und Tio1608-D2 über Ethernet verbunden.

Das System kann anschließend grundlegende Dante-Netzwerk- und Audio-Patch-Einstellungen automatisch konfigurieren.

Dadurch können auch Anwender ohne umfangreiche Dante-Netzwerkkenntnisse schnell ein professionelles digitales Stagebox-System einrichten.

Yamaha TF-Serie mit NY64-D

Für die Verbindung eines Tio1608-D2 mit einem Yamaha TF1, TF3 oder TF5 wird die optionale Yamaha NY64-D Dante-Erweiterungskarte im Mischpult benötigt.

Die NY64-D stellt der TF-Serie eine professionelle Dante-Schnittstelle zur Verfügung und ermöglicht anschließend die Verbindung mit den Tio Stageboxen.

Bis zu drei Tio1608-D2 mit Yamaha TF

Ein Yamaha TF-System mit NY64-D kann mit bis zu drei Tio1608-D2 Stageboxen betrieben werden.

Damit können auf der Bühne insgesamt bis zu:

• 48 analoge Mic/Line-Eingänge
• 24 analoge Ausgänge

bereitgestellt werden.

Die Tio1608-D2 Einheiten können dabei über Dante in einer Daisy Chain miteinander verbunden werden.

Ideal für Yamaha TF1, TF3 und TF5

Das Tio1608-D2 ist eine ideale Ergänzung für die Digitalmischpulte der Yamaha TF-Serie.

Besonders bei größeren Bühnen entfällt die Notwendigkeit, sämtliche analogen Mikrofonleitungen bis zum FOH zu führen. Die Mikrofone werden direkt auf der Bühne mit dem Tio1608-D2 verbunden und anschließend digital über Dante zum Mischpult übertragen.

Dadurch reduziert sich der Verkabelungsaufwand erheblich.

Auto Config mit Yamaha DM3

Auch mit dem Yamaha DM3 lässt sich das Tio1608-D2 besonders einfach einsetzen.

Das DM3 verfügt über eine Auto Config Funktion für die automatische Einrichtung von Dante-Netzwerk und Audio-Patching.

Nach Auswahl der entsprechenden Einstellungen und Verbindung über Ethernet kann das System automatisch konfiguriert werden.

Damit entsteht aus Yamaha DM3 und Tio1608-D2 ein besonders kompaktes und leistungsfähiges digitales Live-Sound-System.

Perfekte Erweiterung für Yamaha DM3 Dante

Das Yamaha DM3 Dante besitzt eine integrierte Dante-Schnittstelle. Dadurch kann das Tio1608-D2 ohne zusätzliche Dante-Erweiterungskarte an das Mischpult angebunden werden.

Die Stagebox befindet sich auf der Bühne, während das kompakte DM3 am FOH eingesetzt wird. Über ein einziges CAT5e-Kabel können die Audiosignale digital übertragen werden.

Diese Kombination eignet sich hervorragend für:

• Live-Bands
• Corporate Events
• kleinere Festivals
• Kirchen
• Clubs
• Konferenzen
• mobile PA-Systeme

Auch für größere Yamaha Dante-Systeme

Das Tio1608-D2 ist nicht ausschließlich auf TF und DM3 beschränkt. Über Dante kann die Stagebox auch in größere professionelle Yamaha Audiosysteme integriert werden.

Je nach System und Firmware kann das Tio1608-D2 beispielsweise mit folgenden Yamaha Plattformen eingesetzt werden:

• Yamaha DM3
• Yamaha TF-Serie mit NY-64D Karte
• Yamaha DM7-Serie
• Yamaha DM7-Serie
• Yamaha CL-Serie
• Yamaha QL-Serie
• Yamaha RIVAGE PM Systeme


Für komplexe Netzwerke erfolgt das Audio-Patching über Dante Controller und die Head-Amp-Steuerung kann über kompatible Yamaha Systeme beziehungsweise R Remote erfolgen.

R Remote Unterstützung

Mit der Yamaha Software R Remote können kompatible Yamaha I/O-Racks über das Netzwerk überwacht und die Head-Amps ferngesteuert werden.

Dadurch eignet sich das Tio1608-D2 auch für Installationen, bei denen die Stagebox nicht direkt von einem TF- oder DM3-Pult aus gesteuert wird.

Hinweis: Die Remote-Head-Amp-Steuerung des Tio1608-D2 erfolgt über den Dante PRIMARY-Port.

Dante Controller

Für komplexere Audionetzwerke kann das Tio1608-D2 über Dante Controller konfiguriert werden.

Damit lassen sich unter anderem:

• Dante-Patches erstellen
• Sender und Empfänger zuweisen
• Clock-Einstellungen kontrollieren
• Gerätenamen verwalten
• Netzwerkstatus überprüfen
• Dante-Latenzen konfigurieren

Digitale Stagebox statt analogem Multicore

Der klassische Anwendungsfall des Yamaha Tio1608-D2 ist der Ersatz eines schweren analogen Multicores zwischen Bühne und FOH.

Bei einer analogen Installation müssen zahlreiche einzelne Audiosignale über große Multicore-Kabel zum Mischpult übertragen werden.

Mit Dante werden dagegen alle 16 Eingangskanäle über eine kompakte Ethernet-Verbindung übertragen.

Das bietet unter anderem:

• weniger Verkabelungsaufwand
• geringeres Transportgewicht
• schnelleren Aufbau
• flexibles digitales Routing
• einfache Erweiterbarkeit
• Remote-Steuerung der Head-Amps

CAT5e-Netzwerkkabel statt schwerem Multicore

Für Dante können hochwertige CAT5e- oder höherwertige Netzwerkkabel verwendet werden. Für den professionellen Bühnenbetrieb empfehlen sich robuste geschirmte Kabel mit etherCON-Steckverbindern.

Dadurch lässt sich eine komplette digitale Audioverbindung zwischen Bühne und FOH mit einem vergleichsweise leichten Netzwerk-Kabel realisieren.

Professionelle Audioqualität

Das Yamaha Tio1608-D2 ist für professionelle Live- und Installationsanwendungen ausgelegt.

Der typische Dynamikumfang beträgt:

• 108 dB vom analogen Eingang zum Ausgang
• 112 dB am D/A-Wandler bei 48 kHz
• 110 dB am D/A-Wandler bei 96 kHz

Das typische Equivalent Input Noise liegt bei -128 dBu bei +66 dB Gain.

Niedrige Latenz

Digitale Netzwerksysteme müssen Audiosignale mit möglichst geringer Verzögerung übertragen. In einer von Yamaha spezifizierten Verbindung mit einem DM3 erreicht das Tio1608-D2 bei 96 kHz und entsprechend eingestellter Dante-Latenz eine Input-to-Output-Signalverzögerung von weniger als 1,3 ms.

Damit eignet sich die Stagebox auch für professionelle Live-Anwendungen und Monitoring-Systeme.

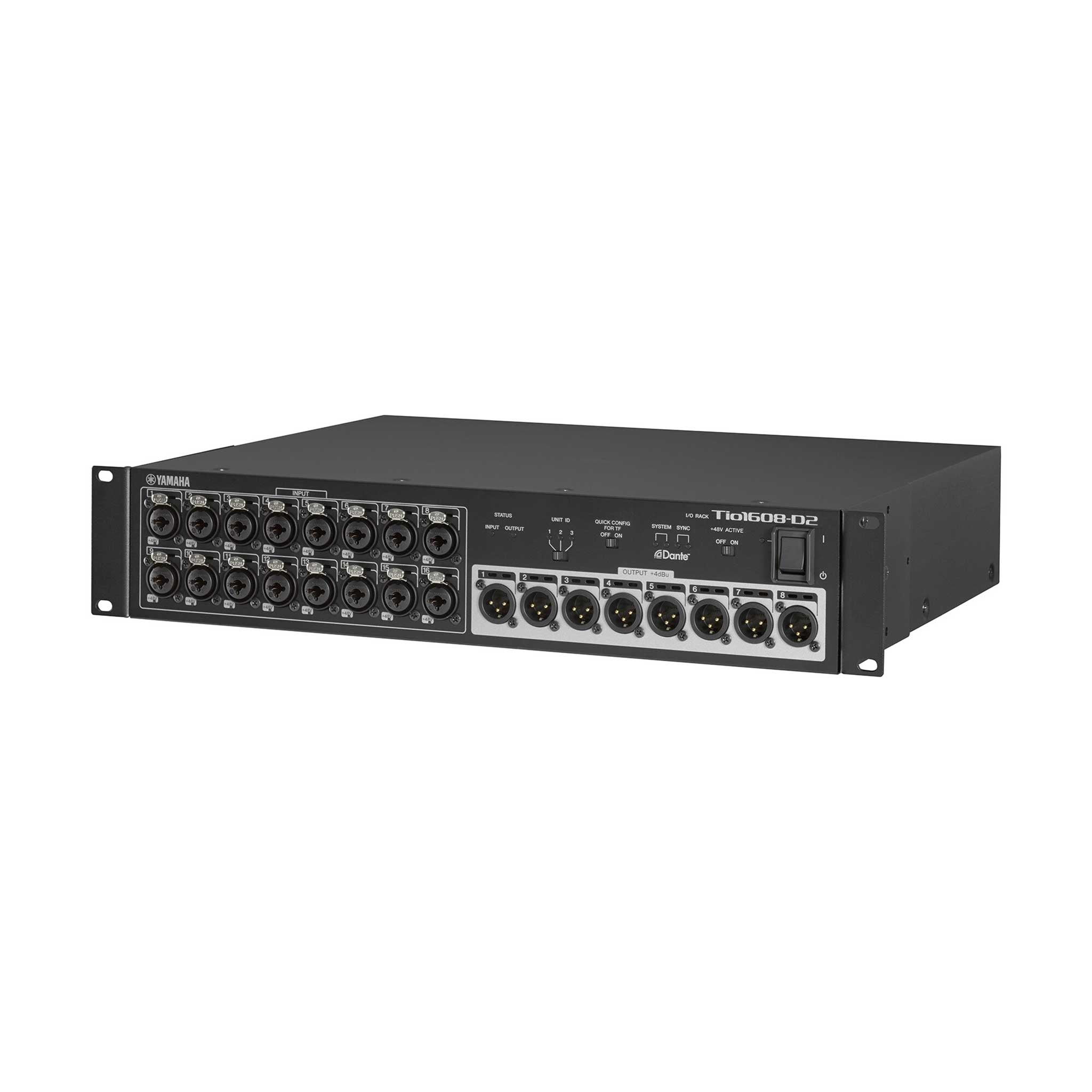

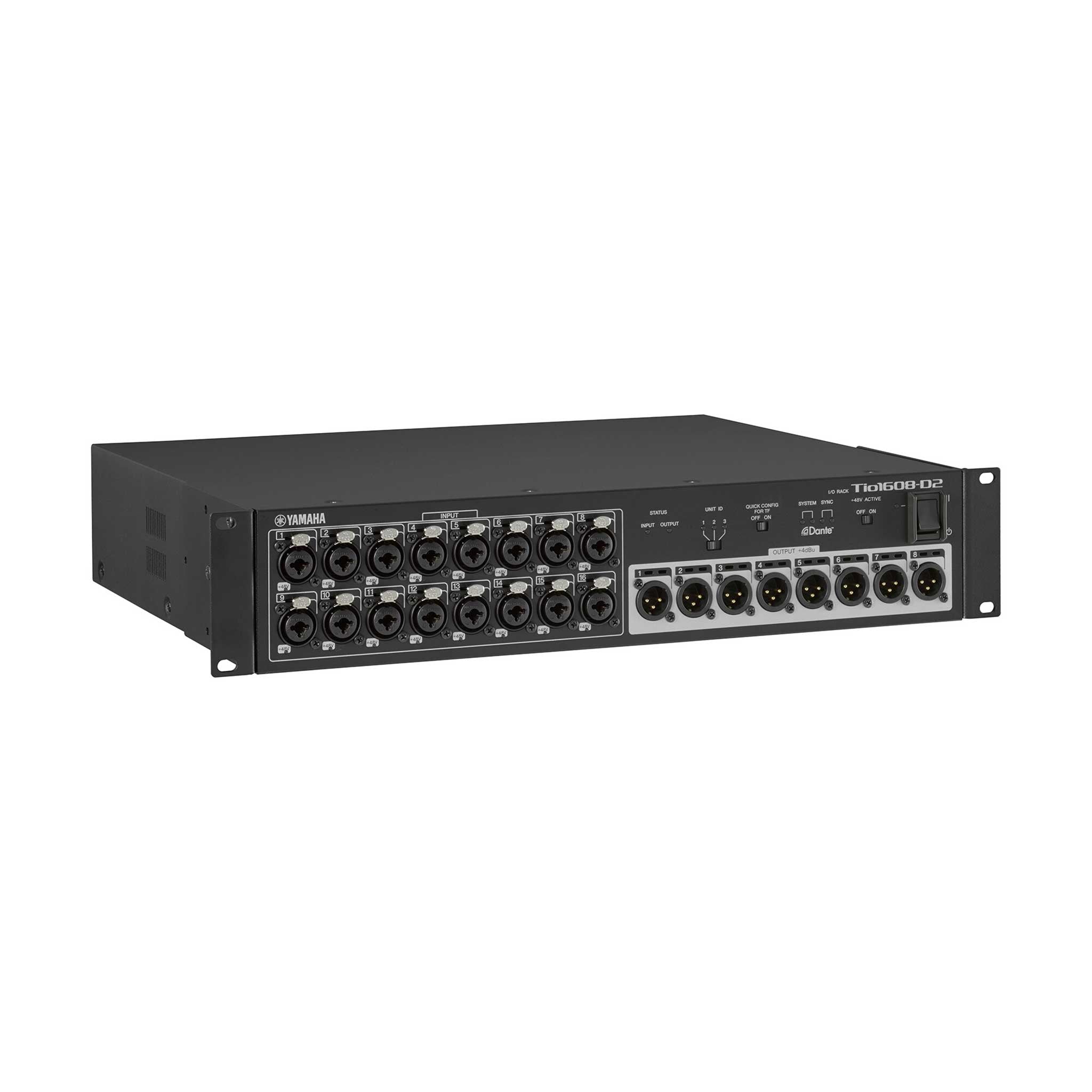

Kompaktes 2-HE-Rackgehäuse

Das Yamaha Tio1608-D2 ist in einem robusten 19-Zoll-Rackgehäuse mit 2 Höheneinheiten untergebracht.

Mit nur etwa 5,7 kg Gewicht lässt sich die Stagebox hervorragend in mobile Stage-Racks integrieren.

Die kompakte Bauform ist besonders für PA-Verleiher und Touring-Systeme interessant, bei denen Gewicht und Rackplatz eine wichtige Rolle spielen.

Die wichtigsten Eigenschaften des Yamaha Tio1608-D2

• Professionelle Yamaha Dante Stagebox
• 16 Mic/Line-Eingänge
• 16 × XLR/TRS Combo-Buchse
• 8 analoge XLR-Line-Ausgänge
• Recallfähige Yamaha D-PRE Mikrofonvorverstärker
• Head-Amp Gain von -6 bis +66 dB
• +48-V-Phantomspeisung pro XLR-Eingang
• Remote Head-Amp Control
• Dante 16 TX / 8 RX
• Dante PRIMARY und SECONDARY
• 24- oder 32-Bit-Dante-Audio
• Samplingraten bis 96 kHz
• Daisy-Chain-Betrieb
• Redundanter Dante-Netzwerkbetrieb
• Quick Config für Yamaha TF-Serie
• Auto Config für Yamaha DM3
• Dante Controller kompatibel
• R Remote kompatibel
• Ideal für Yamaha TF und DM3
• Auch in größere Yamaha Dante-Systeme integrierbar
• 2 HE Rackhöhe
• Nur ca. 5,7 kg Gewicht

Technische Daten Yamaha Tio1608-D2

• Hersteller: Yamaha
• Modell: Tio1608-D2
• Produkttyp: Dante I/O-Rack / Stagebox
• Analoge Eingänge: 16 × Mic/Line
• Eingangsanschlüsse: XLR/TRS Combo, symmetrisch
• Analoge Ausgänge: 8 × Line
• Ausgangsanschlüsse: XLR, symmetrisch
• Vorverstärker: Yamaha D-PRE
• Gain: -6 bis +66 dB
• Phantomspeisung: +48 V, einzeln softwaregesteuert
• Maximaler Eingangspegel: +30 dBu bei -6 dB Gain
• Nominaler Ausgangspegel: +4 dBu
• Maximaler Ausgangspegel: +24 dBu
• Dante Sendekanäle: 16
• Dante Empfangskanäle: 8
• Dante Ports: PRIMARY / SECONDARY
• Dante Netzwerk: 1000BASE-T
• Dante Anschlüsse: etherCON
• Dante Datenformat: 24 Bit / 32 Bit
• Samplingraten: 44,1 / 48 / 88,2 / 96 kHz
• Frequenzgang: 20 Hz – 20 kHz
• Dynamikumfang Input zu Output: 108 dB typ.
• D/A Dynamikumfang bei 48 kHz: 112 dB typ.
• D/A Dynamikumfang bei 96 kHz: 110 dB typ.
• Equivalent Input Noise: -128 dBu typ.
• Stromversorgung: 100–240 V AC, 50/60 Hz
• Leistungsaufnahme: 50 W
• Rackhöhe: 2 HE
• Breite: 480 mm
• Höhe: 88 mm
• Tiefe: 364 mm
• Gewicht: ca. 5,7 kg

Yamaha Tio1608-D2 mit TF1, TF3 oder TF5

Für Besitzer eines Yamaha TF1, TF3 oder TF5 ist das Tio1608-D2 eine besonders interessante Erweiterung.

Nach Einbau der optionalen Yamaha NY64-D Dante-Karte können bis zu drei Tio Stageboxen über das Netzwerk mit einem TF-Mischpult verbunden werden.

Dadurch lässt sich ein leistungsfähiges digitales Bühnensystem mit bis zu 48 analogen Eingängen und 24 analogen Ausgängen aufbauen.

Yamaha Tio1608-D2 mit DM3

In Verbindung mit dem Yamaha DM3 Dante entsteht ein besonders kompaktes professionelles Mischsystem.

Das DM3 bietet die Bedienoberfläche und Signalverarbeitung am FOH, während das Tio1608-D2 die Mikrofon- und Line-Anschlüsse direkt auf der Bühne bereitstellt.

Die automatische Konfiguration erleichtert die Einrichtung und macht diese Kombination sowohl für mobile Bands und Verleiher als auch für Festinstallationen interessant.

Tio1608-D2 oder Rio1608-D3?

Das Yamaha Tio1608-D2 ist insbesondere als unkomplizierte und kompakte Dante Stagebox für TF- und DM3-Systeme konzipiert. Mit 16 Eingängen, 8 Ausgängen, D-PRE Preamps und 96-kHz-Unterstützung bietet es bereits eine sehr professionelle Ausstattung.

Das größere und aufwendigere Yamaha Rio1608-D3 richtet sich dagegen stärker an professionelle Touring-, Theatre-, Broadcast- und RIVAGE/DM7-Systeme und bietet zusätzliche Funktionen sowie eine noch umfangreichere Systemintegration.

Für typische TF- und DM3-Anwendungen ist das Tio1608-D2 daher eine besonders kompakte und wirtschaftliche Stagebox-Lösung.

Für wen eignet sich das Yamaha Tio1608-D2?

Das Yamaha Tio1608-D2 eignet sich hervorragend für Anwender, die eine kompakte und hochwertige Dante Stagebox mit einfacher Yamaha Systemintegration suchen.

Typische Einsatzbereiche sind:

• Live-Bands
• PA-Verleih
• Touring
• Clubs
• Festivals
• Kirchen
• Schulen und Musikschulen
• Corporate Events
• Konferenzen
• Theater
• Streaming
• Festinstallationen

Yamaha Tio1608-D2 kaufen beim Klavierhaus Langer

Das Yamaha Tio1608-D2 Dante I/O-Rack kombiniert 16 hochwertige Mic/Line-Eingänge, 8 analoge Ausgänge, recallfähige D-PRE Mikrofonvorverstärker und Dante-Audio bis 96 kHz in einer kompakten 2-HE-Stagebox.

Besonders in Kombination mit Yamaha TF1, TF3, TF5 oder DM3 lässt sich damit schnell ein professionelles digitales Stagebox-System aufbauen.

Bei Klavierhaus Langer erhalten Sie Yamaha Digitalmischpulte, Dante Stageboxen, NY64-D Erweiterungskarten, Lautsprechersysteme sowie passende Netzwerk- und Audiokabel.

Gerne beraten wir Sie bei der Zusammenstellung eines vollständigen Yamaha Dante-Systems. Lieferung ist selbstverständlich in ganz Österreich möglich.

```
